8.4.5. Замена рулевого механизма

Рулевой механизм снимают для ремонта или замены. Надо помнить, что рулевой механизм – важнейший элемент обеспечения безопасности движения. Неквалифицированный ремонт механизма может привести к тяжелым последствиям, поэтому при необходимости ремонтируйте его только в специализированной мастерской или заменяйте новым.

Вам потребуются: ключи «на 10», «на 17», «на 24», специальный ключ для гаек трубопроводов «на 17», ключ для гаек колес.

1. Установите автомобиль на смотровую канаву.

2. Ослабьте затяжку гаек крепления правого переднего колеса.

3. Поднимите домкратом и установите на опоры переднюю часть автомобиля, снимите правое колесо.

4. Установите рулевое колесо в положение прямолинейного движения автомобиля.

5. Слейте рабочую жидкость из системы гидроусилителя рулевого управления (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).

6. Отсоедините провод от клеммы «–» аккумуляторной батареи.

7. Отсоедините вал-шестерню рулевого механизма от промежуточного вала рулевого управления (см. «Замена валов рулевого управления»).

8. Отсоедините от рычагов поворотных кулаков наконечники рулевых тяг (см. «Замена наружного наконечника рулевой тяги»).

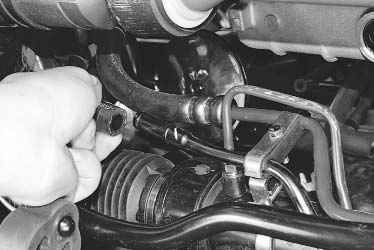

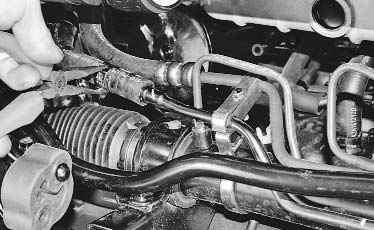

9. Ослабьте хомут крепления шланга возврата гидравлической жидкости к трубке рулевого механизма, сжав пассатижами его отогнутые ушки; сдвиньте хомут по шлангу...	10. ...и отсоедините шланг.

ПРИМЕЧАНИЕ Технологические операции, описанные в пунктах 11–16, показаны для наглядности на снятом рулевом механизме.

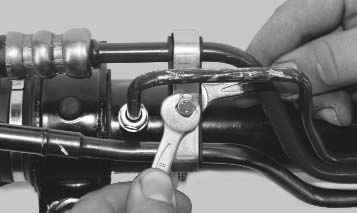

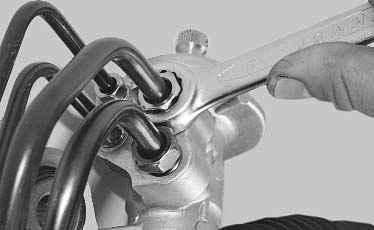

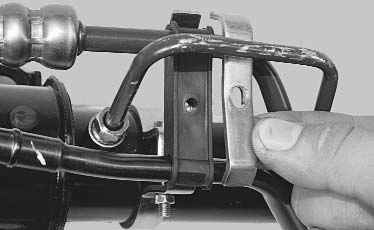

11. Отверните гайки крепления трубопроводов высокого давления и слива жидкости к рулевому механизму.	12. Отверните гайку болта крепления прижимной пластины к кронштейну, удерживая головку болта от проворачивания...

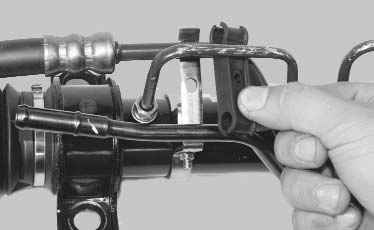

13. ...снимите пластину...	14. ...снимите держатель трубопроводов высокого давления и слива жидкости гидроусилителя рулевого управления и снимите трубопроводы.

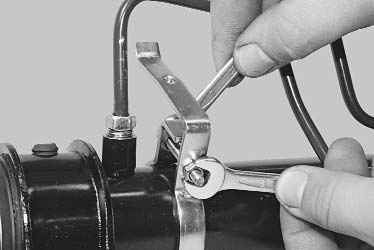

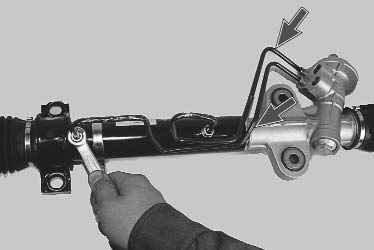

15. Отверните гайку болта крепления кронштейна к картеру рулевого механизма, удерживая головку болта от проворачивания.	16. Отверните от рулевого механизма трубопроводы.

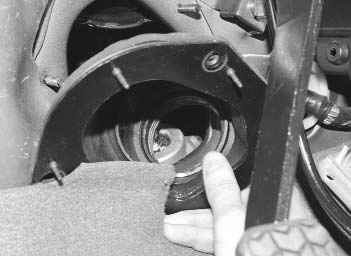

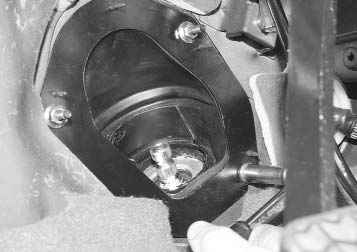

17. Выверните гайки шпилек крепления уплотнителя рулевого механизма к панели кузова...	18. ...и снимите уплотнитель.

19. Отверните гайки шпилек крепления рулевого механизма к поперечине передней подвески...

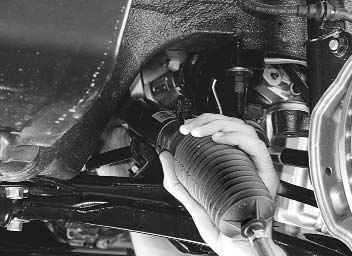

20. ...и снимите рулевой механизм, вынув его через проем в нише правого колеса.

21. Установите детали в порядке, обратном снятию. Заполните систему гидроусилителя рулевого управления рабочей жидкостью и удалите из нее воздух (см. «Замена рабочей жидкости и прокачка системы гидроусилителя рулевого управления»).

22. Проверьте и при необходимости отрегулируйте углы установки передних колес (см. «Проверка и регулировка углов установки колес»).
