10.6.4. Ремонт стартера

Перед разборкой стартера убедитесь в его неисправности путем следующих простых проверок.

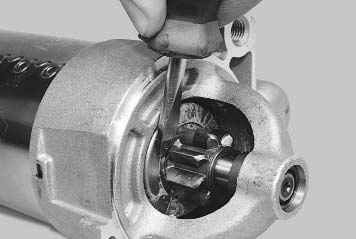

1. С помощью отвертки проверьте легкость перемещения муфты свободного хода привода вдоль вала.	2. Проверните шестерню привода. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

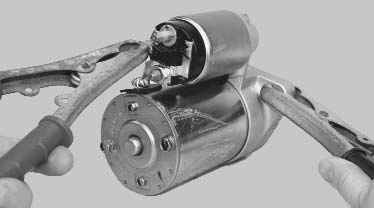

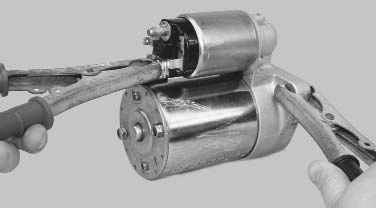

3. Соедините проводами для «прикуривания» клемму «–» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «+» аккумуляторной батареи, а вторым – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене.	4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин–1. В противном случае отремонтируйте стартер.

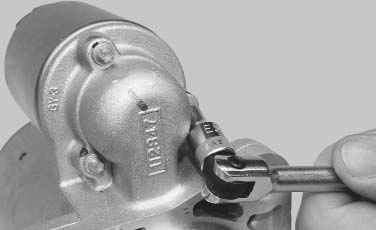

Вам потребуются: ключи «на 7», «на 10», торцовые головки «на 13» и TORX Е5, раздвижные пассатижи.

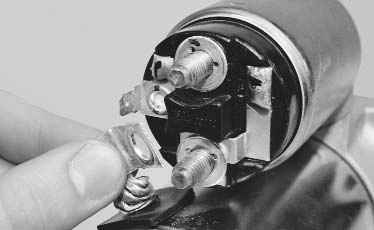

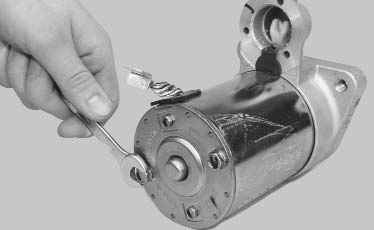

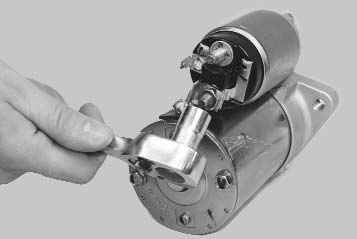

1. Отверните гайку на нижнем контактном болте тягового реле...	2. ...и отсоедините от него шину.

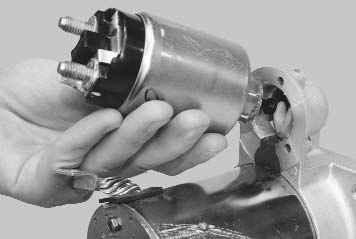

3. Выверните три болта крепления тягового реле к крышке стартера со стороны привода...	4. ...и снимите тяговое реле.

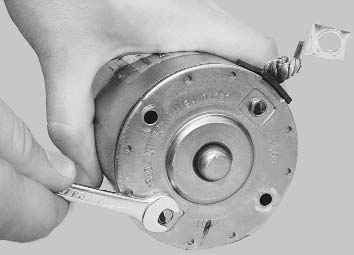

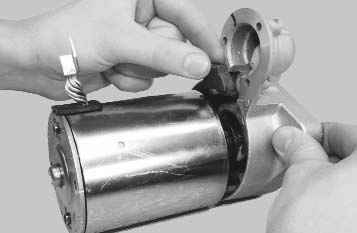

5. Выверните стяжные болты...	6. ...разъедините крышку и корпус стартера и извлеките демпфер рычага привода...

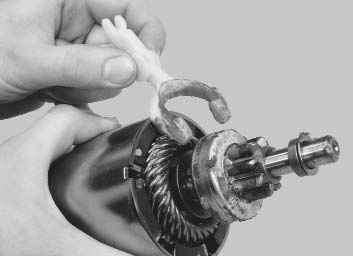

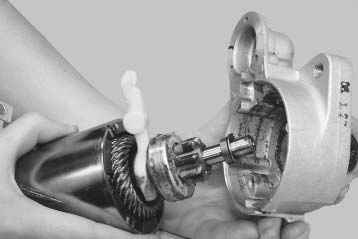

7. ...снимите крышку со стороны привода...	8. ...рычаг привода...

9. ...и упорную шайбу.	10. Выверните два болта крепления щеточного узла к крышке...

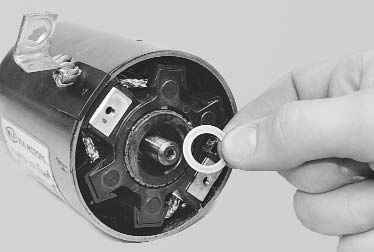

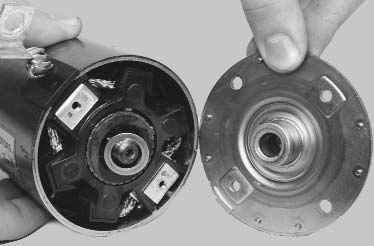

11. ...снимите крышку со стороны коллектора...	12. ...и упорную шайбу.

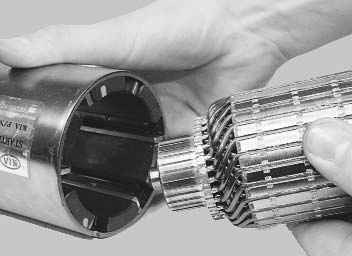

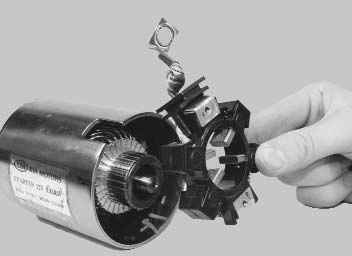

13. Снимите щеткодержатель...	14. ...и извлеките якорь из статора.

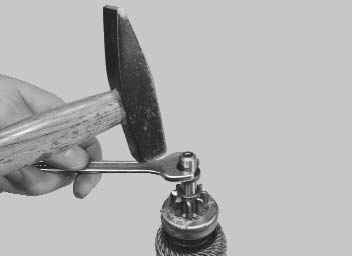

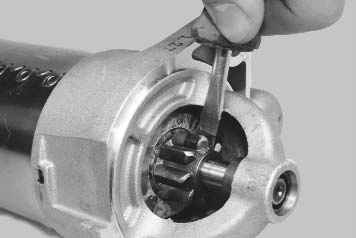

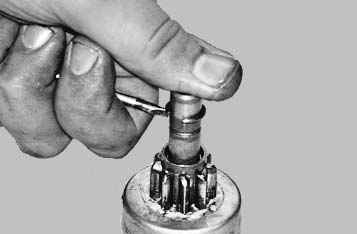

15. Сдвиньте по валу якоря ограничительное кольцо с помощью подходящей оправки.	16. Подденьте отверткой...

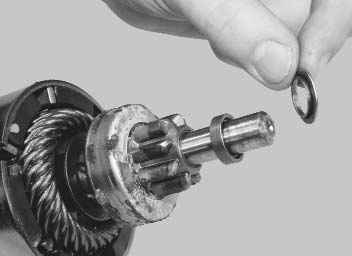

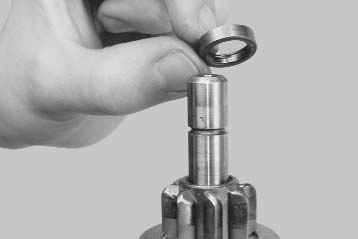

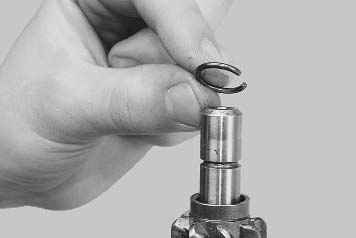

17. ...и снимите стопорное кольцо.	18. Снимите с вала якоря ограничительное кольцо...

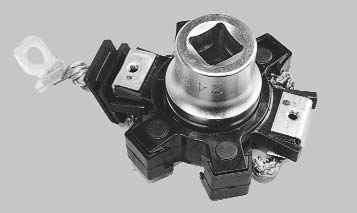

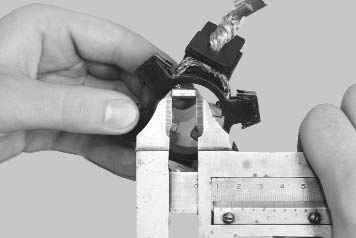

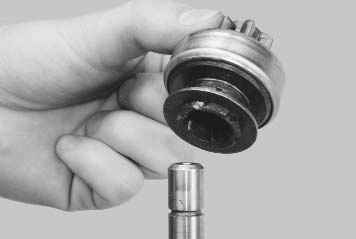

19. ...и привод.	20. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, то замените щеткодержатель новым. Проверьте с помощью омметра изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности.

21. На шлицах и цапфах вала якоря не должно быть повреждений (забоин и задиров). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой.

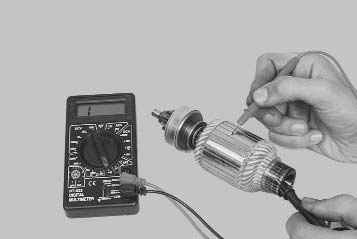

22. Проверьте обмотку якоря на замыкание «на массу» с помощью омметра. Сопротивление должно стремиться к бесконечности.

23. Проверьте, легко ли перемещается якорь тягового реле стартера, а также замыкаются ли контактные болты контактной пластиной (с помощью омметра).

24. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод.

25. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательности, обратной разборке, с учетом следующих особенностей.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной.

ПРЕДУПРЕЖДЕНИЕ В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

2. Смажьте моторным маслом подшипники (втулки) в крышках стартера.

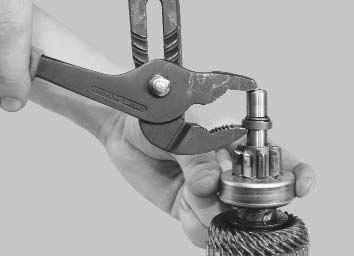

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами.	4. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте любым доступным способом (например, подходящей оправкой).

5. Перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика.
