1.4.1. Панель приборов

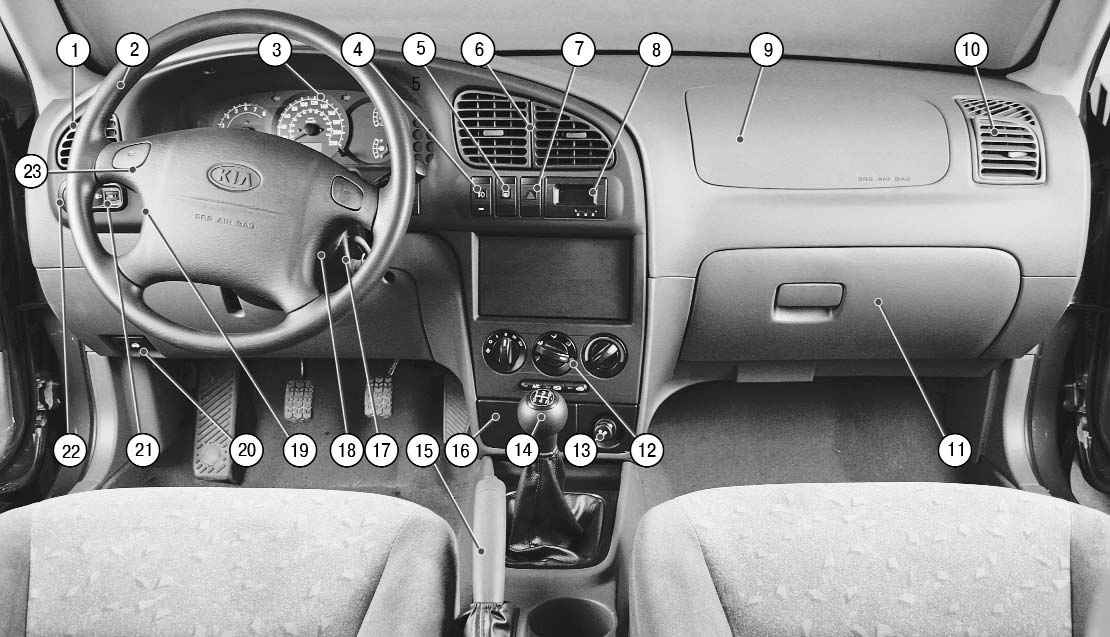

Рис. 1.6. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.6).

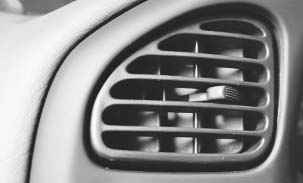

1, 10 – боковые сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукоятки, установленной в центре сопла (вправо-влево), или самой решетки (вверх-вниз).

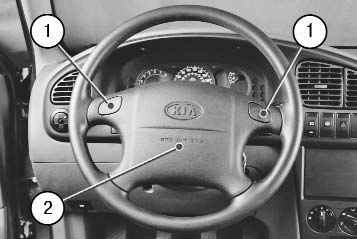

2 – рулевое колесо. В ступице рулевого колеса расположены клавиши выключателя звукового сигнала 1 и фронтальная подушка безопасности водителя 2. Нажатием на одну из клавиш выключателей 1 включают звуковой сигнал.

3 – комбинация приборов.

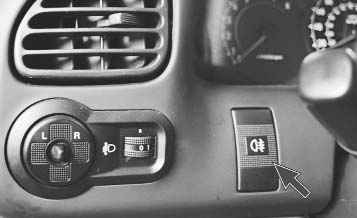

4 – выключатель передних противотуманных фар. Противотуманные фары включают нажатием на клавишу выключателя при повернутой во второе (габаритное освещение) или третье (ближний/дальний свет) положение рукоятке рычага переключателя наружного освещения и указателей поворота, одновременно в клавише загорается лампа. При повторном нажатии на клавишу противотуманные фары выключаются.

5 – выключатель обогрева заднего стекла. Обогреватель заднего стекла может быть включен, когда ключ замка зажигания находится в положении «ON». Для включения обогрева заднего стекла нажмите на выключатель, при этом загорится контрольная лампа в комбинации приборов. При повторном нажатии на выключатель обогрев заднего стекла выключается.



ПРИМЕЧАНИЕ Если на автомобиле установлены обогреваемые зеркала заднего вида, то при включении обогрева заднего стекла включается и их обогрев.



ПРЕДУПРЕЖДЕНИЯ Для того чтобы не допустить полного разряда аккумуляторной батареи, не пользуйтесь обогревом заднего стекла при неработающем двигателе. Во избежание повреждения нагревательного элемента обогревателя заднего стекла протирайте стекло мягкой тканью только в горизонтальном направлении.

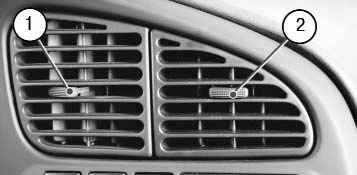

6 – центральные сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции. Направление потока воздуха изменяют поворотом рукояток 1 или 2 (вправо-влево), установленных в центре сопел, или самих решеток (вверх-вниз).

7 – выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и соответствующие им лампы в комбинации приборов. При повторном нажатии на клавишу сигнализация отключается.



ПРИМЕЧАНИЕ Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

8 – электронные часы с цифровой индикацией на жидкокристаллическом дисплее. Для управления ими предусмотрены три кнопки со следующими функциями:

H — установка показания часов. При нажатии на кнопку до момента ее отпускания происходит быстрая смена показаний часов;

М — установка показания минут. При нажатии на кнопку до момента ее отпускания происходит быстрая смена показаний минут;

R — кнопка установки показаний часов по сигналу точного времени функционирует при включенном зажигании. Если кнопка нажата в момент сигнала точного времени, показания минут устанавливаются на ноль, а показания часов, если кнопка нажата в пределах первой половины часа, остаются неизменными. Если кнопка нажата в пределах второй половины часа, показания часов увеличиваются на один час.



ПРИМЕЧАНИЕ Электронные часы отображают текущее время, когда ключ в замке зажигания находится в положении «ON» (включено) или «ACC» (дополнительное оборудование).

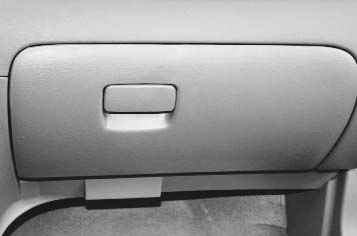

11 – вещевой ящик. Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.

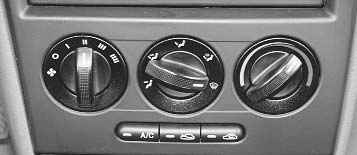

12 – блок управления отопителем и кондиционером, см. «Отопление (кондиционирование) и вентиляция салона».

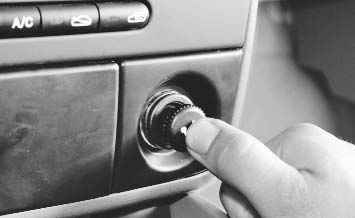

13 – прикуриватель. Для пользования прикуривателем нажмите на кнопку его подвижной части. После нагрева спирали примерно в течение 10–20 с подвижная часть автоматически со щелчком вернется в исходное положение — прикуриватель можно извлечь для использования.



ПРЕДУПРЕЖДЕНИЯ Повторно включать прикуриватель можно не ранее чем через 20 с. Не удерживайте принудительно прикуриватель в нажатом положении. Не используйте патрон прикуривателя для подключения мощных электрических приборов (электрокофеварка и пр.) – это может привести к повреждению электрооборудования автомобиля. Если кнопка прикуривателя не возвращается в исходное положение через 30 с после включения, извлеките прикуриватель из патрона, чтобы не допустить перегорания спирали.

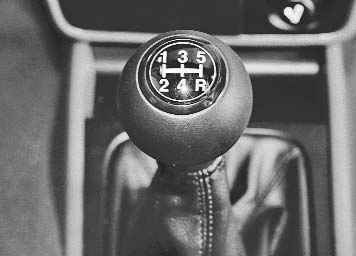

14 – рычаг переключения передач механической коробки передач или селектора автоматической коробки передач (подробнее см. «Рычаг управления коробкой передач»).

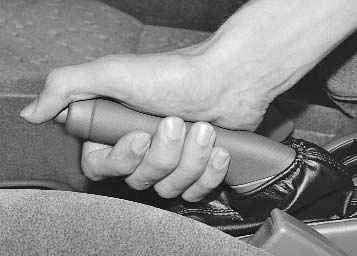

15 – рычаг стояночного тормоза. Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх. В комбинации приборов загорится красным светом контрольная лампа. Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз. Контрольная лампа должна погаснуть.

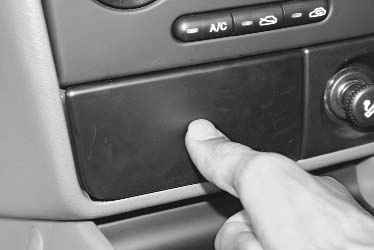

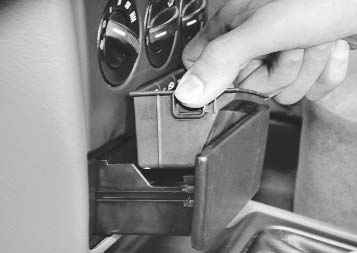

16 – пепельница. При нажатии на крышку пепельница автоматически выдвигается. Для того чтобы убрать пепельницу, нажмите на ее крышку до срабатывания фиксирующего устройства.

Для очистки пепельницы извлеките ее из корпуса, нажав на фиксатор.

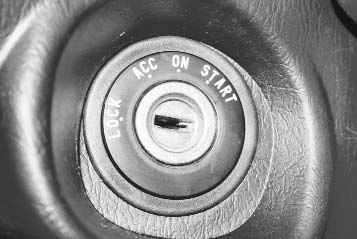

17 – выключатель (замок) зажигания. Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из четырех положений:

– LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.

Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «ACC» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Затем извлеките ключ из замка.

Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOCK» (блокировка). Извлеките ключ из замка зажигания.

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

Для выключения противоугонного устройства вставьте ключ в замок зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «ACC» или «ON»;



ПРЕДУПРЕЖДЕНИЕ Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано и автомобиль станет неуправляемым.

– ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.;

– ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

– START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».

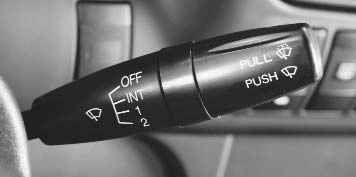

18 – переключатель очистителя и омывателя ветрового стекла включает электрические цепи при включенном зажигании и может занимать следующие положения:

OFF — стеклоочиститель выключен;

INT — прерывистый режим работы;

1 – постоянный режим работы с низкой скоростью;

2 – постоянный режим работы с высокой скоростью.

Для включения омывателя ветрового стекла переведите переключатель на себя.



ПРИМЕЧАНИЕ Для выполнения одного цикла работы стеклоочистителя (для удаления с ветрового стекла влаги) переведите рычаг переключателя вперед и отпустите его, при этом рычаг стеклоочистителя вернется в положение «OFF».

19 – выключатель задних противотуманных фонарей. Задние противотуманные фонари можно включить, если включены фары головного света или противотуманные фары (при их наличии на автомобиле). Для включения задних противотуманных фонарей нажмите на кнопку выключателя, при этом в комбинации приборов загорится контрольная лампа. При повторном нажатии на кнопку фонарь и контрольная лампа выключатся.

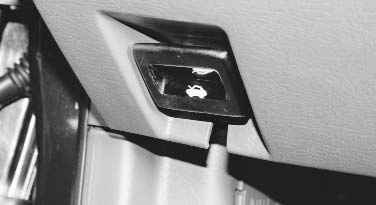

20 – рукоятка привода замка капота (подробнее см. «Капот»).

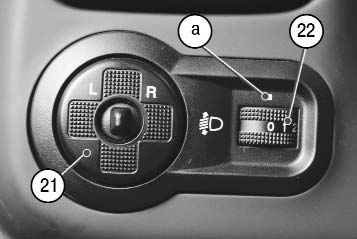

21 – блок управления наружными зеркалами заднего вида.

22 – регулятор электрокорректора фар. Вращением рукоятки регулятора электрокорректора фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки а обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 – один водитель или водитель и пассажир на переднем сиденье;

1 – все места заняты;

2 – все места заняты и груз в багажнике;

3 – один водитель и груз в багажнике.

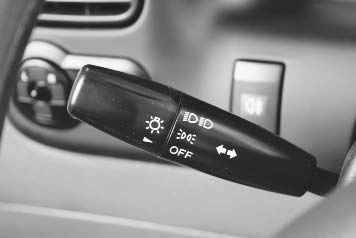

23 – переключатель наружного освещения и указателей поворота. Рычаг переключателя наружного освещения и указателей поворота работает в следующих режимах:

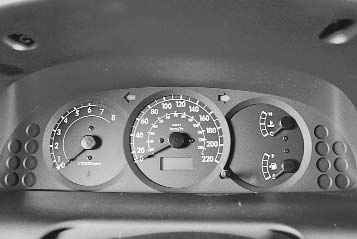

Рис. 1.7. Комбинация приборов

1 – включение сигнальных огней указателей поворота. Переведите рычаг вверх или вниз до включения указателей поворота, при этом в комбинации приборов загорается мигающим светом контрольная лампа 7 или 10 (рис. 1.7). После завершения поворота переключатель автоматически вернется в нейтральное положение;

2 – включение света фар. Для включения света в фарах поверните рукоятку рычага переключателя. В режиме включения света фар переключатель может занимать три положения:

– первое — все выключено;

– второе (фиксированное) – включены габаритный свет в передних и задних фонарях, а также подсветка комбинации приборов;

– третье (фиксированное) – включен ближний свет фар (чтобы включить дальний свет фар, отведите рычаг от себя, при этом в комбинации приборов загорится контрольная лампа).

При переводе рычага на себя (нефиксированное положение) кратковременно (в зависимости от времени удерживания рычага) включается дальний свет фар.



ПРИМЕЧАНИЕ Если выключатель (замок) зажигания находится в положении «LOCK» или «ACC», при включенном наружном освещении в момент открывания двери водителя включится зуммер, напоминающий о необходимости выключить освещение.
