7.12. Вилка выключения сцепления отжимной рычаг

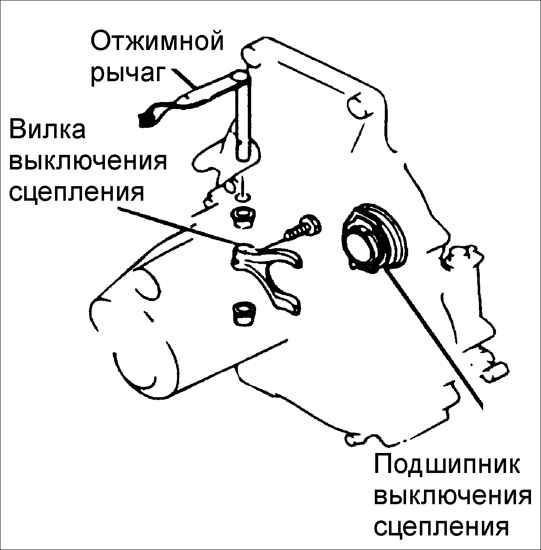

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Снимите коробку передач.
	2. Выверните болт крепления вилки выключения сцепления.
	3. Снимите подшипник выключения сцепления.
4. Снимите возвратную пружину отжимного рычага.
5. Переместите отжимной рычаг вверх из вилки выключения сцепления и снимите вилку.
6. Извлеките отжимной рычаг из картера сцепления.
7. Снимите втулки отжимного рычага из картера сцепления.

Установка

Предупреждение

Заполните внутреннее углубление во втулке смазкой XG-1-C.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите втулки отжимного рычага.
2. Установите подшипник выключения сцепления.
3. Вставьте вилку выключения сцепления и установите отжимной рычаг.
4. Установите возвратную пружину отжимного рычага.

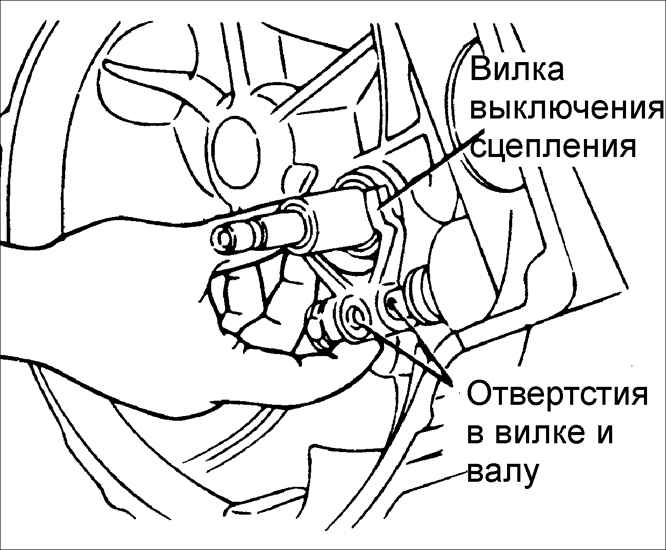

	5. Совместите отверстия под болт в вилке выключения сцепления и вале отжимного рычага.
	6. Вверните болт крепления вилки выключения сцепления и затяните его требуемым моментом. Момент затяжки: 35–41 Н•м
7. Установите коробку передач.
