5.7. Датчик положения дроссельной заслонкиПроверка сопротивления
| ПОРЯДОК ВЫПОЛНЕНИЯ |

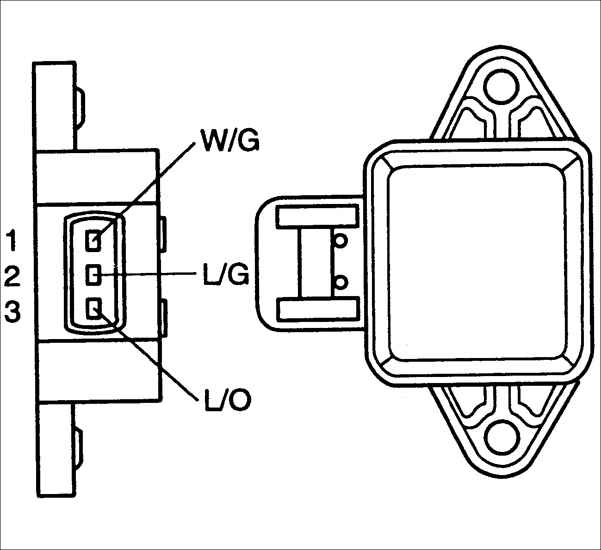

| 1. Отсоедините разъем от датчика
положения дроссельной заслонки. |
 |
2. Подсоедините омметр между
контактами 1 и 2 разъема. |
|
|

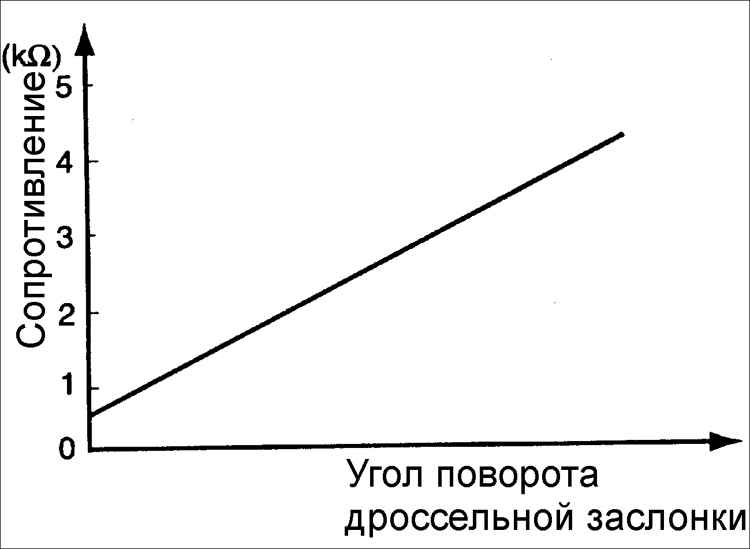

3. Проверьте, что сопротивление датчика увеличивается пропорционально
углу поворота дроссельной заслонки.
Сопротивление: 1,6–2,4 кОм при закрытой дроссельной заслонке
|
| 4. Если сопротивление датчика отличается
от требуемых значений, замените его. |
| 5. Подсоедините к датчику разъем. |
|
Проверка напряжения
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте, что дроссельная
заслонка полностью закрыта. |
| 2. Включите зажигание, не пуская
двигатель. |
| 3. Подсоедините вольтметр к контактам
2 (провод L/ G – светлый/ зеленый) и 1 (провод W/ G – белый/ зеленый)
разъема датчика положения дроссельной заслонки. Вольтметр должен показывать
напряжение 5 В. |
| 4. Подсоедините вольтметр к контактам
3 (провод L/ O – светлый/ оранжевый) и 1 (провод W/ G – белый/ зеленый)
разъема датчика положения дроссельной заслонки. |
|
|

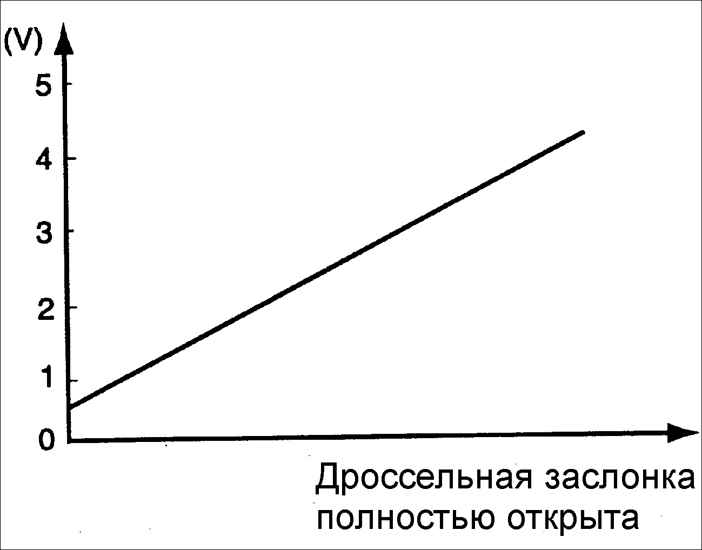

5. Измерьте напряжение при полностью
открытом и полностью закрытом положении дроссельной заслонки.
Напряжение при полностью закрытой дроссельной заслонке: 0,2–0,8
В
Напряжение при полностью открытой дроссельной заслонке: 4,0–4,8
В
|
| 6. Если напряжение отличается от
требуемых значений, замените датчик положения дроссельной заслонки. |
|
|
