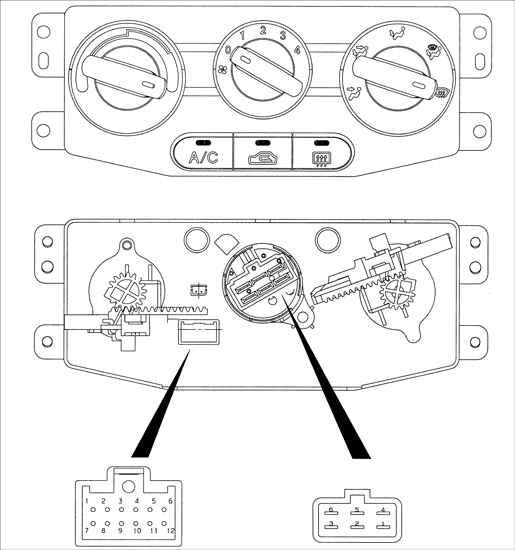

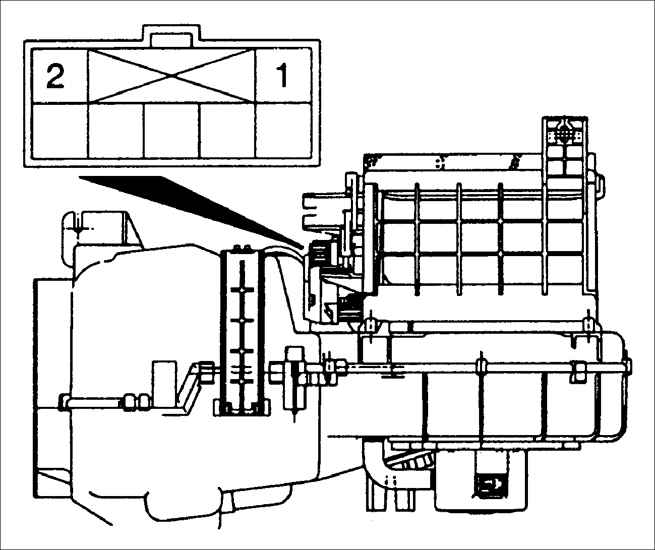

15.22. Панель управления системой кондиционирования воздухаПанель управления системой кондиционирования воздуха
Назначение контактов разъема панели управления системой кондиционирования
воздуха
|
Разъем
|
Контакт
|
Назначение
|
| Главный разъем
|
1
| ILL( )
|
|
2
| ILL(–)
|
|
3
| "масса"
|
|
4
| зажигание
|
|
5
| свежий воздух
|
|
6
| режим рециркуляции
|
|
7
| вентилятор
|
|
8
| A/C
|
|
9
| A/C выбор
|
|
10
| задний обогрев
|
|
11
| индикатор заднего обогрева
|
|
12
| В
|
|
Разъем вентилятора
|
1
| низкая частота вращения
|
|
2
| средняя частота вращения
|
|
3
| высокая частота вращения
|
|
4
| "масса"
|
|
5
| управление
|
|
6
| средняя высокая частота вращения
|
|
