7.3. Электрооборудование автомобиля модели 21261-030

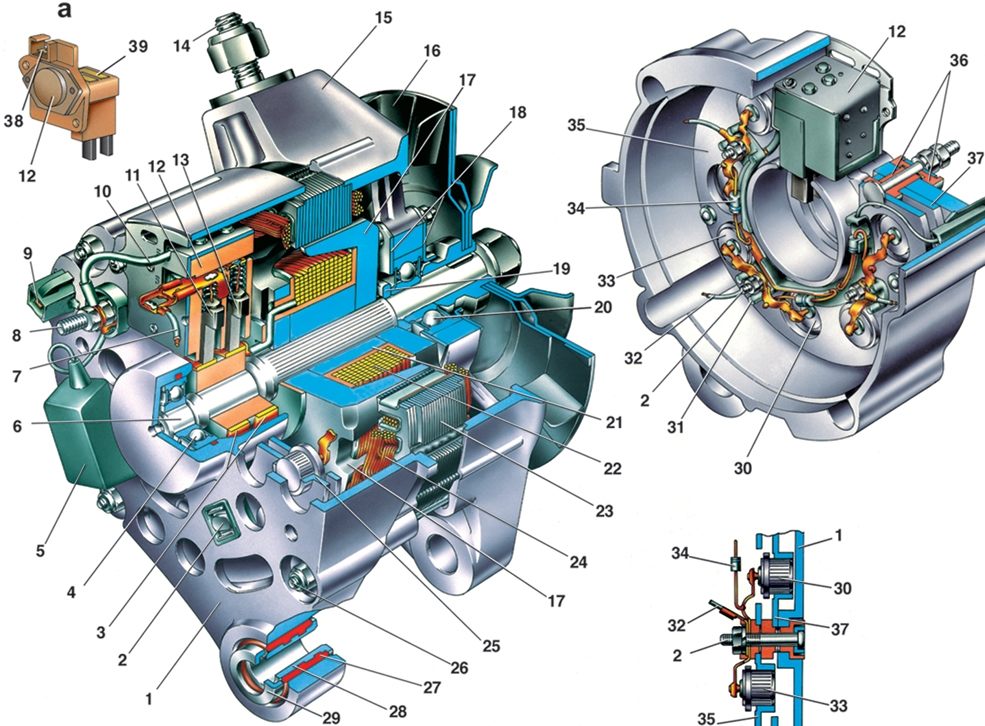

Рис. 7.26. Генератор Г-222: 1 – крышка со стороны контактных колец; 2 – болт крепления выпрямительного блока и фазных выводов обмотки статора; 3 – контактные кольца; 4 – задний шариковый подшипник; 5 – вал ротора; 6 – конденсатор; 7 – контактный болт (вывод «30») генератора; 8 – штекер нулевого провода; 9 – кожух  регулятора напряжения и щеткодержателя; 10 – регулятор напряжения; 11 – щетка, соединенная с выводом «Ш» регулятора; 12 – пружина щеткодержателя; 13 – щетка, соединенная с выводом «В» регулятора; 14 – щеткодержатель; 15 – шпилька крепления генератора к натяжной планке; 16 – шкив с вентилятором; 17 – полюс ротора; 18 – корпус подшипника; 19 – гайка шкива; 20 – шпонка; 21 – упорное кольцо; 22 – передний шариковый подшипник; 23 – крышка со стороны привода; 24 – изоляционная прокладка обмотки ротора; 25 – обмотка возбуждения ротора; 26 – изоляционная прокладка паза статора; 27 – статор; 28 – обмотка статора; 29 – выпрямительный блок; 30 – стяжной болт генератора; 31 – буферная втулка; 32 – втулка; 33 – поджимная втулка; 34 – диод обратной полярности (отрицательный); 35 – изолятор; 36 – фазный вывод обмотки статора; 37 – диод прямой полярности (положительный); 38 – пластина крепления диодов прямой полярности; 39 – изолятор выводного болта; 40 – нулевой провод; 41 – пластина крепления диодов обратной полярности

На двигатель мод. 2106 могут быть установлены генераторы Г-222 или 37.3701, представляющие собой трехфазные двенадцатиполюсные синхронные электрические машины со встроенным малогабаритным интегральным регулятором напряжения. Генератор 37.3701 имеет практически такую же конструкцию, что и Г-222, и отличается только данными обмоток ротора и статора, конструкцией регулятора напряжения и выпрямительным блоком, в котором дополнительно установлены три диода в цепи питания обмотки возбуждения. Устройство генератора Г-222 показано на

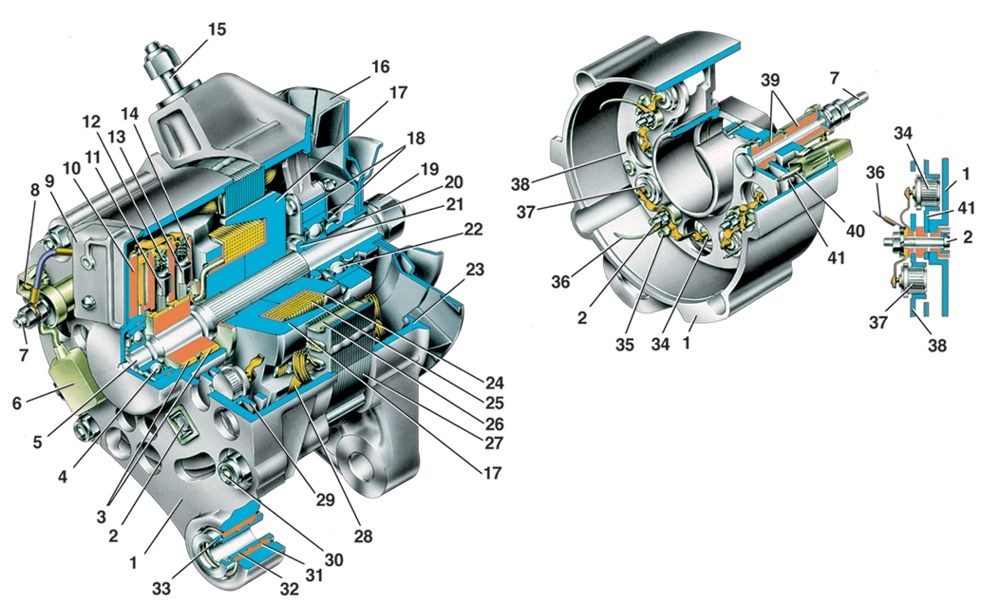

Рис. 7.27. Генератор 37.3701: 1 – крышка генератора со стороны контактных колец; 2 – болт крепления выпрямительного блока; 3 – контактные кольца; 4 – шариковый подшипник вала ротора со стороны контактных колец; 5 – конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 – вал ротора; 7 – провод общего вывода дополнительных диодов; 8 – зажим «30» генератора для подключения потребителей; 9 – штекер «61» генератора (общий вывод дополнительных диодов); 10 – провод вывода «Б» регулятора напряжения; 11 – щетка, соединенная с выводом «В» регулятора напряжения; 12 – регулятор напряжения; 13 – щетка, соединенная с выводом «Ш» регулятора напряжения; 14 – шпилька для крепления генератора к натяжному устройству; 15 – крышка генератора со стороны контактных колец; 16 – крыльчатка вентилятора со шкивом привода генератора; 17 – полюсный наконечник ротора; 18 – шайбы крепления подшипника; 19 – дистанционное кольцо; 20 – шариковый подшипник вала ротора со стороны привода; 21 – стальная втулка; 22 – обмотка ротора (обмотка возбуждения); 23 – сердечник статора; 24 – обмотка статора; 25 – выпрямительный блок; 26 – стяжной болт генератора; 27 – буферная втулка; 28 – втулка; 29 – поджимная втулка; 30 – отрицательный диод; 31 – изолирующая пластина; 32 – фазный вывод обмотки статора; 33 – положительный диод; 34 – дополнительный диод; 35 – держатель положительных диодов; 36 – изолирующие втулки; 37 – держатель отрицательных диодов; 38 – вывод «В» регулятора напряжения; 39 – щеткодержатель; а – регулятор напряжения и щеточный узел у генераторов выпуска с 1996 г.

рис. 7.26, генератора 37.3701 – на

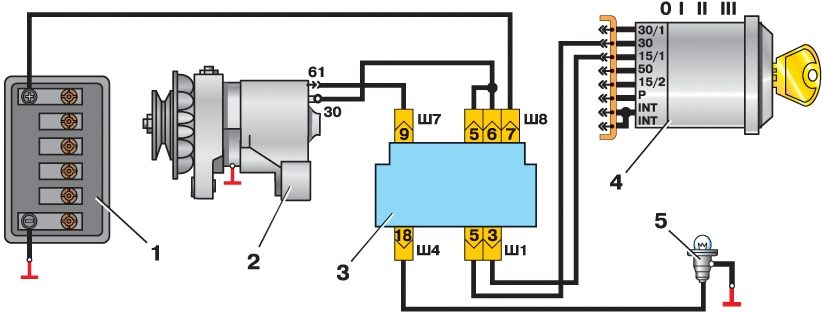

Рис. 7.28. Схема соединений системы генератора с двигателем ВАЗ-2106: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – замок зажигания; 5 – контрольная лампа разряда аккумуляторной батареи

рис. 7.27, электрическая схема их соединений – на рис. 7.28.

Номинальное напряжение, В.......14

Максимальный ток отдачи (напряжение 13 В и частота вращения ротора 5000 мин^-1), А.......47

Максимальная частота вращения ротора, мин^-1.......13 000

Частота вращения ротора, при которой достигается напряжение 13 В, при температуре окружающей среды и генератора (25±10) °С, в нагретом состоянии генератора при самовозбуждении,мин^-1, не более:

при токе нагрузки 0.......1250

при токе нагрузки 35 А.......2400

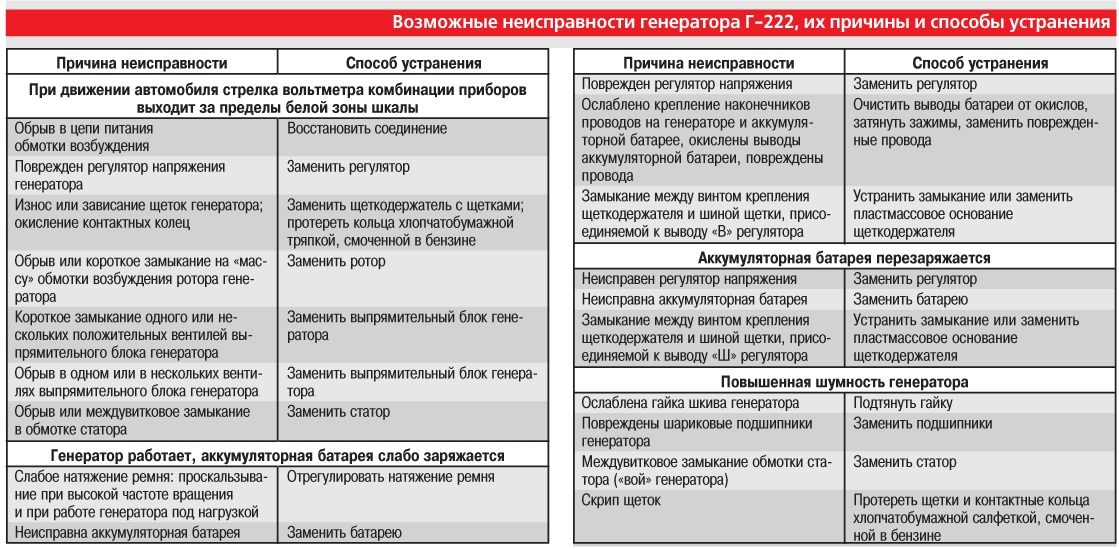

На стенде генераторы Г-222 и 37.3701 проверяют так же, как генератор 58.3701 (см. «Электрооборудование автомобиля мод. 21261-020»), но с учетом различий в технических характеристиках этих генераторов.

В генератор Г-222 встроен малогабаритный интегральный регулятор напряжения типа Я-112В. Он представляет собой неразборный нерегулируемый узел и расположен на крышке со стороны контактных колец генератора.

Принцип действия регулятора заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Для проверки необходим вольтметр постоянного тока со шкалой до 15–30 В, класса точности не ниже 1,0.

Через 15 мин работы двигателя на средней частоте вращения при включенных фарах замерьте напряжение между клеммами «30» и «массой» (корпусом) генератора. Напряжение должно находиться в пределах 13,5–14,6 В при температуре окружающего воздуха и генератора (25±10) °С.

При температуре более высокой или более низкой напряжение может быть соответственно несколько ниже или выше (на 0,2–0,3 В).

Если наблюдается систематическая недозарядка или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения замените.

Рис. 7.29. Схема проверки интегрального регулятора напряжения

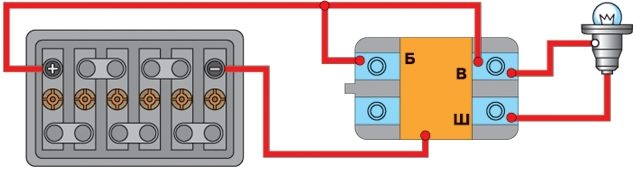

Регулятор Я-112В, снятый с генератора Г-222, проверяют по схеме, приведенной на рис. 7.29.

Между выводами «Ш» и «В» регулятора подключите лампу мощностью 1–3 Вт (12 В). К выводам «Б», «В» и к «массе» (металлическому основанию регулятора) присоедините источник постоянного тока сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, во втором – гаснуть.

Если лампа не горит в обоих случаях, то в регуляторе внутренний обрыв, а если горит в обоих случаях – пробой. Регулятор напряжения ремонту не подлежит.

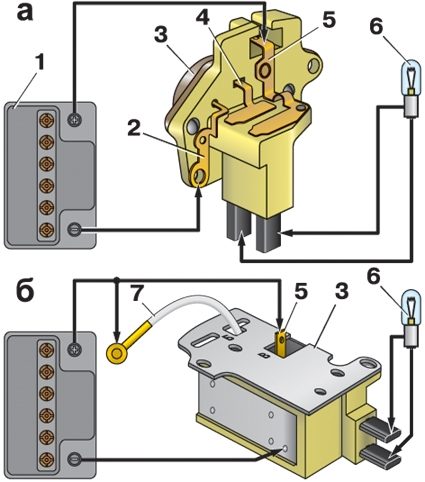

Рис. 7.30. Схемы для проверки регулятора напряжения генератора 37.3701: а – выпуска с 1996 г.; б – до 1996 г. выпуска; 1 – аккумуляторная батарея; 2 – вывод «масса» регулятора; 3 – регулятор напряжения; 4 – вывод «Ш» регулятора; 5 – вывод «В» регулятора; 6 – контрольная лампа; 7 – вывод «Б» регулятора

Регуляторы напряжения, применяемые в генераторе 37.3701, на автомобиле проверяют так же, как регулятор Я-112В генератора Г-222. Проверку снятых регуляторов проводят по схемам, показанным на рис. 7.30. Порядок проверки тот же, что и для регулятора Я-112В.

Исправный диод пропускает ток только в одном направлении, неисправный — может вообще не пропускать ток (обрыв цепи) или пропускать ток в обоих направлениях (короткое замыкание).

В случае повреждения одного из диодов выпрямительного блока заменяют весь выпрямительный блок.

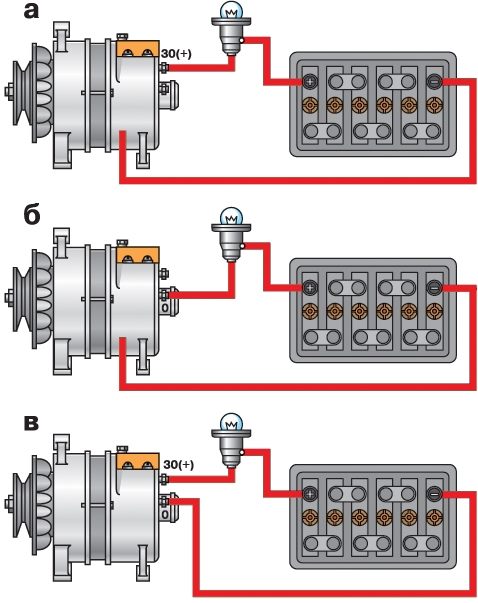

Рис. 7.31. Схемы проверки выпрямительного блока генератора на автомобиле: а – одновременно «отрицательных» и «положительных» диодов; б – «отрицательных» диодов; в – «положительных» диодов

Короткое замыкание диодов можно проверить омметром или с помощью лампы (25–40 Вт) и аккумуляторной батареи, как показано на рис. 7.31, не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора.

ПРИМЕЧАНИЕ С целью упрощения крепления деталей выпрямительного блока три диода имеют на корпусе «плюс» выпрямленного напряжения. Эти диоды «положительные» и запрессованы в одну пластину выпрямительного блока. Другие три диода «отрицательные», имеют на корпусе «минус» выпрямленного напряжения и запрессованы в другую пластину выпрямительного блока.

Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» диодах. Для этого «плюс» аккумуляторной батареи через лампу подсоедините к зажиму «30», а «минус» — к корпусу генератора (см. рис. 7.31, а). Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.

Короткое замыкание «отрицательных» диодов можно проверить, соединив «плюс» батареи через лампу с выводом нулевого провода обмотки статора, а «минус» — с корпусом генератора (см. рис. 7.31, б).

Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» диодах. Учитывайте, что в этом случае горение лампы может быть вызвано замыканием витков обмотки статора на корпус генератора. Однако такая неисправность встречается реже, чем короткое замыкание диодов.

Для проверки короткого замыкания в «положительных» диодах «плюс» батареи через лампу соедините с зажимом «30», а «минус» — с выводом нулевого провода обмотки статора (см. рис. 7.31, в). Горение лампы укажет на короткое замыкание одного или нескольких «положительных» диодов.

Обрыв в диодах без разборки генератора можно обнаружить только косвенно во время проверки генератора на стенде по значительному снижению (на 20–30%) тока отдачи по сравнению с номинальным. Если обмотки генератора исправны, а в диодах нет короткого замыкания, ток отдачи уменьшается из-за обрыва в диодах.

1. Пометьте любым способом взаимное расположение крышек 1, 23 и статора 27 (см. рис. 7.26).

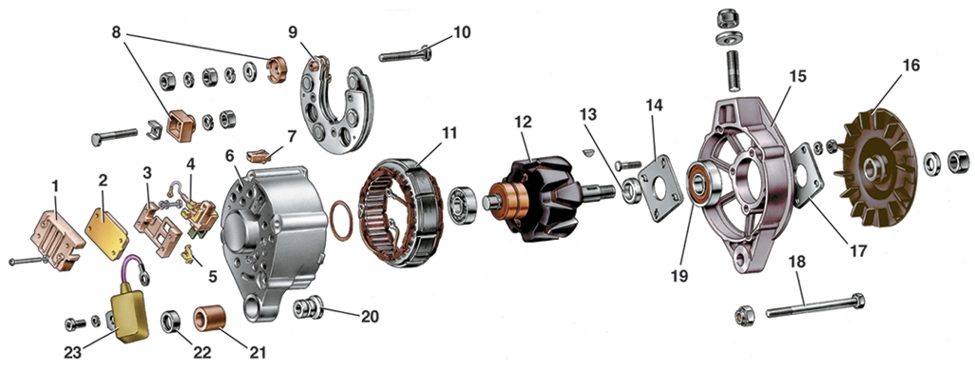

Рис. 7.32. Детали генератора Г-222: 1 – кожух; 2 – регулятор напряжения; 3 – основание; 4 – щеткодержатель со щетками; 5 – вывод «15» генератора (вывод «Б» регулятора напряжения); 6 – крышка генератора со стороны контактных колец; 7 – колодка штекера центрального вывода обмотки статора; 8 – изолирующие втулки; 9 – выпрямительный блок; 10 – контактный болт; 11 – статор; 12 – ротор; 13 – дистанционная втулка; 14 – внутренняя шайба крепления подшипника; 15 – крышка со стороны привода; 16 – шкив; 17 – наружная шайба крепления подшипника; 18 – стяжной болт; 19 – передний шариковый подшипник ротора; 20 – втулка; 21 – буферная втулка; 22 – поджимная втулка; 23 – конденсатор

2. Отверните винты крепления и снимите кожух 1 (рис. 7.32) в сборе с регулятором 2, основанием 3 и щеткодержателем 4.

3. Снимите конденсатор 23, отвернув винт его крепления и отсоединив провод от контактного болта 10.

4. Отверните гайки стяжных болтов 18 и снимите крышку 15 генератора вместе с ротором 12.

5. Зажмите ротор в тисках, отверните гайку крепления шкива 16 и съемником снимите шкив с вала ротора. Выньте из паза на шейке вала сегментную шпонку и снимите крышку 15 вместе с подшипником 19.

6. Снимите с вала ротора дистанционную втулку 13.

7. Отверните гайки винтов, соединяющих наконечники вентилей с выводами обмотки статора, выньте из колодки 7 штекер нулевого провода и извлеките статор 11 из крышки 6 генератора.

8. Отверните гайку контактного болта 10 и снимите выпрямительный блок 9 с крышки 6.

Собирайте генератор в обратном порядке с учетом следующего:

несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм, поэтому при сборке тщательно совместите ранее нанесенные на крышки и статор метки или вставьте в эти отверстия специальный калибр (в качестве калибра можно использовать болт нижнего крепления генератора к кронштейну двигателя);

коническая пружинная шайба гайки крепления шкива выпуклой стороной должна быть обращена к гайке. Момент затяжки гайки шкива 45–72 Н·м (4,5–7,2 кгс·м).

Обмотку возбуждения ротора и статор генераторов Г-222 и 37.3701 проверяют так же, как описано выше для генератора 58.3701 (см. «Электрооборудование автомобиля модели 21261-020»).

Если щетки износились и выступают из щеткодержателя менее чем на 5 мм, замените щеткодержатель со щетками.

Снимайте щеткодержатель, как при разборке генератора (см. выше); устанавливайте в обратном порядке, стараясь не повредить щетки об острые кромки контактных колец ротора.

Перед установкой щеткодержателя продуйте место его установки, чтобы удалить угольную пыль.

1. Чтобы извлечь неисправный подшипник 19 из крышки 15 (см. рис. 7.32), отверните гайки винтов, стягивающие шайбы 14 и 17 крепления подшипника, затем снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник.

ПРИМЕЧАНИЕ Если гайки не отворачиваются (концы винтов раскернены), опилите концы винтов.

2. Запрессуйте подшипник в крышку на прессе, прикладывая усилие к его наружному кольцу.

ПРЕДУПРЕЖДЕНИЕ Не прикладывайте усилие при запрессовке подшипника к внутреннему кольцу,  иначе он будет неизбежно поврежден.

3. Зажмите подшипник между двумя шайбами, стянутыми винтами с гайками. Затянув гайки, раскерните концы винтов.

ПРИМЕЧАНИЕ Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не повреждено. Диаметр отверстия должен быть 41,967–41,992 мм. Если отверстие имеет больший диаметр или деформировано, замените крышку.

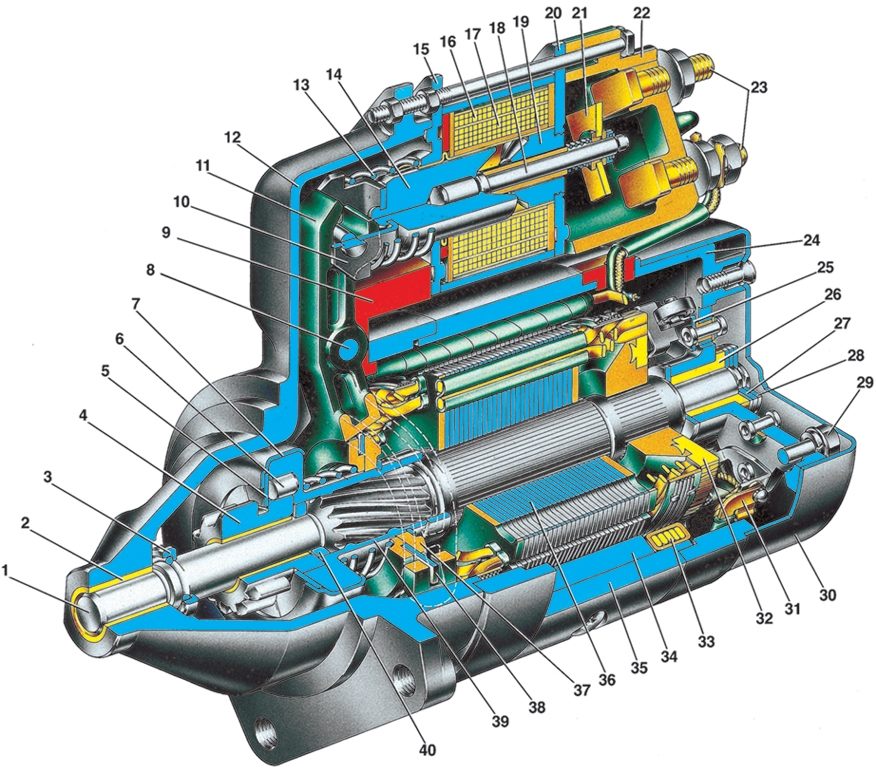

Рис. 7.33. Стартер 35.3708: 1 – вал якоря; 2 – втулка крышки стартера; 3 – ограничительное кольцо хода шестерни; 4 – шестерня привода с внутренним кольцом обгонной муфты; 5 – упорное полукольцо; 6 – ролик обгонной муфты;  7 – кожух обгонной муфты; 8 – ось рычага привода; 9 – заглушка; 10 – тяга якоря реле; 11 – рычаг привода; 12 – крышка со стороны привода; 13 – возвратная пружина якоря реле; 14 – якорь реле стартера; 15 – передний фланец реле;  16 – удерживающая обмотка реле; 17 – втягивающая обмотка реле; 18 – шток якоря; 19 – сердечник реле; 20 – фланец сердечника; 21 – контактная пластина; 22 – крышка реле; 23 – контактные болты реле; 24 – крышка со стороны коллектора; 25 – щеткодержатель положительной щетки; 26 – втулка крышки стартера; 27 – регулировочная шайба осевого свободного хода якоря; 28 – стопорная шайба; 29 – стяжной болт; 30 – кожух; 31 – вывод сериесных катушек обмотки статора; 32 – торцовый коллектор; 33 – сериесная катушка обмотки статора; 34 – полюс статора; 35 – корпус стартера; 36 – сердечник якоря; 37 – ограничительный диск; 38 – поводковое кольцо; 39 – ступица с наружным кольцом обгонной муфты; 40 – вкладыш ступицы

На двигатель мод. 2106 устанавливают стартер 35.3708 (рис. 7.33). При необходимости его можно заменить стартером СТ-221, отличающимся конструкцией коллекторного узла и обмоточными данными, но с теми же установочными и присоединительными размерами.

Стартер типа 35.3708 – это электродвигатель постоянного тока смешанного возбуждения, включаемый электромагнитным тяговым реле.

В корпусе 35 (см. рис. 7.33) закреплены четыре полюса 34 с обмотками возбуждения, три из которых сериесные (последовательные) и одна шунтовая (параллельная). Корпус и крышки 12 и 24 стянуты между собой двумя болтами 29. На валу 1 якоря установлен торцовый коллектор 32. Вал якоря вращается в металлокерамических втулках 2 и 26, запрессованных в крышки 12 и 24.

На спиральных шлицах переднего конца вала якоря установлен привод с шестерней 4 и роликовой обгонной муфтой. Шестерню 4 через рычаг 11 вводит в зацепление с зубчатым венцом маховика двухобмоточное тяговое реле.

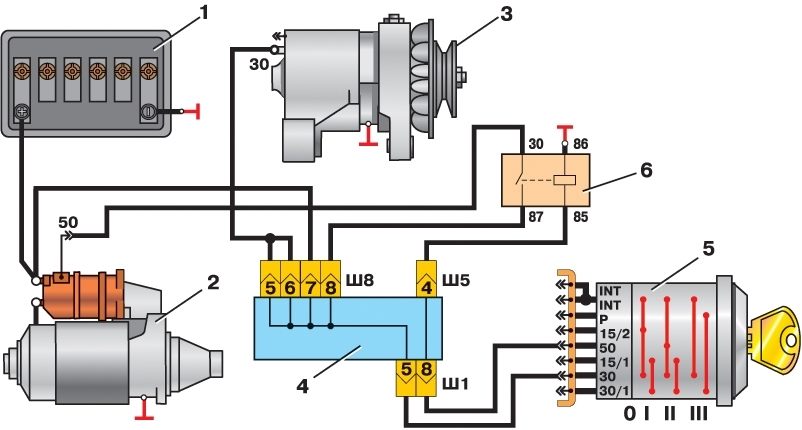

Рис. 7.34. Схема соединений стартера с двигателем ВАЗ-2106: 1 – аккумуляторная батарея; 2 – стартер; 3 – генератор; 4 – монтажный блок; 5 – замок зажигания; 6 – реле включения стартера

Схема соединений стартера показана на рис. 7.34. При включении стартера напряжение от аккумуляторной батареи подается на обмотки тягового реле стартера (втягивающую и удерживающую). После замыкания контактов тягового реле втягивающая обмотка отключается.

Номинальное напряжение, В.......12

Номинальная мощность, кВт.......1,3

Потребляемый ток, А, не более:

при максимальной мощности.......290

в заторможенном состоянии.......550

на холостом ходу.......60

Возможные неисправности стартера, их причины и методы устранения практически те же, что и для стартера 421.3708 двигателя мод. 331 (см. «Электрооборудование автомобиля модели 21261-020»). Специфической неисправностью стартера 35.3708 может быть многократное срабатывание и отключение тягового реле, вызванное обрывом или замыканием в удерживающей обмотке реле.

Контрольные проверки на стенде проводят так же, как для стартера 421.3708 331 (см. «Электрооборудование автомобиля модели 21261-020»). Отличие только в снимаемых характеристиках:

при проверке работоспособности контрольные включения проводят при тормозных моментах 2; 6 и 10 Н·м (0,2; 0,6 и 1 кгс·м);

при испытании на режиме полного торможения ток должен быть не более 550 А, напряжение не более 7 В, тормозной момент не менее 13,7 Н·м (1,4 кгс·м);

при испытании на режиме холостого хода потребляемый ток должен быть 60 А, при частоте вращения якоря (5000±1000) мин^-1 и напряжении на клеммах стартера 11,5–12 В;

при проверке тягового реле толщина прокладки между ограничительным кольцом и шестерней должна быть 12,8 мм, а напряжение включения реле – не более 9 В.

1. Отверните гайку нижнего контактного болта 23 (см. рис. 7.33) тягового реле стартера и отсоедините от него вывод обмотки статора. Отверните гайки крепления тягового реле и снимите его, вынув хвостовик якоря 14 из паза рычага 11.

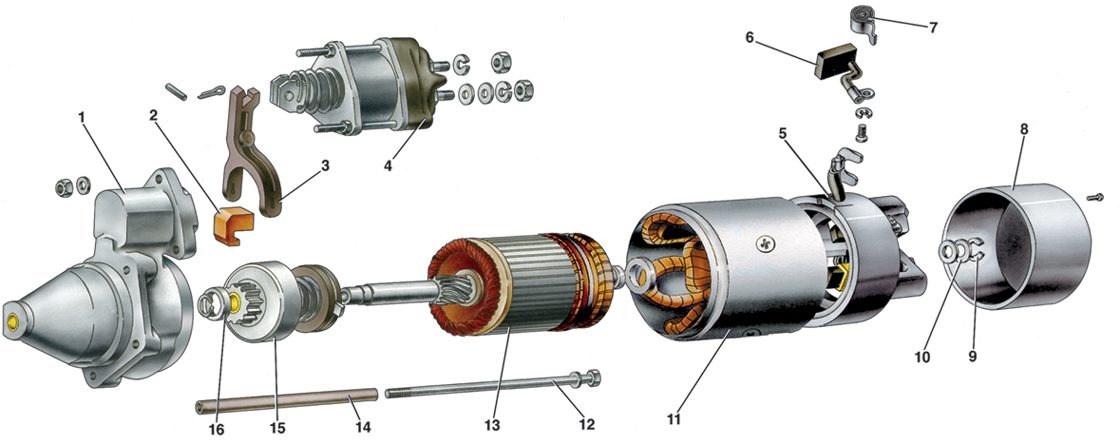

Рис. 7.35. Детали стартера 35.3708: 1 – крышка со стороны привода с промежуточным кольцом; 2 – резиновая заглушка; 3 – рычаг привода; 4 – тяговое реле; 5 – крышка со стороны коллектора; 6 – щетка; 7 – пружина щетки; 8 – защитный кожух; 9 – стопорное кольцо; 10 – регулировочная шайба; 11 – корпус; 12 – стяжной болт; 13 – якорь; 14 – изолирующая трубка; 15 – обгонная муфта с шестерней привода; 16 – ограничительное кольцо

Отверните винты крепления и снимите защитный кожух 8 (рис. 7.35).

2. Отверните винты крепления выводов обмотки статора к щеткодержателям, снимите пружины 7 и щетки 6.

3. Снимите с вала якоря стопорное кольцо 9, регулировочную шайбу 10 и плоскую шайбу.

4. Выверните стяжные болты 12 и отсоедините корпус 11 с крышкой 5 от крышки 1 с якорем 13 и приводом.

5. Выньте заглушку 2 из отверстия крышки 1, расшплинтуйте и выньте ось рычага 3 привода стартера, выньте из крышки рычаг и якорь 13 с приводом.

6. Сдвиньте в сторону привода ограничительное кольцо 16 и снимите с вала якоря освободившееся стопорное кольцо. Затем снимите с вала якоря ограничительное кольцо и привод.

При необходимости привод разбирают, сняв со ступицы обгонной муфты стопорную шайбу.

Для разборки тягового реле отверните гайки стяжных болтов реле, отпаяйте выводы обмоток от штекера «50» и от наконечника, закрепленного на нижнем контактном болте 23 (см. рис. 7.33), снимите крышку 22 реле и разъедините передний фланец 15 с сердечником. Затем выньте из сердечника шток 18 якоря.

После разборки продуйте детали стартера сжатым воздухом и протрите.

Проверяют техническое состояние и ремонтируют детали и узлы стартера 35.3708 так же, как детали и узлы стартера 421.3708 331 (см. «Электрооборудование автомобиля модели 21261-020»). Различие только в устройстве коллекторного узла – щетки заменяют при износе до высоты 12 мм, а усилие их прижатия должно быть (9,8±0,98) Н.

Перед сборкой смажьте моторным маслом винтовые шлицы вала якоря и ступицы муфты, втулки обеих крышек и шестерню, смазкой Литол-24 – поводковое кольцо привода.

До начала сборки проверьте осевой свободный ход вала якоря, предварительно собрав вместе крышки, корпус, якорь и затянув стяжные болты. При этом якорь может быть без привода, а крышка 1 (см. рис. 7.35) – без рычага. Осевой свободный ход вала должен быть не более 0,5 мм. Свободный ход регулируют подбором толщины регулировочной шайбы 10.

Подобрав регулировочную шайбу, соберите стартер в порядке, обратном разборке.

ПРЕДУПРЕЖДЕНИЕ Не забудьте надеть пластмассовую трубку 14 на стяжной болт, проходящий под шиной сериесных катушек статора.

Двигатель оборудован контактной (классической) системой зажигания с распределителем зажигания 30.3706, оснащенным механическим прерывателем.

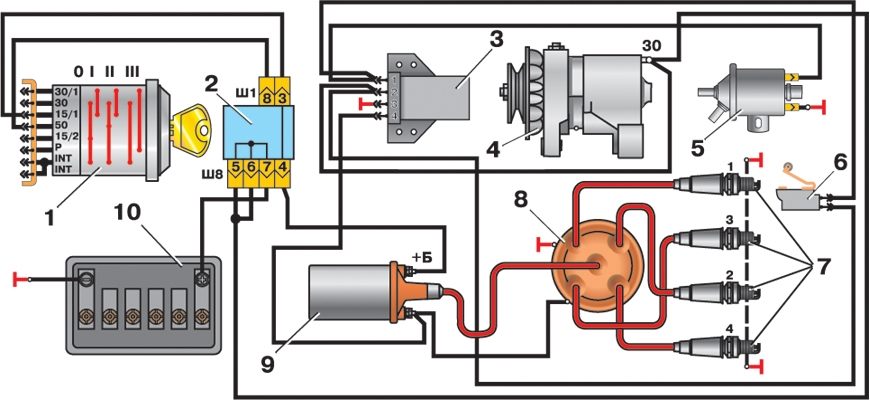

Рис. 7.36. Схема системы зажигания двигателя мод. 2106: 1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея

Система зажигания батарейная, номинальное напряжение в первичной цепи 12 В, состоит из катушки зажигания 9 (рис. 7.36), распределителя 8, свечей зажигания 7, выключателя (замка) зажигания 1 и проводов цепей низкого и высокого напряжения.

Для снижения уровня радиопомех, создаваемых системой зажигания при работе, на двигатель установлены высоковольтные провода с сопротивлением, распределенным по длине.

Основные части распределителя зажигания: прерыватель, центробежный и вакуумный регуляторы опережения зажигания и распределитель.

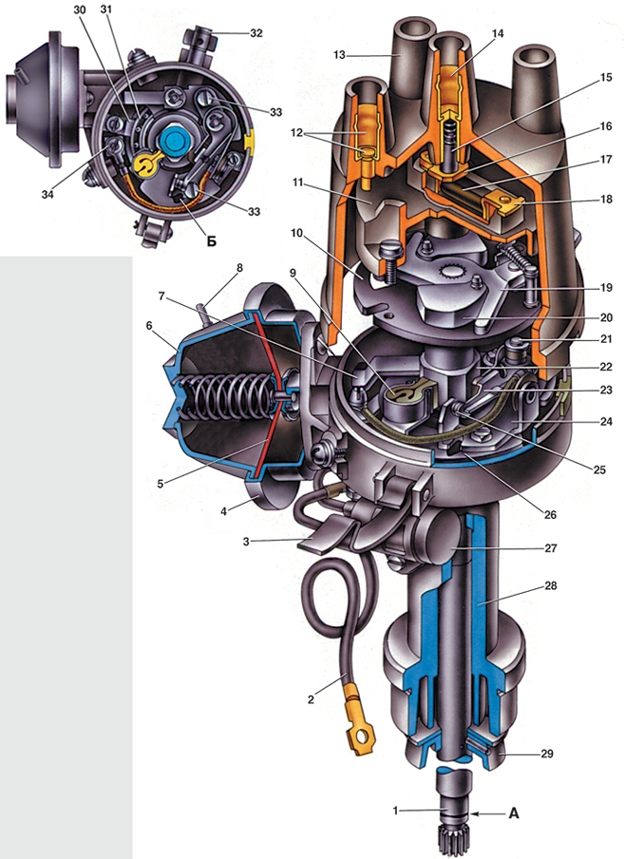

Рис. 7.37. Распределитель зажигания 30.3706: 1 – валик распределителя зажигания; 2 – провод подвода тока к распределителю зажигания; 3 – защелка крепления крышки; 4 – корпус вакуумного регулятора; 5 – диафрагма; 6 – крышка вакуумного регулятора; 7 – тяга вакуумного регулятора; 8 – патрубок для вакуумного шланга от карбюратора; 9 – смазочный фитиль (фильц) кулачка; 10 – опорная пластина регулятора опережения зажигания; 11 – ротор распределителя зажигания; 12 – боковой электрод с клеммой для провода к свече зажигания; 13 – крышка распределителя зажигания; 14 – центральная клемма для провода от катушки зажигания; 15 – центральный угольный электрод с пружиной; 16 – центральный контакт ротора; 17 – резистор для подавления радиопомех; 18 – наружный контакт ротора; 19 – ведущая пластина центробежного регулятора; 20 – грузик центробежного регулятора опережения зажигания; 21 – ось рычажка; 22 – кулачок прерывателя; 23 – рычажок прерывателя; 24 – стойка с контактами прерывателя; 25 – контакты прерывателя; 26 – подвижная пластина прерывателя; 27 – конденсатор; 28 – корпус распределителя зажигания; 29 – маслоотражательная муфта валика; 30 – стопорная пластина подшипника; 31 – подшипник подвижной пластины прерывателя; 32 – корпус масленки; 33 – винты крепления стойки с контактами прерывателя; 34 – винт клеммного зажима; А – канавка для отличия распределителей зажигания 30.3706; Б – паз для перемещения стойки с контактами

Прерыватель состоит из кулачка 22 (рис. 7.37) с четырьмя выступами и стойки 24 с контактами, которые кулачок размыкает при вращении. Кулачок смазывается войлочным фильцем 9, пропитанным маслом. К стойке приклепана ось, на которой через текстолитовую втулку установлен рычажок 23 с контактом, прижатым пластинчатой пружиной к контакту стойки.

К верхнему концу втулки кулачка припаяна опорная пластина 19 центробежного регулятора опережения зажигания. К пластине приклепаны оси металлокерамических грузиков 20 и стойки их оттяжных пружин. Другим концом оттяжные пружины крепятся к стойкам, приклепанным к пластине 10 центробежного регулятора. При работе двигателя под действием центробежных сил грузики расходятся, упираются в пластину 19 и, преодолевая сопротивление пружин, поворачивают пластину 10 (а следовательно, и кулачок 22) по часовой стрелке относительно валика распределителя зажигания.

Вакуумный регулятор опережения зажигания состоит из корпуса 4 с крышкой 6, между которыми зажата гибкая диафрагма 5. С одной стороны к диафрагме прикреплена тяга 7, с другой находится пружина, отжимающая диафрагму с тягой в направлении вращения кулачка 22. Под действием разрежения, передаваемого по трубопроводу из впускной трубы двигателя, диафрагма изгибается и через тягу поворачивает пластину с контактами прерывателя против часовой стрелки.

Распределитель состоит из ротора 11 и электродов 12, установленных в пластмассовой крышке 13. К ротору приклепаны центральный 16 и наружный 18 контакты, между которыми в специальном углублении находится резистор 17 для подавления радиопомех. В центральный контакт ротора упирается подпружиненный угольный электрод 15, передающий импульсы высокого напряжения от катушки зажигания к ротору. При вращении ротора импульсы передаются через воздушный промежуток от наружного контакта 18 к боковым электродам в крышке и далее к свечам зажигания.

Угол замкнутого состояния контактов (УЗСК), град.......55±3

Зазор между контактами прерывателя (допускается проверять при отсутствии стенда для проверки УЗСК), мм.......0,4±0,05

Усилие прижатия контактов прерывателя, Н (кгс).......4,9–5,88 (0,49–0,59)

Максимальная частота вращения валика распределителя, при которой обеспечивается бесперебойное искрообразование на стандартных трехэлектродных игольчатых разрядниках с искровым промежутком 7 мм, мин^-1, не менее.......3000

Емкость конденсатора, мкФ.......0,20–0,25

Отклонение в чередовании искр (асинхронизм), град, не более.......±1

Контрольные проверки на стенде проводите так же, как для распределителя 47.3706 двигателя мод. 331 (см. «Электрооборудование автомобиля модели 21261-020»). Отличается лишь усилие прижатия контактов, которое должно быть 4,9–5,88 Н (0,49–0,59 кгс).

Характеристики центробежного и вакуумного регуляторов проверяйте так же, как для распределителя 47.3706 двигателя мод. 331 (см. «Электрооборудование автомобиля модели 21261-020»).

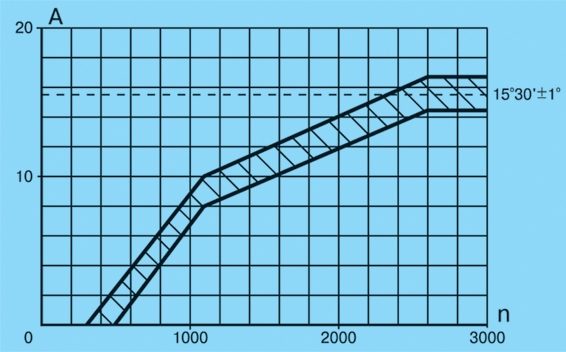

Рис. 7.38. Характеристика центробежного регулятора распределителя зажигания: А – угол опережения зажигания, град; n – частота вращения валика распределителя зажигания, мин–1

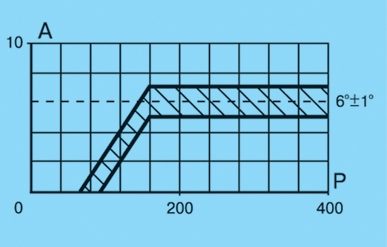

Рис. 7.39. Характеристика вакуумного регулятора распределителя зажигания: А – угол опережения зажигания, град; P – разрежение, мм рт. ст.

Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой на рис. 7.38, а вакуумного – с характеристикой на рис. 7.39.

Обратите внимание на четкость возврата в исходное положение после снятия разрежения подвижной пластины 26 (см. рис. 7.37) прерывателя.

Угол замкнутого состояния контактов, а также асинхронизм искрообразования проверяйте и регулируйте так же, как описано для распределителя 47.3706 двигателя мод. 331 (см. «Электрооборудование автомобиля модели 21261-020»). УЗСК должен быть (55±3)°, асинхронизм ±1°.

Сопротивление изоляции между различными клеммами и «массой» проверяйте мегомметром. Сопротивление между низковольтной клеммой прерывателя и «массой» измеряйте при разомкнутых контактах прерывателя. Сопротивление изоляции при (25±5) °С должно быть не менее 10 МОм.

Емкость конденсатора, замеряемая в диапазоне частоты между 50 и 1000 Гц, должна находиться в пределах 0,20–0,25 мкФ.

1. Снимите крышку 13 (см. рис. 7.37), если она не была снята при демонтаже распределителя с двигателя.

2. Отверните два винта крепления ротора 11 распределителя к опорной пластине 10 центробежного регулятора опережения зажигания и снимите ротор.

3. Промаркируйте любым способом пружины центробежного регулятора опережения зажигания и грузики 20, чтобы при сборке поставить их на прежние места.

4. Снимите пружины центробежного регулятора, поддев их отверткой.

5. Придерживая снизу корпуса распределителя гайку на винте 34 клеммного зажима, отверните гайку крепления наконечников провода конденсатора и провода 2, идущего от катушки зажигания (если он не был отсоединен при снятии распределителя с автомобиля), и снимите провода с винта 34.

6. Отверните винт крепления конденсатора 27 к корпусу 28 распределителя и снимите конденсатор.

7. Отверните винт 34, придерживая при этом гайку, и выньте его из отверстия корпуса распределителя, снимите изолирующую проставку и шайбы: пружинную и плоские (изолирующую и металлическую).

8. Отверните два винта 33 крепления стойки 24 контактной группы к подвижной пластине 26 прерывателя и снимите контактную группу.

9. При необходимости разберите контактную группу: снимите стопорную и плоскую изолирующую шайбы с оси 21; отожмите отверткой изолирующую шайбу пластинчатой пружины подвижного контакта и снимите подвижный контакт с оси 21.

10. Снимите стопорную шайбу крепления тяги 7 вакуумного регулятора со штифта на подвижной пластине 26 прерывателя и, поддев отверткой, снимите тягу со штифта.

11. Отверните два винта крепления корпуса вакуумного регулятора к корпусу распределителя и снимите регулятор.

12. Выпрессуйте штифт крепления маслоотражательной муфты 29 из валика 1 распределителя, снимите муфту и установленную под ней плоскую шайбу.

13. Выньте валик 1 из корпуса распределителя.

14. Отверните два винта крепления подвижной пластины 26 прерывателя, снимите пружинные шайбы, выньте пинцетом стопорные пластины и извлеките из корпуса распределителя подвижную пластину с подшипником.

15. Выпрессуйте подшипник (втулку) из хвостовика корпуса распределителя, если требуется ее замена.

Проверьте состояние валика распределителя. В месте контакта валика с подшипником (втулкой) не должно быть следов видимого износа. Значительный износ кулачков валика не допускается.

Проверьте состояние диафрагмы вакуумного регулятора угла опережения зажигания, утопив тягу 7 и закрыв пальцем отверстие патрубка 8 (тяга должна удерживаться диафрагмой в утопленном состоянии).

Контакты прерывателя не должны иметь загрязнений, следов пригорания и эрозии. Поврежденные контакты зачистите бархатным надфилем, не применявшимся для других целей. Не используйте для зачистки контактов любые абразивные материалы: наличие на контактах частиц других металлов или абразива неизбежно приведет к их быстрому обгоранию. После зачистки промойте контакты бензином или спиртом.

ПРЕДУПРЕЖДЕНИЕ При зачистке удаляйте только бугорок на контакте стойки прерывателя. Выводить полностью кратер (углубление) на контакте рычажка прерывателя не рекомендуется во избежание снятия вольфрамового слоя.

Собирайте распределитель в порядке, обратном разборке, с учетом следующего:

запрессовывайте новые подшипники (втулку) на ручном или пневматическом прессе, используя оправки подходящего диаметра;

перед сборкой валика распределителя, оси грузиков центробежного регулятора, поверхности грузиков смажьте смазкой Литол-24.

После сборки распределителя закапайте 4–5 капель моторного масла в масленку распределителя, 2–3 капли – на фильц кулачка, проверьте и отрегулируйте распределитель на стенде.

Отрегулируйте угол замкнутого состояния контактов, как это было описано выше. При отсутствии стенда проверьте плоским щупом и отрегулируйте зазор между контактами прерывателя 0,35–0,45 мм.

Для регулировки зазора выполните следующее.

1. Проверните валик распределителя так, чтобы кулачок прерывателя полностью разомкнул контакты (текстолитовая подушка подвижного контакта должна опираться на вершину кулачка).

2. Ослабьте затяжку винтов 33 (см. рис. 7.37).

3. Вставьте отвертку в паз контактной стойки 24 и, перемещая стойку, увеличьте или уменьшите зазор между контактами.

4. Затяните винты 33 и вновь проверьте зазор.

Учитывайте, что регулировка зазора между контактами по существу представляет собой восстановление угла замкнутого состояния контактов по косвенному признаку, которым и является зазор. При этом предполагается, что контакты находятся в идеальном состоянии. В эксплуатации они деформируются, и регулировка зазора практически никогда не приводит к восстановлению оптимального угла замкнутого состояния контактов. Поэтому рекомендуем после установки распределителя на двигатель (см. ниже) отрегулировать этот угол с помощью имеющихся в продаже автомобильных тестеров.

ПРЕДУПРЕЖДЕНИЕ После регулировки зазора (угла замкнутого состояния) на двигателе неизбежно изменяется установка начального момента зажигания, которую требуется восстановить.

Установка распределителя на двигатель мод. 2106 описана ранее, в процессе сборки двигателя (см. «Двигатель мод. 2106»).

После установки распределителя установите начальный момент зажигания.

Наиболее просто и точно можно проверить и установить начальный момент зажигания с помощью стробоскопа:

1. Подсоедините стробоскоп на автомобиле согласно приложенной к нему инструкции (стробоскопы разных типов подсоединяют по-разному).

Рис. 2.53. Установочные метки на шкиву коленчатого вала и крышке привода механизма газораспределения: 1 – метка опережения зажигания на 10°; 2 – метка опережения зажигания на 5°; 3 – метка опережения зажигания на 0°; 4 – метка ВМТ на шкиву

2. Пустите двигатель и на режиме холостого хода направьте мигающий свет стробоскопа на установочные метки на шкиву коленчатого вала и крышке привода газораспределительного механизма (см. рис. 2.53). Из-за стробоскопического эффекта метка на шкиве кажется неподвижной. Если начальный момент зажигания установлен правильно, метка 4 на шкиве совпадает с меткой 2 на крышке привода.

ПРИМЕЧАНИЕ Метка 4 на шкиву, выполненная в литье, практически не видна на двигателе, установленном на автомобиль. Поэтому она продублирована насечкой, расположенной против  нее на краю ручья шкива.

3. Для регулировки начального момента зажигания ослабьте крепление распределителя и поворачивайте его корпус в нужную сторону до момента совмещения меток 4 и 2.

ПРЕДУПРЕЖДЕНИЕ Будьте осторожны, устанавливая момент зажигания на работающем двигателе, так как все вращающиеся детали двигателя в мерцающем свете стробоскопа кажутся неподвижными или медленно перемещающимися.

4. Затяните крепление распределителя и еще раз проверьте установку начального момента зажигания.

При отсутствии стробоскопа начальный момент зажигания можно установить на неработающем двигателе с помощью контрольной лампы, например любой маломощной автомобильной, к контактам которой надо любым способом присоединить отрезки проводов:

1. Выверните свечу зажигания четвертого цилиндра и плотно заглушите свечное отверстие бумажной пробкой.

2. Медленно вращайте коленчатый вал за болт крепления шкива до момента начала такта сжатия в четвертом цилиндре, что определяют по выталкиванию бумажной пробки из свечного отверстия.

3. Продолжая вращать коленчатый вал в том же направлении, совместите метку 4 (см. рис. 2.53) на шкиву коленчатого вала с меткой 2 на крышке привода газораспределительного механизма.

4. Вверните свечу зажигания четвертого цилиндра и присоедините контрольную лампу одним проводом к «массе», другим – к выводу катушки зажигания, соединенному с низковольтной клеммой распределителя.

5. Снимите крышку распределителя, ослабьте гайку крепления пластины, фиксирующей распределитель в гнезде блока цилиндров и, включив зажигание (контрольная лампа загорится), поверните корпус распределителя по часовой стрелке до момента, когда контрольная лампа погаснет.

6. Слегка поджимая пальцем ротор против часовой стрелки, поворачивайте корпус распределителя в том же направлении до момента загорания контрольной лампы (момент начала размыкания контактов). Закрепите распределитель в этом положении, установите его крышку на место и отсоедините контрольную лампу.

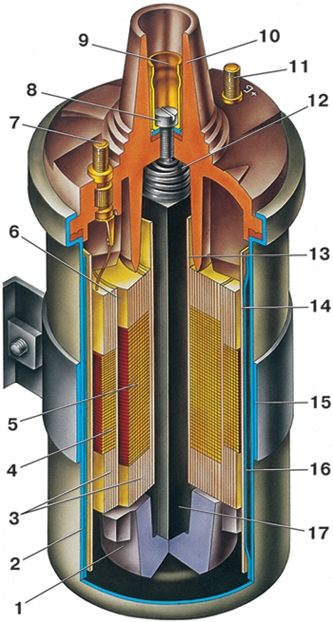

Рис. 7.40. Катушка зажигания: 1 – изолятор; 2 – корпус катушки зажигания; 3 – изоляционная бумага обмоток; 4 – первичная обмотка; 5 – вторичная обмотка; 6 – изоляция между обмотками; 7 – клемма вывода конца первичной обмотки; 8 – контактный винт; 9 – вывод высокого напряжения; 10 – крышка; 11 – клемма «+Б» вывода начала первичной и конца вторичной обмоток; 12 – пружина центральной клеммы; 13 – каркас вторичной обмотки; 14 – наружная изоляция первичной обмотки; 15 – скоба крепления катушки; 16 – наружный магнитопровод; 17 – сердечник

Катушка Б117-А, представляющая собой высокочастотный трансформатор, маслонаполненная, неразборная и рассчитана на длительный срок службы. В нормальном режиме работы высокое напряжение на выводе 9 (рис. 7.40) достигает 25 кВ.

Исправная катушка зажигания должна удовлетворять следующим требованиям:

сопротивление первичной обмотки при 20 °С должно составлять 3,07–3,5 Ом, вторичной обмотки – 5400–9200 Ом;

при проверке стойкости изоляции на пробой катушка зажигания должна выдерживать, не вызывая разрядов, напряжение переменного тока 1500 В, 50 Гц, подаваемого в течение 3 мин между одним концом первичной обмотки и корпусом;

сопротивление изоляции при замыкании на «массу» должно быть выше или равно 50 МОм.

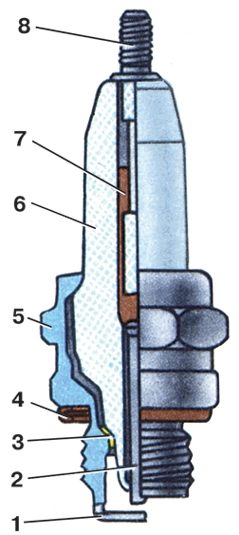

Рис. 7.41. Свеча зажигания А17ДВ–10: 1 – боковой электрод; 2 – центральный электрод; 3 – теплоотводящая шайба; 4 – уплотнительное кольцо; 5 – корпус свечи; 6 – изолятор; 7 – стеклогерметик; 8 – контактный стержень

На двигатель мод. 2106 устанавливают свечи А17ДВ-10 или РМ14-225/2А (рис. 7.41). По конструкции они практически аналогичны свечам А20Д1 двигателя мод. 331 (см. «Электрооборудование автомобиля модели 21261-020») и отличаются от них калильным числом.

Если случаются перебои в зажигании, особенно в одном или нескольких цилиндрах, проверьте состояние свечей.

Свечи зажигания с нагаром или загрязненные очистите на пескоструйном аппарате.

Если нагар светло-коричневого цвета, его можно не удалять, так как он является признаком исправности двигателя и не нарушает работы системы зажигания.

После очистки осмотрите свечи и отрегулируйте зазор между электродами. Если на изоляторе есть сколы, трещины или повреждена приварка бокового электрода, свечу замените.

Зазор 0,5–0,6 мм между электродами свечи проверяйте круглым проволочным щупом. Проверять зазор плоским щупом нельзя, так как при этом не учитывается выемка на боковом электроде, которая образуется при работе свечи.

На стенде свечи А17ДВ-10 проверяют так же, как свечи А20Д1 двигателя мод. 331.

ПРЕДУПРЕЖДЕНИЕ Зазор можно регулировать подгибанием только бокового электрода свечи. Центральный электрод подгибать запрещено – можно сломать керамический изолятор.
