5.3. Ремонт рулевого механизма

1. Снимите рулевой механизм с автомобиля и зажмите его в тисках с мягкими губками.

Рис. 5.2. Рулевой механизм: 1 – шестерня; 2 – подшипник; 3 – кольцо упорное; 4 – гайка подшипника; 5 – манжета шестерни; 6 – защитный колпачок; 7 – гайка упора; 8 – контргайка упора; 9 – пружина упора; 10 – упор рейки; 11 – подшипник шестерни передний; 12 – втулка рейки с кольцом; 13 – картер рулевого механизма; 14 – рейка; 15 – кольцо упорное втулки; 16 – хомут крепления чехла; 17 – чехол рейки; 18 – шайба стопорная; 19 – наконечник внутренний; 20 – кольцо упорное; 21 – вкладыш наружный; 22 – вкладыш внутренний; 23 – кольцо крепления чехла; 24 – тяга шаровая; 25 – гайка наружного наконечника; 26 – наконечник тяги наружный; 27 – шплинт; 28 – палец шаровой наконечника; 29 – кольцо уплотнительное; 30 – чехол защитный; 31 – вкладыш нижний; 32 – пружина вкладыша; 33 – заглушка; 34 – кольцо пружинное; 35, 38 – гайки; 36 – винт хомута чехла рейки; 37 – гайка хомута; 39 – болт крепления картера к поперечине

2. Снимите хомуты 16 (см. рис. 5.2) и кольца 23 крепления защитных чехлов 17 рейки рулевого механизма.

3. Снимите защитные чехлы 17.

4. Разогните грани стопорных шайб 18 и отверните внутренние наконечники 19 вместе с шаровыми тягами 24 и наружными наконечниками 26.

5. Отверните контргайку 8 упора рейки накидным ключом (S=41 мм).

6. Отверните гайку 7 упора и выньте пружину 9.

7. Проворачивая шестерню 1 по часовой стрелке, сдвиньте упор 10 рейки и специальными щипцами извлеките его из картера.

8. Снимите защитный колпачок 6 с шестерни.

9. Отверните гайку 4 ключом (S=24 мм).

10. Cлегка постукивая по картеру пластмассовым молотком, выньте из картера шестерню 1 в сборе с шариковым подшипником 2.

11. Снимите упорное кольцо 3 и спрессуйте шариковый подшипник с вала шестерни.

12. Выньте рейку 14 рулевого механизма.

13. Снимите упорное кольцо 15 втулки и выньте втулку 12 рейки с кольцом.

1. Промойте в керосине полости картера рулевого механизма и все металлические детали. Резиновые детали промойте в теплой воде и протрите чистой тряпкой.

2. Внимательно осмотрите, нет ли на рабочих поверхностях шестерни 1 (см. рис. 5.2) и рейки 14 следов износа, задиров или рисок. Незначительные повреждения устраните мелкозернистой шлифовальной шкуркой или «бархатным» напильником. Изношенные и поврежденные детали замените.

3. Шариковый подшипник 2 должен вращаться свободно, без заеданий. На поверхности колец и шариков не должно быть износа и следов заеданий. Ролики и обоймы переднего подшипника шестерни также не должны иметь износа и повреждений. При малейшем сомнении подшипники замените новыми.

4. Проверьте состояние защитных чехлов рейки и наружных наконечников, колпачка, манжеты шестерни и втулки рейки. Если они имеют трещины, разрывы или неплотную посадку на деталях, замените их.

5. Проверьте осевой и радиальный зазоры шаровых шарниров рулевых тяг и наружных наконечников. Если ощущается люфт в шаровых шарнирах или в них попали грязь, песок, а также при появлении коррозии на шаровых пальцах, замените их в сборе.

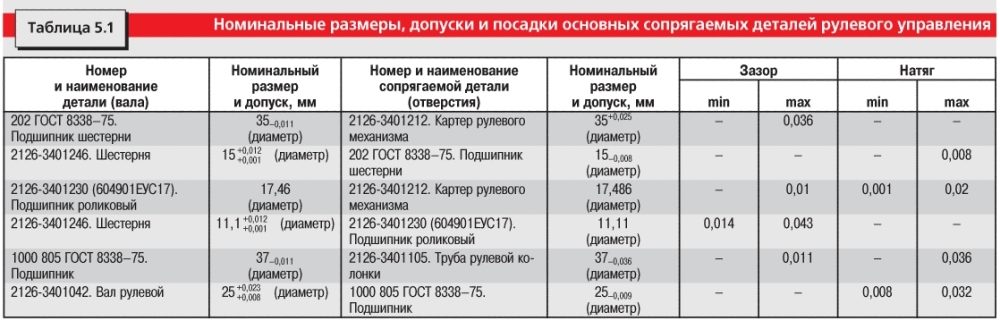

Номинальные размеры, допуски и посадки основных сопрягаемых деталей рулевого управления приведены в табл. 5.1.

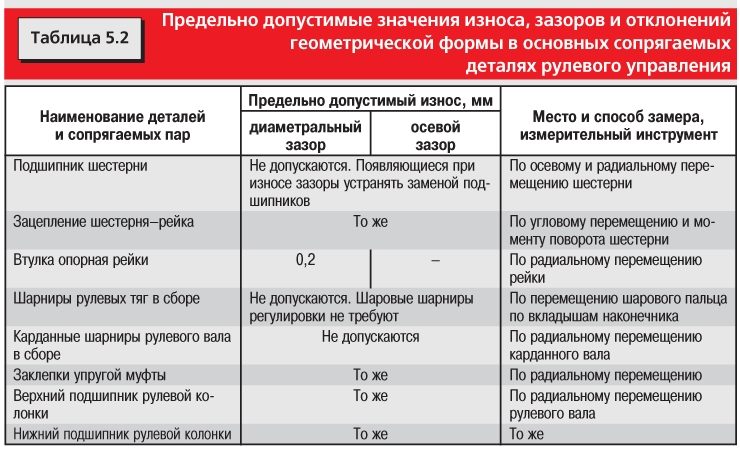

Пределы допустимых значений износа, зазоров и отклонений геометрической формы основных сопрягаемых деталей рулевого управления приведены в табл. 5.2.

1. Зажмите картер рулевого механизма в тисках с мягкими губками.

2. Установите втулку 12 рейки с кольцом (см. рис. 5.2) в картер рулевого механизма, предварительно смазав цилиндрическую поверхность кольца смазкой «ФИОЛ-1».

3. Установите упорное кольцо 15 втулки.

4. Запрессуйте в картер роликовый подшипник 11, заложив в него смазку «ФИОЛ-1».

5. Установите рейку 14 гладким концом в картер со стороны шестерни, предварительно смазав рейку смазкой «ФИОЛ-1».

6. Напрессуйте шариковый подшипник 2 на шестерню и установите упорное кольцо 3.

7. Смажьте шестерню с подшипником смазкой «ФИОЛ-1» и установите ее в картер.

8. Установите манжету 5 шестерни в отверстие гайки подшипника, смазав рабочие поверхности манжеты смазкой «ФИОЛ-1».

9. Нанесите эмаль НЦ-273 на резьбовую часть гайки 4 подшипника и заверните ее в картер моментом 28–35 Н·м (2,8–3,6 кгс·м).

10. Закерните гайку подшипника в четырех точках.

11. Нанесите тонкий слой смазки на цилиндрическую поверхность картера и вставьте упор 10 рейки в картер.

12. Установите пружину 9 упора.

13. Нанесите эмаль НЦ-273 на резьбовую часть контргайки 8 упора и заверните ее в картер моментом 11–14 Н·м (1,1–1,4 кгс·м).

14. Вверните контргайку и в конце хода резьбы совместите середину грани контргайки с меткой гайки упора. Удерживая контргайку в этом положении, отверните гайку упора на 30° (1/2 грани контргайки). Затем, удерживая гайку упора, затяните контргайку моментом 64,7–78,5 Н·м (6,5–8 кгс·м).

15. Замерьте момент проворачивания шестерни, который должен быть 0,59–1,68 Н·м (0,06–0,17 кгс·м) по всему ходу рейки.

16. Установите стопорные шайбы 18, введя ее усики на внутреннем диаметре в пазы рейки, и заверните наконечники с шаровыми тягами моментом 64,7–78,5 Н·м (6,5–8 кгс·м). Загните усики на две противоположные грани наконечника 19.

17. Установите рейку в среднее положение, при этом разность значений хода рейки в одну и другую сторону до упора должна быть не более 1,5 мм, что соответствует разности углов поворота шестерни от среднего положения до упора в одну и другую сторону не более 15°.

18. Проверьте полный ход рейки вправо-влево до упора, который должен составлять (124±1,0) мм.

19. Установите защитный колпачок 6 на шлицы шестерни так, чтобы при среднем положении рейки указатель колпачка совпадал с выступом-указателем на картере рулевого механизма.

20. Установите защитные чехлы 17 рейки, закрепите их хомутами 16 на картере и кольцами 23 на тягах.

21. «Наживите» гайки 25 и наконечники 26 на резьбовые концы тяг.

22. Затяните гайки 25 моментом 44–55 Н·м (4,4–5,6 кгс·м) после установки реечного механизма на автомобиль и регулировки схождения колес.

23. После сборки убедитесь, что при перемещении рейки со скоростью, соответствующей частоте вращения шестерни 30 мин^-1, на защитном чехле нет вздутий и пережимов, а момент вращения шестерни во время всего хода рейки находится по-прежнему в пределах 0,59–1,68 Н·м (0,06–0,17 кгс·м). В противном случае устраните причины выявленных дефектов.
