12.9. Электросхема 8

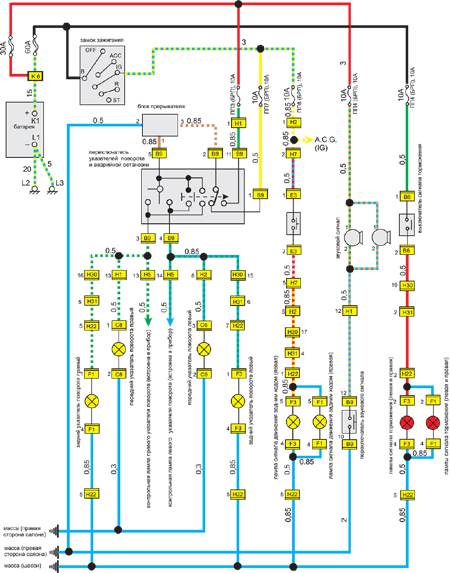

Цепи аварийного освещения, указателей поворота, сигнала движения задним ходом, звукового сигнала и сигнала торможения а/м Amigo/ MU/ Jazz, Rodeo/ Passport позднего выпуска с двигателем 4ZЕ1
