7.8.2. Панель приборов

ПРЕДУПРЕЖДЕНИЕ Операции снятия и установки панели приборов необходимо выполнять осторожно. При снятии убедитесь в полном разъединении электрических разъемов. При установке на место убедитесь в правильной прокладке и креплении жгутов проводов.

Рис. 7.37. Панель приборов: 1 – центральный кронштейн; 2 – облицовка комбинации приборов; 3 – центральная панель отделки; 4 – панель приборов в сборе; 5 – воздуховоды; 6 – нижняя рама; 7 – нижняя правая панель отделки; 8 – петля крышки вещевого ящика; 9 – вещевой ящик; 10 – крышка вещевого ящика; 11 – боковая панель отделки; 12 – пепельница; 13 – задняя пепельница; 14 – кожухи рулевой колонки; 15 – центральная консоль; 16 – боковая панель переключателей; 17 – нижняя левая панель отделки; 18 – кронштейн нижней левой панели отделки; 19 – вентиляционная решетка

Элементы панели приборов показаны на рис. 7.37.

Выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Отсоедините контактные разъемы от передних сидений, затем выверните четыре болта и снимите передние сиденья.

ПРЕДУПРЕЖДЕНИЕ При снятии сидений не повредите обивку.

Шлицевой отверткой снимите верхнюю обивку с передних стоек.

С обратной стороны рулевого колеса шестигранным ключом выверните винты и снимите подушку безопасности водителя (DAB).

Отсоедините контактный разъем подушки безопасности водителя и кнопки звукового сигнала.

Отверните гайку крепления рулевого колеса.

После нанесения меток на рулевой вал и рулевое колесо снимите рулевое колесо специальным приспособлением (09561–11001).

ПРЕДУПРЕЖДЕНИЕ Не сбивайте рулевое колесо ударами молотка – так можно повредить травмобезопасный механизм рулевой колонки.

Выверните винты и снимите верхний и нижний кожухи рулевой колонки.

Отсоедините контактные разъемы и снимите многофункциональный переключатель.

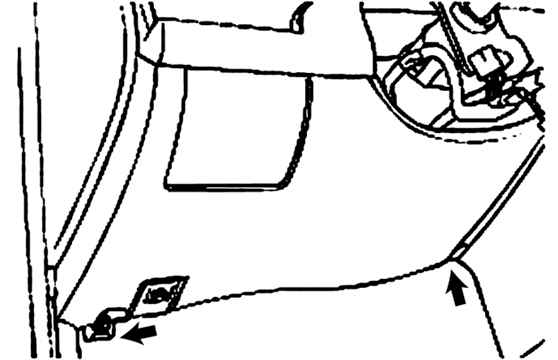

Рис. 7.38. Винты крепления нижней облицовки панели приборов

Выверните два винта и снимите нижнюю облицовку панели приборов (рис. 7.38).

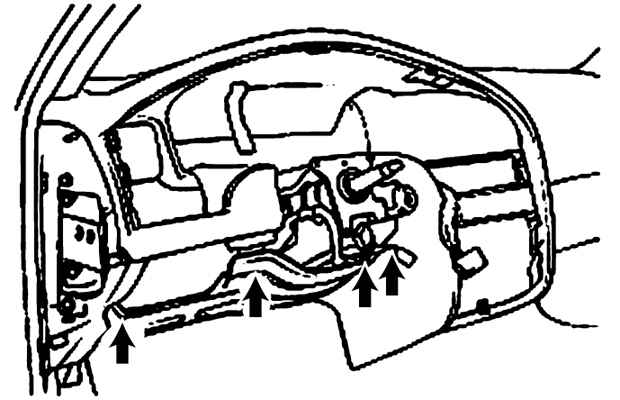

Рис. 7.39. Расположение болтов и гаек крепления кронштейна нижней облицовки панели приборов

Выверните два болта и две гайки, снимите кронштейн нижней облицовки панели приборов (рис. 7.39).

Рис. 7.40. Расположение винтов крепления облицовки комбинации приборов

Выверните винты и снимите облицовку комбинации приборов (рис. 7.40).

Рис. 7.41. Расположение винтов крепления комбинации приборов

Выверните винты и снимите комбинацию приборов (рис. 7.41).

Выверните винты и снимите боковые панели отделки.

Отверткой подденьте декоративную верхнюю крышку в задней части центральной консоли.

Рис. 7.34. Расположение винтов крепления декоративной верхней крышки в задней части центральной консоли

Выверните два винта и снимите декоративную верхнюю крышку с задней части центральной консоли (см. рис. 7.34).

Рис. 7.35. Расположение болтов и винтов крепления центральной консоли

Выверните два болта и два винта крепления центральной консоли (см. рис. 7.35).

Рис. 7.36. Расположение боковых винтов крепления центральной консоли

Выверните четыре боковых винта и снимите центральную консоль (см. рис. 7.36).

Шлицевой отверткой отделите от панели приборов центральную панель и отсоедините от нее контактные разъемы.

Выверните винты, снимите радиоприемник и панель управления кондиционером.

Выверните винты и снимите вещевой ящик.

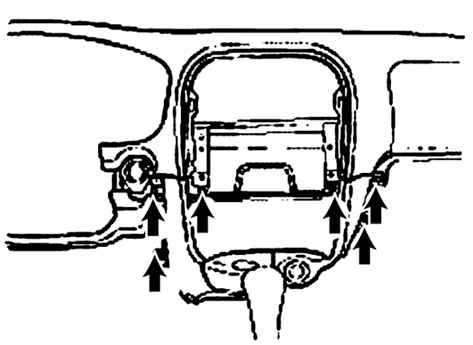

Рис. 7.42. Расположение винтов крепления нижней центральной отделочной панели

Выверните шесть винтов и снимите нижнюю центральную отделочную панель (рис. 7.42).

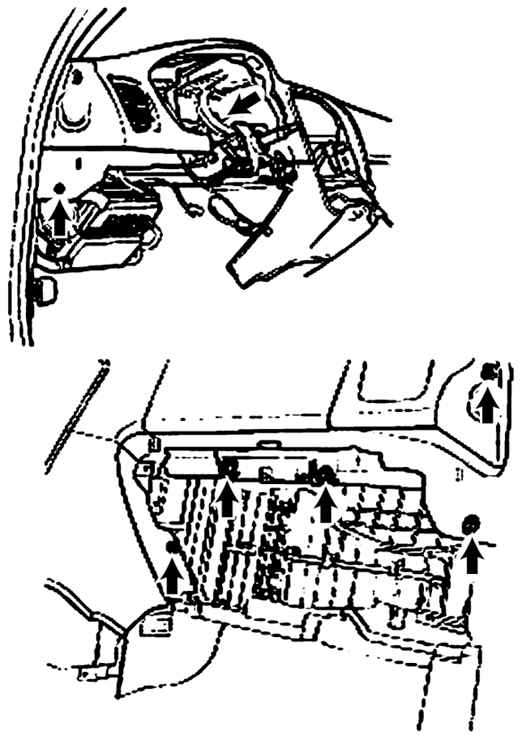

Рис. 7.43. Расположение винтов крепления панели приборов

Выверните винты крепления панели приборов (рис. 7.43).

Отсоедините от панели приборов контактные разъемы.

Снимите воздуховоды с панели приборов.

Выверните винты и снимите с панели приборов боковые вентиляционные решетки.

Выверните винты и снимите с панели приборов подушку безопасности переднего пассажира.

Установка проводится в последовательности, обратной снятию. Надежно соедините и закрепите все контактные разъемы.
