7.7.4. Передняя дверь

Снятие и установка

Рис. 7.6. Использование ткани для снятия пружинной скобы крепления ручки стеклоподъемника

Поднимите стекло и пометьте положение ручки стеклоподъемника. Снимите пружинную скобу крепления ручки стеклоподъемника, вставив кусок ткани между ручкой и обивкой двери и протягивая ткань в одну или другую сторону напротив концов скобы (рис. 7.6). После снятия скобы снимите ручку стеклоподъемника со шлицев вала.

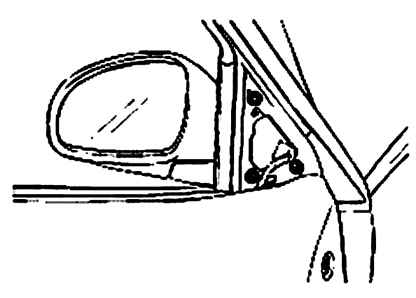

Рис. 7.7. Расположение винтов крепления наружного зеркала заднего вида

Снимите внутреннюю треугольную крышку, выверните три винта и снимите наружное зеркало заднего вида (рис. 7.7).

Снимите крышку внутренней ручки передней двери.

Рис. 7.8. Использование съемника (1) для отделения обивки от двери

Вставьте съемник обивки или отвертку с широким плоским лезвием между обивкой двери и дверью, затем отожмите обивку от двери (рис. 7.8). Отсоедините контактные разъемы.

Снимите кронштейн внутренней ручки двери.

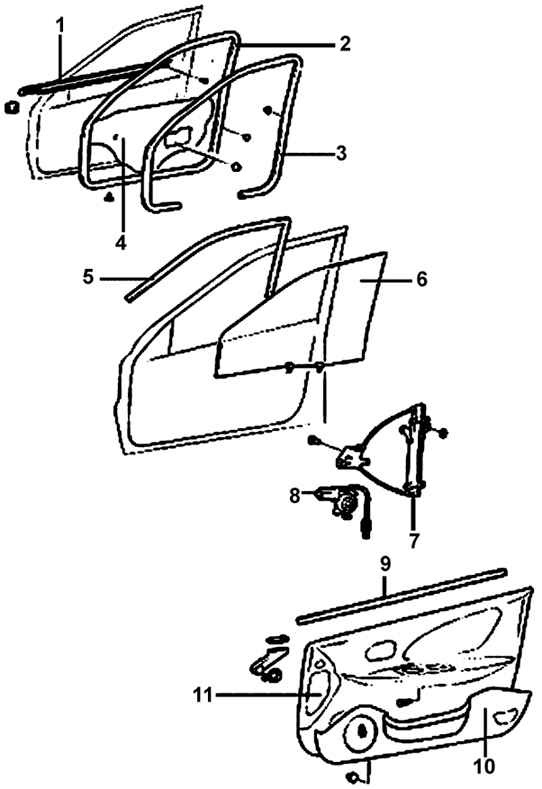

Рис. 7.9. Передняя дверь: 1 – наружный уплотнитель стекла; 2 – уплотнитель передней двери; 3 – уплотнитель кузова для передней двери; 4 – пылевлагозащитная пленка передней двери; 5 – направляющая стекла; 6 – стекло; 7 – стеклоподъемник; 8 – электродвигатель стеклоподъемника; 9 – внутренний уплотнитель стекла; 10 – карман двери; 11 – обивка двери

Снимите пылевлагозащитную пленку, постепенно отделяя ее от рамы двери (рис. 7.9).

Выверните винты и снимите динамик с передней двери.

Снимите наружный уплотнитель ремня передней двери.

Снимите наружный уплотнитель стекла передней двери.

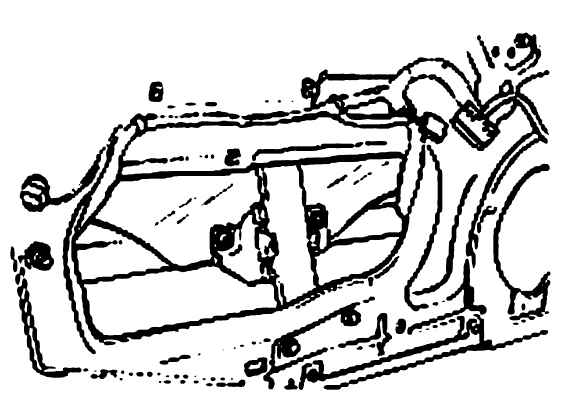

Рис. 7.10. Расположение болтов крепления стекла к стеклоподъемнику

Опустите стекло двери и выверните болты крепления стекла к стеклоподъемнику (рис. 7.10).

Момент затяжки – 8–12 Н·м.

Рис. 7.11. Снятие стекла двери

Поднимая вверх и одновременно наклоняя заднюю часть стекла, снимите стекло двери (рис. 7.11).

Отверните гайки крепления направляющей стеклоподъемника и снимите стеклоподъемник в сборе.

Момент затяжки – 4–6 Н·м.

Снимите замок передней двери и тягу внутренней ручки двери.

Снимите наружную ручку передней двери.

Достаньте из двери жгут проводов.

Снимите боковые молдинги двери.

Снимите направляющую стекла двери и уплотнитель двери.

Установка проводится в последовательности, обратной снятию, с учетом следующего. При установке пленки уплотнения обивки двери бутиловая лента не должна располагаться поверх области крепления фиксаторов отделки двери.

Проверьте совмещение двери с кузовом, а затем равномерность зазора между передним и задним, верхним и нижним краями двери и кузовом.

Зазор по периметру двери и элементами кузова должен быть равномерным.

ПРЕДУПРЕЖДЕНИЕ При регулировке положения петли двери закрепите защитную пленку уплотнения обивки двери на край крыла.

Убедитесь, что дверь закрывается легко и без перекоса. Если дверь имеет люфт, затяните болты крепления шарниров двери.

При необходимости отрегулируйте положение двери относительно смежных поверхностей следующим образом:

– обведите маркером для последующей ориентации ударную пластину замка двери;

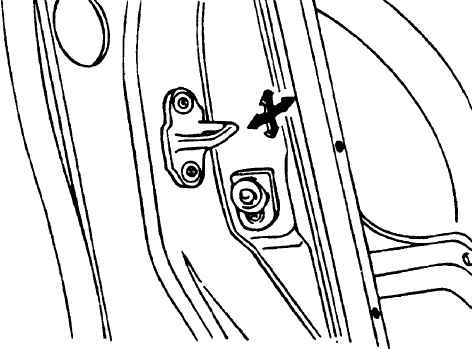

Рис. 7.12. Направления перемещения ударной пластины двери при регулировке положения двери

– ослабьте винты крепления ударной пластины и переместите внутрь или наружу, чтобы обеспечить надежное закрытие двери. Наружная панель двери должна находиться на одном уровне с соседними элементами кузова (рис. 7.12). Передвиньте ударную пластину вверх или вниз для совмещения с пазом замка. Затяните винты и проверьте еще раз надежность закрытия замка и положение двери.

ПРЕДУПРЕЖДЕНИЕ Держите наружную ручку двери в «открытом» положении и прижмите дверь к кузову, чтобы выровнять паз замка двери с ударной пластиной.

Если стекло не поднимается равномерно при его закрывании, снимите обивку двери и, ослабив болты крепления к стеклоподъемнику, отрегулируйте наклон стекла в направлении вперед–назад.

Уплотнение двери требует особого внимания, так как появление на уплотнении трещин и разрывов приводит не только к нарушению герметичности, но и увеличивает шум от потока воздуха при движении автомобиля. Для поддержания уплотнения в хорошем состоянии обрабатывайте его средствами, изготовленными на оленьем жиру, которые и зимой исключают примерзание двери к уплотнению.

У автомобилей с большим сроком эксплуатации уплотнение со временем садится, что приводит к появлению шума от ветра, сквозняка и к проникновению дождевой воды в салон автомобиля.
