6.11. Главный тормозной цилиндр

Отсоедините тормозные трубки от главного тормозного цилиндра и закройте открывшиеся отверстия подходящими пробками.

Отверните гайки крепления главного тормозного цилиндра, поднимите вверх и снимите главный тормозной цилиндр.

ПРЕДУПРЕЖДЕНИЕ Не допускайте попадания тормозной жидкости на окрашенные поверхности автомобиля, в противном случае смойте ее водой.

Снимите крышку с бачка и слейте тормозную жидкость в подходящую емкость.

Снимите бачок с главного тормозного цилиндра.

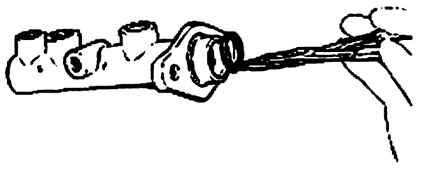

Рис. 6.29. Извлечение стопорного кольца из корпуса главного тормозного цилиндра

Плоскогубцами выньте стопорное кольцо из корпуса главного тормозного цилиндра (рис. 6.29).

Только на автомобилях с ABS снимите стопор поршня.

Извлеките первичный поршень в сборе.

Протолкните отверткой вторичный поршень вниз на всю длину и снимите стопор поршня (только автомобили с ABS).

Извлеките вторичный поршень в сборе.

ПРЕДУПРЕЖДЕНИЕ Не разбирайте узлы первичного и вторичного поршней.

Проверьте внутреннюю поверхность корпуса главного цилиндра на отсутствие коррозии и задиров.

Проверьте главный цилиндр на отсутствие износа или повреждений. При необходимости очистите или замените цилиндр.

ПРЕДУПРЕЖДЕНИЯ Если повреждено отверстие цилиндра корпуса главного тормозного цилиндра, замените главный тормозной цилиндр в сборе. Для удаления загрязнений очистите корпус главного тормозного цилиндра изопропиловым спиртом.

Нанесите тормозную жидкость на втулки и резиновые детали главного тормозного цилиндра.

Осторожно вставьте две пружины и поршни внутрь корпуса главного тормозного цилиндра.

Отверткой протолкните поршни внутрь и установите стопорное кольцо.

Отверткой протолкните поршень на всю длину и установите его стопор.

Установите две резиновые втулки.

Установите крышку на бачок.

Измерьте и отрегулируйте выступание толкателя, которое должно быть (8,25±0,125) мм.

Установите главный тормозной цилиндр на вакуумный усилитель тормозов.

Подсоедините тормозные трубки к главному тормозному цилиндру.

Залейте тормозную жидкость в бачок.

Удалите из главного тормозного цилиндра воздух, попавший туда при установке тормозных трубок. Резко нажмите на педаль тормоза, отверните на пол-оборота гайку крепления тормозной трубки к главному тормозному цилиндру при нажатой педали. Продолжая нажимать на педаль, вытесните находящуюся в системе жидкость вместе с воздухом. После того как педаль достигнет крайнего переднего положения и вытекание жидкости прекратится, заверните гайку крепления тормозной трубки. Повторяйте эти операции до тех пор, пока из главного тормозного цилиндра не перестанет выходить воздух.
