3.2.10. Рычаг переключения передач

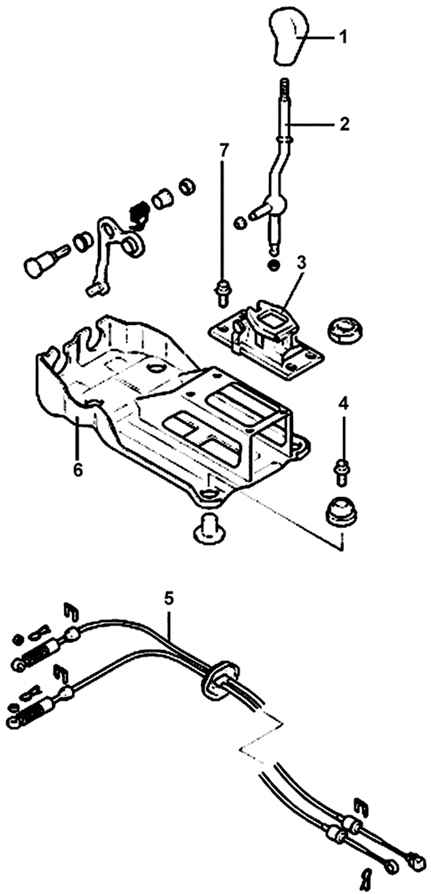

Рис. 3.26. Рычаг переключения передач: 1 – ручка; 2 – рычаг переключения передач; 3 – корпус; 4, 7 – болты, 9–14 Н·м; 5 – тросы управления коробкой передач в сборе; 6 – кронштейн

Рычаг переключения передач показан на рис. 3.26.

Снимите центральную консоль в сборе.

Снимите рычаг переключения передач в сборе.

Снимите фиксатор и выверните болты.

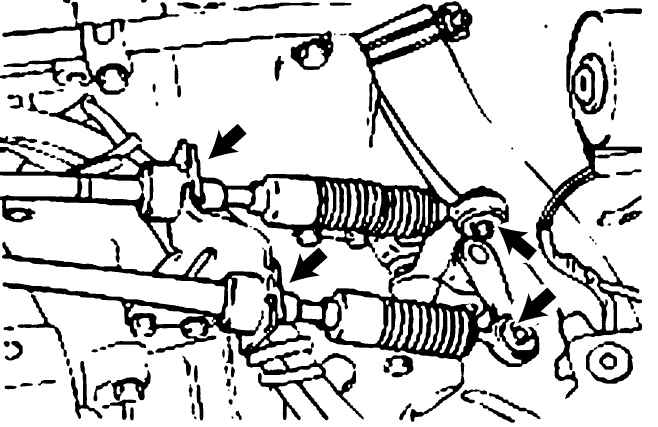

Рис. 3.27. Места крепления тросов управления коробкой передач (со стороны коробки передач)

Снимите шплинты и зажимы крепления тросов управления коробкой передач со стороны коробки передач (рис. 3.27).

Проверьте действие троса выбора передач и отсутствие повреждений.

Проверьте действие троса переключения передач и отсутствие повреждений.

Проверьте чехол на отсутствие повреждений.

Проверьте каждую втулку на отсутствие износа, истирания, заклинивания и повреждений.

Проверьте пружину на отсутствие повреждений и уменьшения упругости.

Установите рычаг переключения передач в сборе.

Установите тросы переключения и выбора передач.
