2.5.6. Катушки зажигания двигателей V6 2,7 л

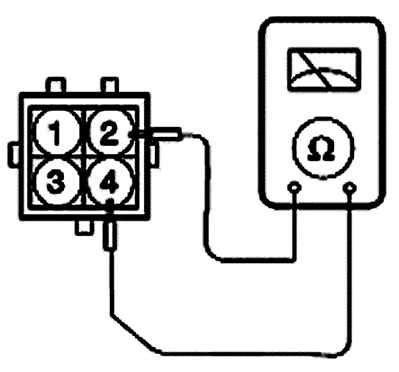

Рис. 2.128. Измерение сопротивления первичной обмотки катушки зажигания двигателей V6 2,7 л

Измерение сопротивления первичной обмотки. Измерьте сопротивление между контактами «1» и «2» (обмотки цилиндров №3 и №6) разъема катушки зажигания, между контактами «2» и «4» (обмотки цилиндров №1 и №4) и между контактами «2» и «3» (обмотки цилиндров №2 и №5) (рис. 2.128).

Номинальное сопротивление – (0,74±10%) Ом.

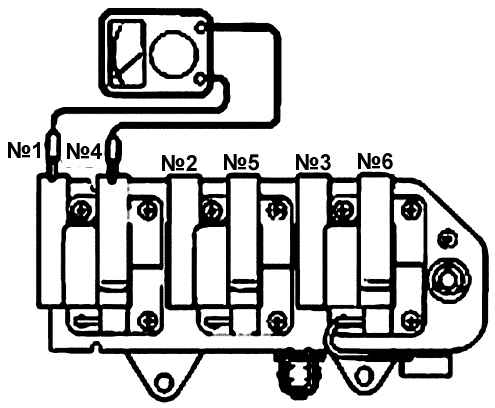

Рис. 2.129. Измерение сопротивления вторичной обмотки катушки зажигания двигателей V6 2,7 л

Измерение сопротивления вторичной обмотки. Измерьте сопротивление между клеммами высокого напряжения цилиндров №3 и №6, клеммами цилиндров №1 и №4 и клеммами цилиндров №2 и №5 (рис. 2.129).

Номинальное сопротивление – (13,3±15%) кОм.

ПРЕДУПРЕЖДЕНИЕ При измерении сопротивления вторичной обмотки катушки зажигания не забудьте отсоединить разъем катушки зажигания.
