2.2.6. Ремни привода вспомогательных агрегатов

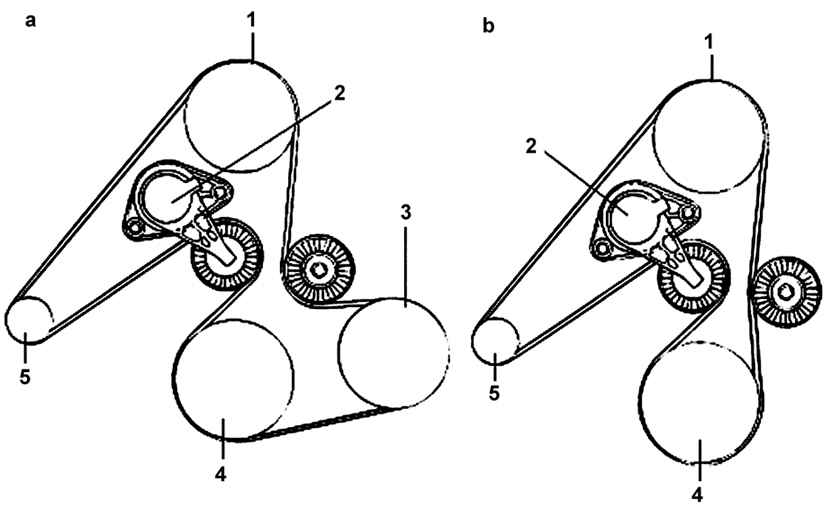

Рис. 2.73. Расположение поликлиновых ремней на шкивах: а – с кондиционером; b – без кондиционера; 1 – шкив насоса усилителя рулевого управления; 2 – натяжное устройство; 3 – шкив компрессора кондиционера; 4 – шкив коленчатого вала; 5 – шкив генератора

Проверьте состояние, натяжение и расположение ремней на шкивах (рис. 2.73).

Наденьте ремень привода вспомогательных агрегатов на ролик натяжного устройства, установите натяжное устройство и закрепите его болтами.

Если натяжное устройство уже установлено, чтобы обеспечить установку ремня, выверните болты и снимите натяжное устройство.

Момент затяжки болтов крепления натяжного устройства – 20–27 Н·м.

Установите ремень в следующем порядке:

– шкив генератора;

– шкив насоса усилителя рулевого управления;

– шкив коленчатого вала;

– шкив компрессора кондиционера.

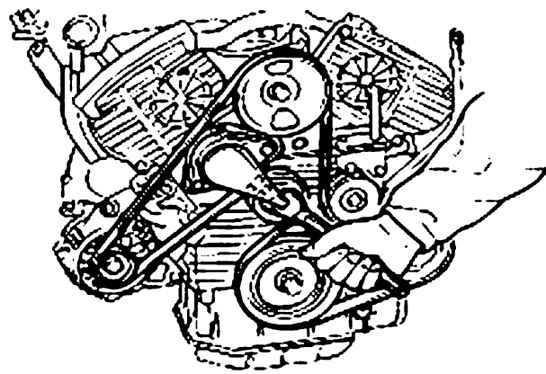

Рис. 2.74. Использование ключа на 16 мм для поворота натяжного устройства

Ключом на 16 мм поверните натяжное устройство по часовой стрелке (на угол около 14°) и наденьте ремень на направляющий шкив (рис. 2.74).

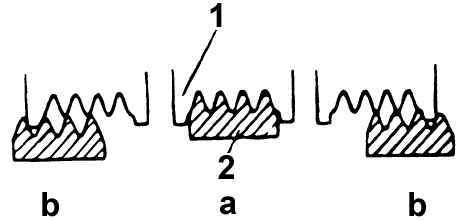

Рис. 2.4. Расположение ремня привода вспомогательных агрегатов на шкиву: а – правильно; b – неправильно; 1 – шкив; 2 – ремень

При установке ремня на ролик убедитесь, что он проходит по центру ролика (см. рис. 2.4).

Указатель натяжного устройства должен находиться между метками «MIN» и «MAX», в противном случае замените ремень.
