4.4.2. Верхний рычаг, нижний рычаг и вспомогательное соединениеЗамена втулки продольного рычага
|
|

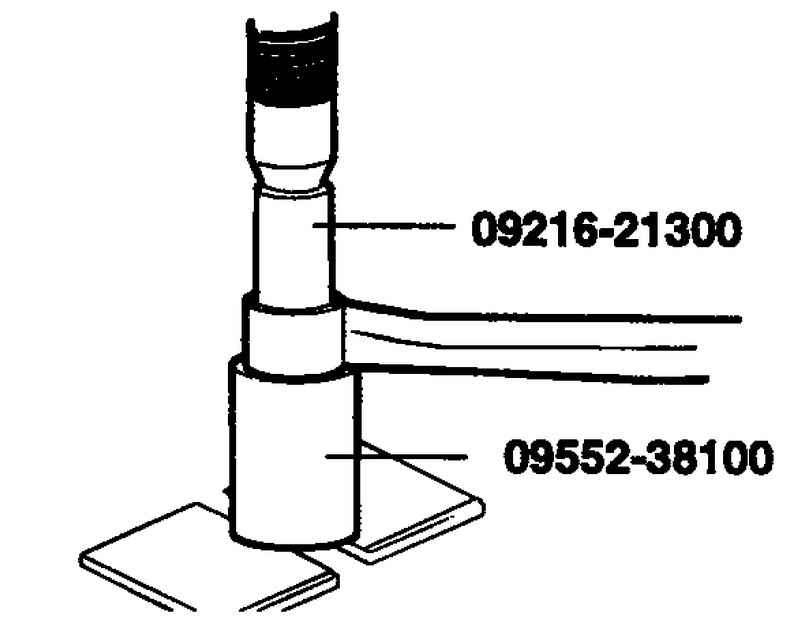

Рис. 4.40. Запрессовка втулки продольного рычага
|
Используя специальный инструмент, запрессуйте втулку продольного рычага ( рис. 4.40).
|
|

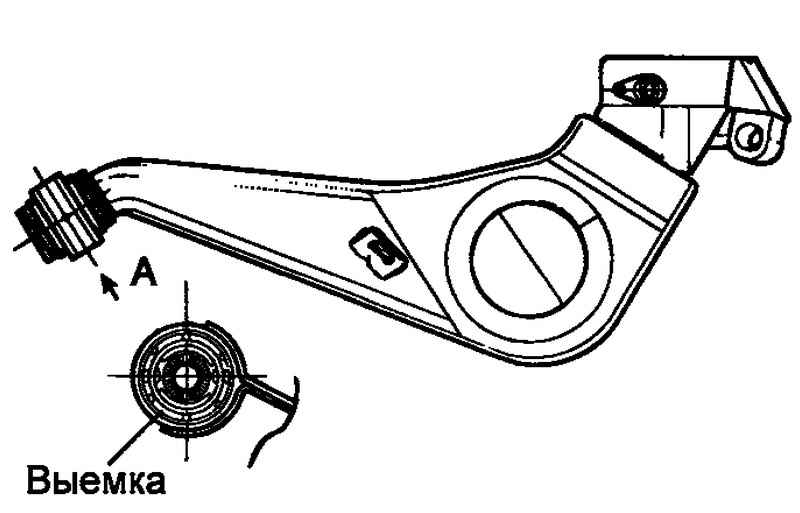

Рис. 4.41. Схема расположения втулки относительно выемки продольного рычага
|
|
ПРИМЕЧАНИЕ
Расположите втулку относительно выемки продольного рычага, как показано на рисунке 4.41. Затем запрессуйте втулку.
Отклонение: ±3° или меньше.
Номинальное усилие для запрессовки втулки: 150 Н.
|
|
