2.5.9. Затяжка болтов головки блока цилиндров

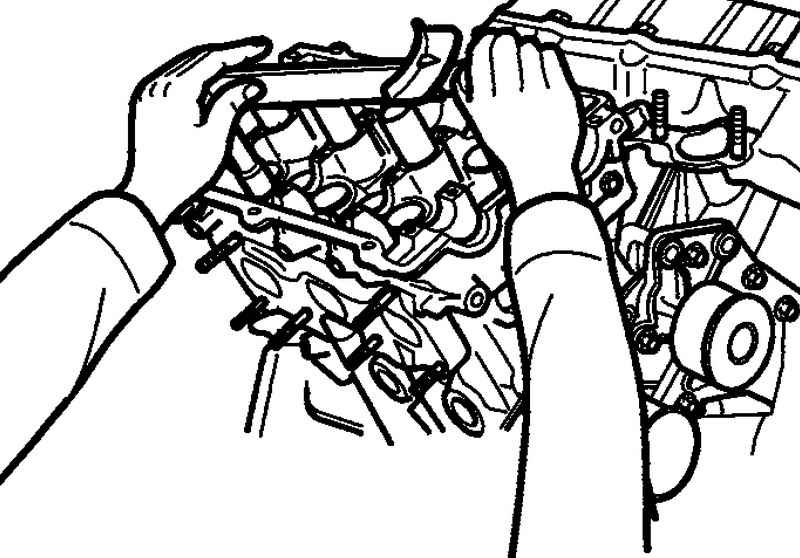

Рис. 2.200. Затягивание болтов крепления головки цилиндров

Ослабьте все болты и затяните их номинальным моментом (рис. 2.200).

Момент затяжки болтов крепления головки цилиндров (температура двигателя примерно 20 °С): 25 Н·м +(58–62°) +(43–47°).

При затяжке болтов крепления головки цилиндров применяется комбинированный динамометрическо – угловой способ затяжки.

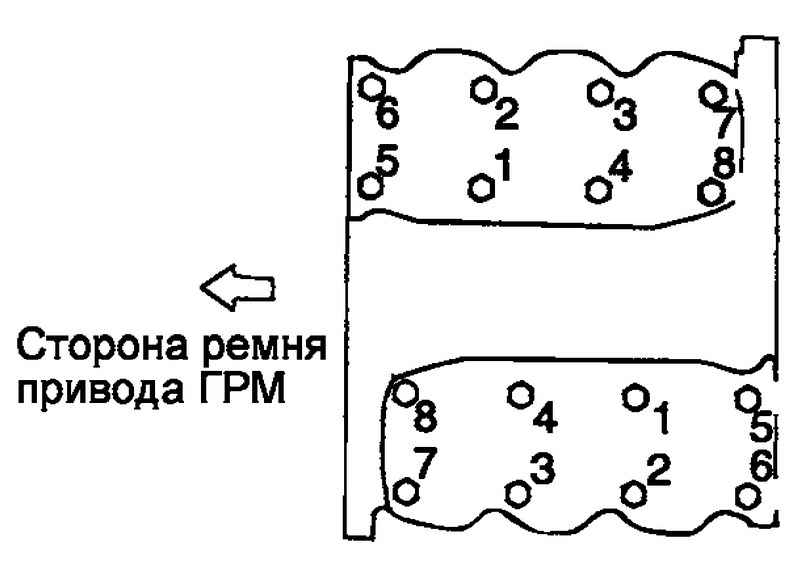

Рис. 2.201. Последовательность затягивания болтов крепления головки цилиндров

Болты затягивайте в последовательности, показанной на рисунке 2.201.

ПРИМЕЧАНИЕ Прогрейте двигатель до рабочей температуры. После остывания двигателя повторите процедуру подтяжки болтов.
