2.4.4. Снятие, проверка и установка приемной трубы системы выпуска (с нейтрализатором)

Отверните болты крепления приемной трубы системы выпуска к центральной трубе.

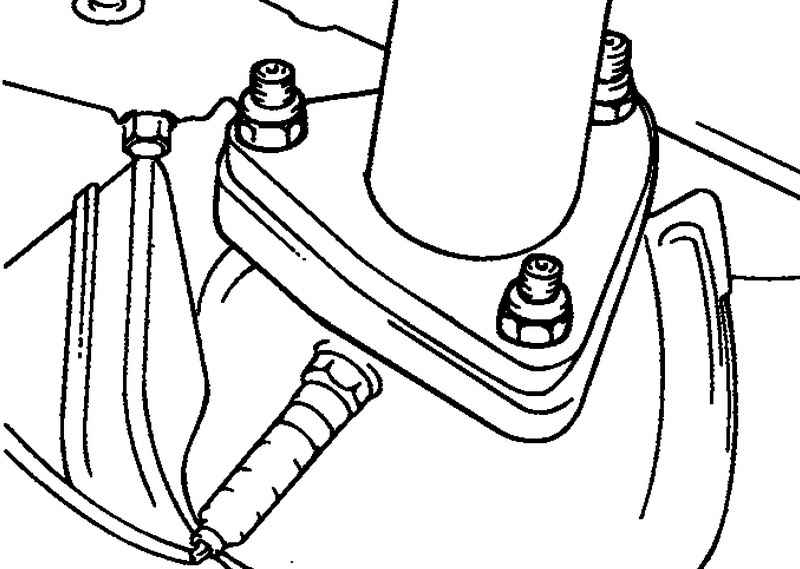

Рис. 2.188. Крепление приемной трубы системы выпуска к выпускному коллектору

Отверните болты и гайки крепления приемной трубы системы выпуска к выпускному коллектору (рис. 2.188).

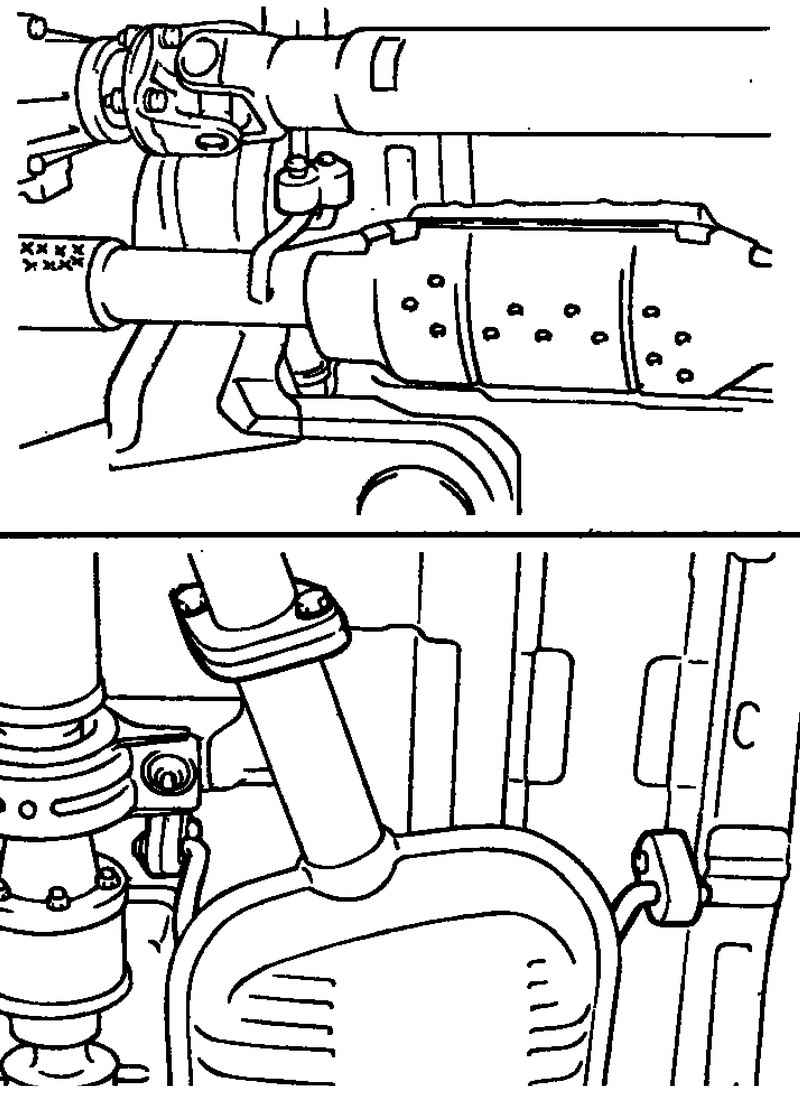

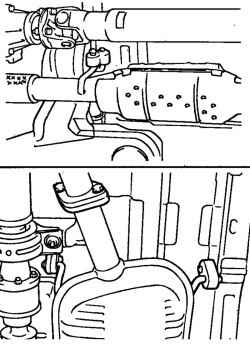

Рис. 2.189. Резинометаллические кронштейны

Снимите приемную трубу системы выпуска с резинометаллических кронштейнов (рис. 2.189).

Проверьте отсутствие деформаций, прогаров и трещин на глушителе и трубах системы выпуска.

Оцените состояние резинометаллических кронштейнов.

Установите компоненты системы выпуска в следующем порядке: сначала приемную трубу системы выпуска (с нейтрализатором), затем центральную трубу системы выпуска и основной глушитель. Временно затяните крепление компонентов системы выпуска.

Подвесьте компоненты на резинометаллических кронштейнах и выровняйте зазоры с кузовом с обеих сторон.

Надежно затяните крепления компонентов системы выпуска. Убедитесь в отсутствии контакта компонентов системы выпуска с какими-либо деталями кузова автомобиля.
