2.11.26. Таблица 2.26. Проверки диагностических кодов (кодов неисправностей) (для автомобилей с двигателем 2,4 I4-EOBD)

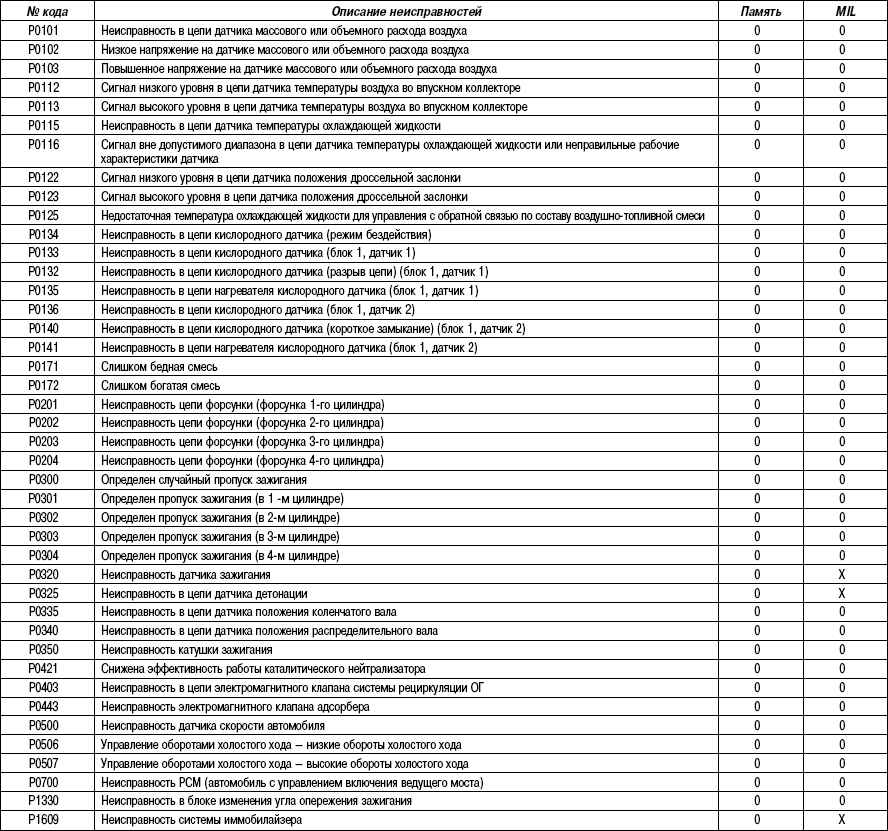

Таблица 2.26. Проверки диагностических кодов (кодов неисправностей) (для автомобилей с двигателем 2,4 I4-EOBD)
