2.1.11. Регулировка ремня привода генератора

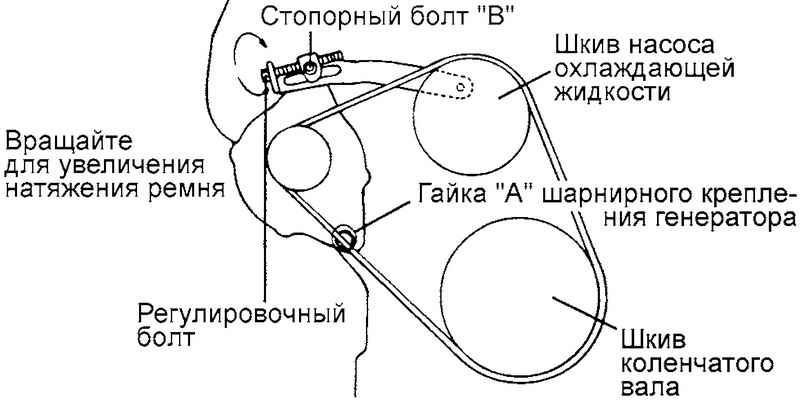

Рис. 2.12. Контур ремня привода генератора

ВНИМАНИЕ Ослабление натяжения ремня, приводит к появлению звука проскальзывания и быстрому износу ремня. При слишком большом натяжении ремня возникает вероятность поломки подшипников насоса охлаждающей жидкости или генератора.

Ослабьте гайку «А» шарнирного крепления генератора и стопорный болт «В» регулировочной планки генератора.

Вращая регулировочный болт, отрегулируйте натяжение и прогиб ремня до номинальных значений.

Затяните стопорный болт «В» регулировочной планки генератора.

Затяните гайку «А» шарнирного крепления генератора.

Проверьте натяжение или прогиб ремня и при необходимости проведите повторную регулировку.

Моменты затяжки:

гайка «А» – 35–55 Н·м;

болт «В» – 20–25 Н·м;

регулировочный болт – 8–12 Н·м.
