1.5.7. Использование удерживающего приспособления для детей с системой крепления «ISOFIX»

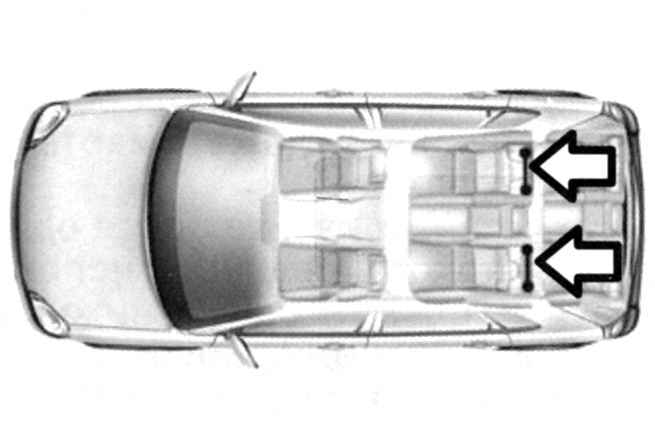

Рис. 1.169. Места установки удерживающего приспособления для детей с системой крепления «ISOFIX»

ISOFIX – стандартизированный метод крепления удерживающего приспособления для детей (детского сиденья), при котором используются специальные кронштейны крепления, оборудованные на заднем сиденьи автомобиля (рис. 1.169).

При использовании этого метода достигается большая безопасность перевозки детей, а также более быстрая и легкая установка детского сиденья.

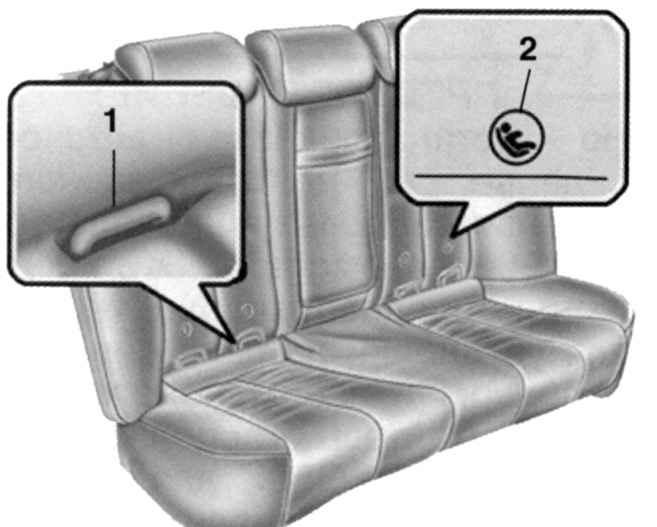

Рис. 1.170. Крепления удерживающей системы «ISOFIX»: 1 – нижний кронштейн для установки удерживающего приспособления для детей с системой крепления «ISOFIX»; 2 – указатель места расположения кронштейнов

Между подушками и спинкой заднего сиденья расположена пара нижних кронштейнов для установки удерживающего приспособления для детей с системой крепления «ISOFIX» (рис. 1.170).

Детское сиденье крепится в нижних креплениях и монтажной лямкой в креплении, находящемся в багажном отделении. Монтаж удерживающего приспособления для детей с системой крепления «ISOFIX» производится в соответствии с инструкцией завода-изготовителя этого устройства.

ПРИМЕЧАНИЕ Удерживающее приспособление для детей с системой крепления «ISOFIX» может использоваться только в том случае, если оно одобрено в соответствии с требованиями ECE-R44.

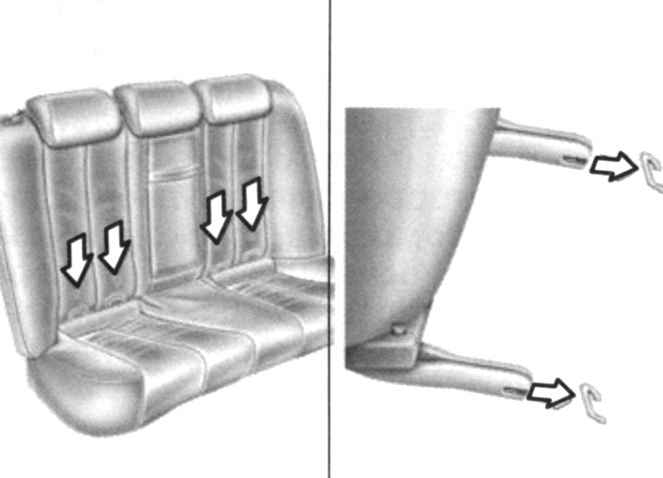

Рис. 1.171. Установка удерживающего приспособления для детей

Вставьте соединительные разъемы удерживающего приспособления для детей в нижние крепления, при правильной установке раздастся характерный щелчок (рис. 1.171).

Присоедините крючок монтажной лямки к кронштейну анкерного крепления и потяните лямку, чтобы надежно присоединить крючок к скобе.

L2: место пригодно для установки детских сидений модели «PegPerego primo Viaggio», соответствующих весовой категории, в которую попадает ребенок.

L4: место пригодно для установки детских сидений модели «GRACO Autobaby», соответствующих весовой категории, в которую попадает ребенок.

L5: место пригодно для установки детских сидений модели «Romer Lord Plus», соответствующих весовой категории, в которую попадает ребенок.

L6: место пригодно для установки детских сидений модели «Euro Kids Star», соответствующих весовой категории, в которую попадает ребенок.

L7: место пригодно для установки детских сидений модели «BeSafe iZi COMFORT», соответствующих весовой категории, в которую попадает ребенок.

L9: место пригодно для установки детских сидений модели «Bebe comfort HiPSOS», соответствующих весовой категории, в которую попадает ребенок.

L10: место пригодно для установки детских сидений модели «ROMER ISOFIX GR1», соответствующих весовой категории, в которую попадает ребенок.

U: место пригодно для установки «универсальных» детских сидений, соответствующих весовой категории, в которую попадает ребенок.

UF: место пригодно для установки «универсальных» детских сидений, в которых ребенок располагается лицом по ходу движения автомобиля, и соответствующих весовой категории, в которую попадает ребенок.

X: место непригодно для установки детских сидений для данной весовой категории.
