1.2.14. Люк (дополнительное оборудование)

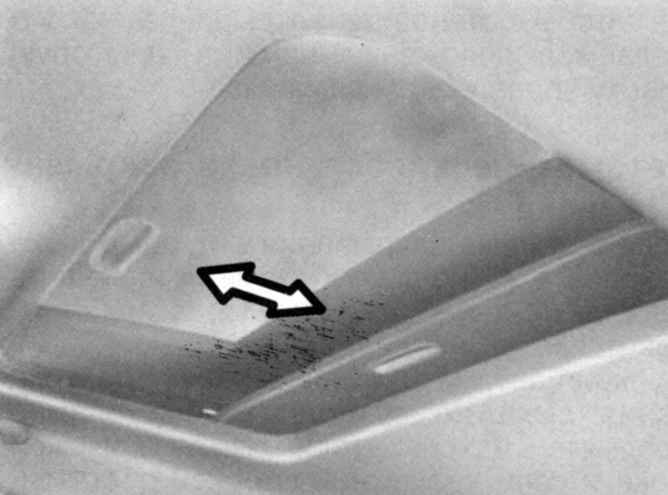

Рис. 1.73. Солнцезащитная шторка

Автомобиль оборудован выдвижной солнцезащитной шторкой, которая при закрытом люке пропускает в салон автомобиля свет или препятствовует его попаданию. чтобы открыть или закрыть солнцезащитную шторку, сдвиньте ее вручную вперед или назад (рис. 1.73).

ВНИМАНИЕ Никогда не регулируйте солнцезащитную шторку во время движения автомобиля. Таким образом можно потерять контроль над управлением, что, в свою очередь, может привести к серьезному или смертельному травмированию в результате дорожно-транспортного происшествия.

Если автомобиль оборудован электроприводом люка, его можно открыть или наклонить люк помощи кнопок, расположенных на верхней консоле. Люком можно управлять только в том случае, когда ключ в замке зажигания находится в положении «ON» («Вкл.»).

Полное открывание люка:

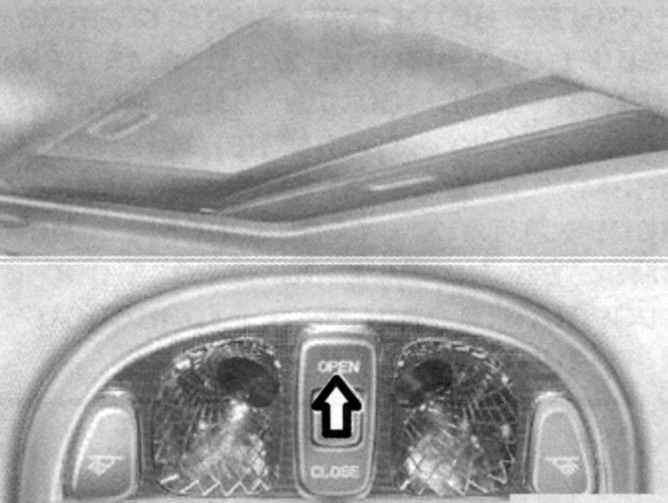

Рис. 1.74. Кнопка открывания люка

Чтобы полностью открыть люк, нажмите и удерживайте (более 1 с) кнопку «OPEN», расположенную на верхней консоле. чтобы остановить открывание люка в желаемом положении, нажмите на любую кнопку управлением люка (рис. 1.74).

Неполное открывание люка:

Для неполного открывания люка нажмите кнопку «OPEN», расположенную на верхней консоли, менее чем на 0,5 с.

Полное закрывание люка:

Чтобы полностью закрыть люк, нажмите и удерживайте (более 1 с) кнопку «CLOSE», расположенную на верхней консоле. чтобы остановить закрывание люка в желаемом положении, нажмите на любую кнопку управлением люка.

Автоматическая остановка закрывания люка:

Если во время закрывания в проеме люка находятся какие-либо предметы или часть тела, люк остановится.

Функция автоматической остановки закрывания люка не сработает, если размер предмета, находящегося между крышкой люка и солнцезащитной шторкой, достаточно мал.

Перед закрыванием люка убедитесь, что в проеме нет посторонних предметов.

ВНИМАНИЕ Не закрывайте люк, если между крышкой и краем люка находятся чьи-либо руки, плечи или другие части тела, поскольку это может привести к травмированию.

Неполное закрывание люка.

Для неполного закрывания люка нажмите кнопку «CLOSE», расположенную на верхней консоли, менее чем на 0,5 с.

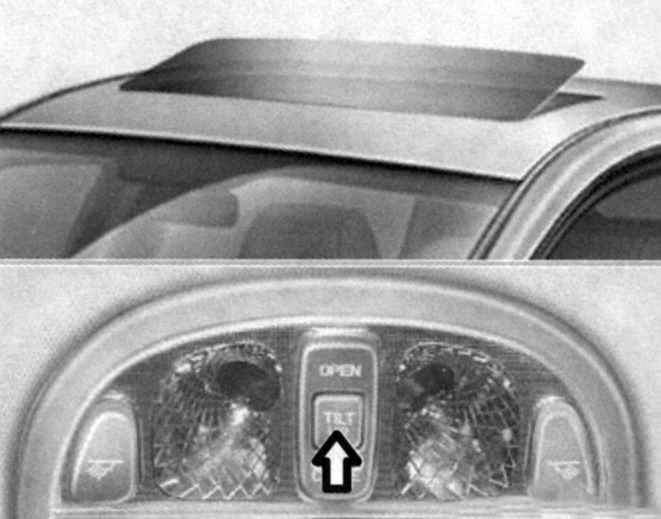

Рис. 1.75. Кнопка управления наклоном люка

Полный подъем люка:

Чтобы полностью поднять люк, нажмите и удерживайте (более 1 с) кнопку «TILT UP», расположенную на верхней консоле. чтобы остановить подъем люка в желаемом положении, нажмите на любую кнопку управлением люка.

Неполный подъем люка:

Для неполного подъема люка нажмите кнопку «TILT UP», расположенную на верхней консоли, менее чем на 0,5 с.

Опускание люка:

Чтобы опустить люк нажмите кнопку «CLOSE», расположенную на верхней консоли, и удерживайте ее до полного закрывания люка.

ПРИМЕЧАНИЕ После дождя или мойки автомобиля перед тем как открыть люк, удалите с него остатки воды.

ВНИМАНИЕ Не закрывайте люк, если между крышкой и краем люка находятся чьи-либо руки, плечи или другие части тела, поскольку это может привести к травмированию. Никогда не высовывайте какие-либо части тела (голову, руки) из люка. Во время движения автомобиля, голова, руки или другие части тела любого из пассажиров должны находиться вне зоны открытого люка. Иначе, это может привести к травмированию при резком торможении или аварийной ситуации. Не открывайте люк при очень низкой температуре окружающего воздуха или если он покрыт льдом или снегом. Периодически удаляйте грязь, скапливающуюся на направляющих люка. Во избежание поломки мотора и механизма открывания люка не держите нажатым выключатель дольше, чем это необходимо.

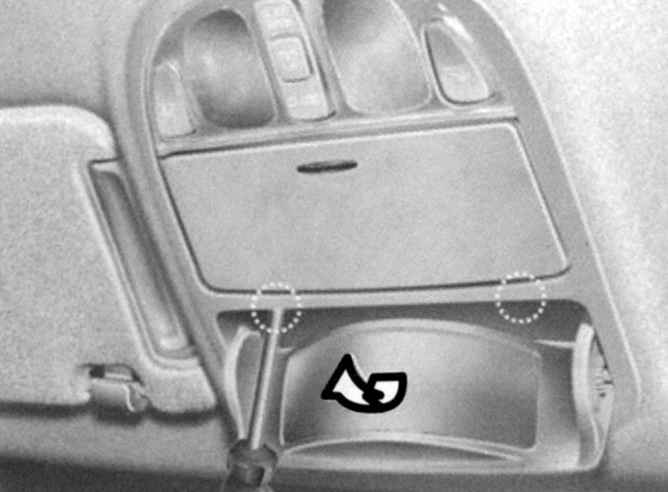

Рис. 1.76. Ручной привод люка

Если электрический привод люка не работает, осуществите действия, описанные ниже.

1. Откройте крышку вспомогательного зеркала.

2. С помощью крестовой отвертки выверните два винта крепления передней верхней консоли.

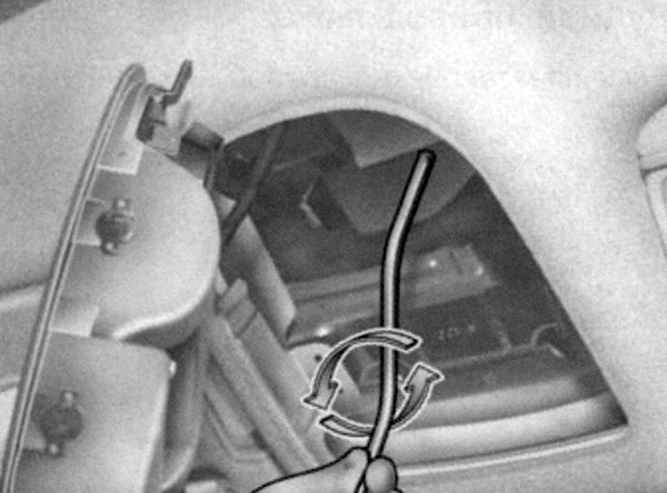

Рис. 1.77. Установка торцевого ключа

3. Вставьте ключ с шестигранной торцевой головкой в гнездо. Этот ключ находится в багажнике автомобиля или в вещевом ящике (рис. 1.77).

4. Чтобы открыть люк, поворачивайте ключ по часовой стрелке, а чтобы его закрыть – против часовой стрелки.

После разряда аккумуляторной батареи, ее отсоединения, если люк был перемещен вручную с помощью шестигранного ключа, необходима перезагрузка электропривода люка.

1. Переведите ключ зажигания в положение «ON».

2. Нажмите и удерживайте более 1 с кнопку «TILT UP», чтобы полностью поднять люк, если он закрыт. Затем отпустите кнопку.

3. Нажмите кнопку «TILT UP» еще раз и удерживайте ее, пока люк полностью закроется, а затем поднимется немного выше максимального положения.

4. Нажмите и удерживайте кнопку «TILT UP» более 5 с, для того чтобы полностью опустить/открыть или закрыть люк. Затем отпустите кнопку.

ВНИМАНИЕ Если не выполнить перезагрузку привода люка, то он может работать неправильно.
