8.2.5. Снятие и установка передней двери

Ослабьте винт крепления внутренней ручки двери и отсоедините ее.

Ослабьтесь винты крепления боковой панели двери.

С помощью съемника снимите боковую панель.

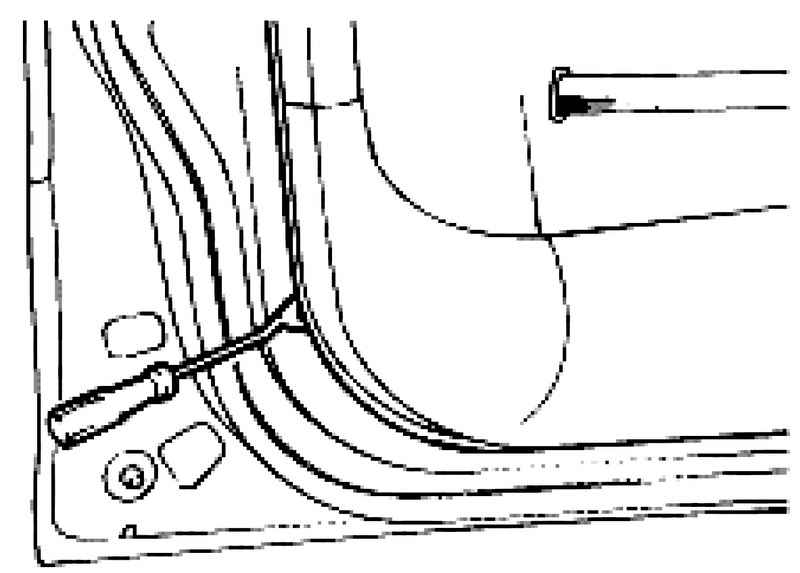

Рис. 8.16. Снятие обивки двери

С помощью отвертки отсоедините обивку передней двери (рис. 8.16).

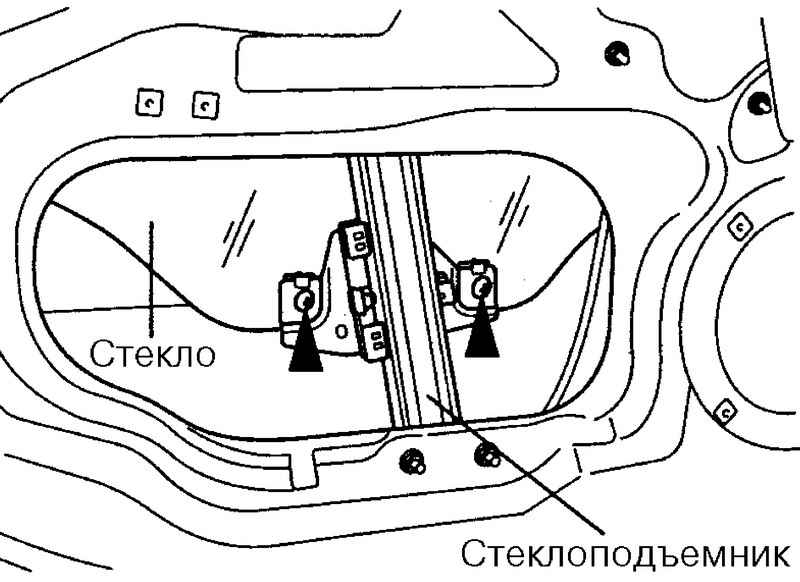

Рис. 8.17. Опускание стекла

Нажатием на переключатель стеклоподъемника осторожно опустите стекло так, чтобы в проеме короба двери оказались 2 болта крепления стекла, и отверните болты.

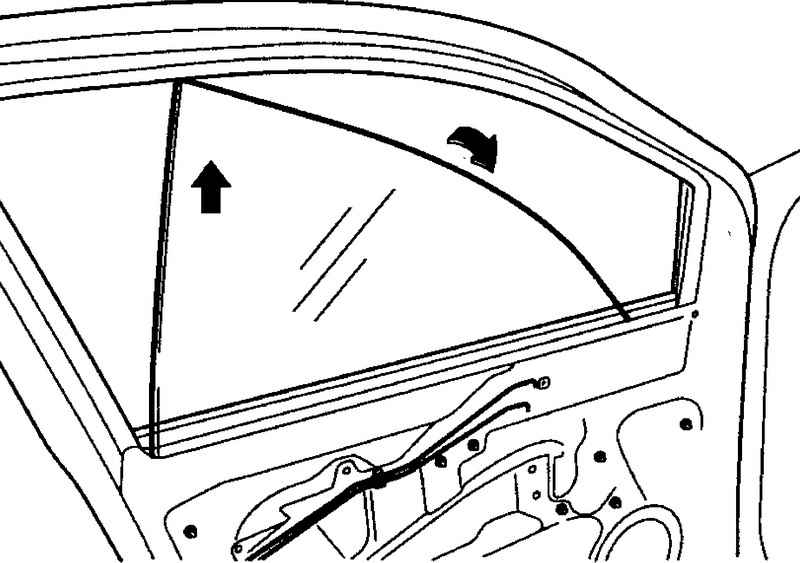

Рис. 8.18. Извлечение стекла

Выведите стекло из уплотнителя и осторожно выньте из проема (рис. 8.18).

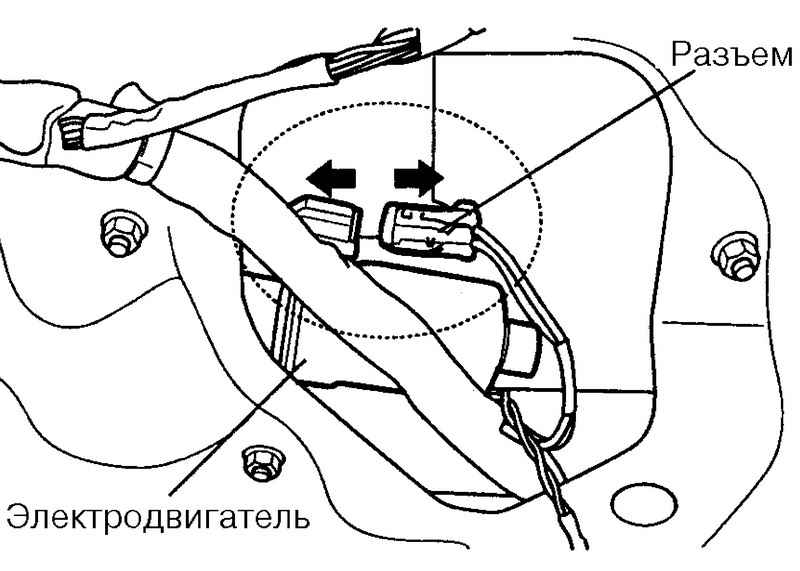

Рис. 8.19. Разъем электродвигателя стеклоподъемника

Разъедините разъем электродвигателя стеклоподъемника (рис. 8.19).

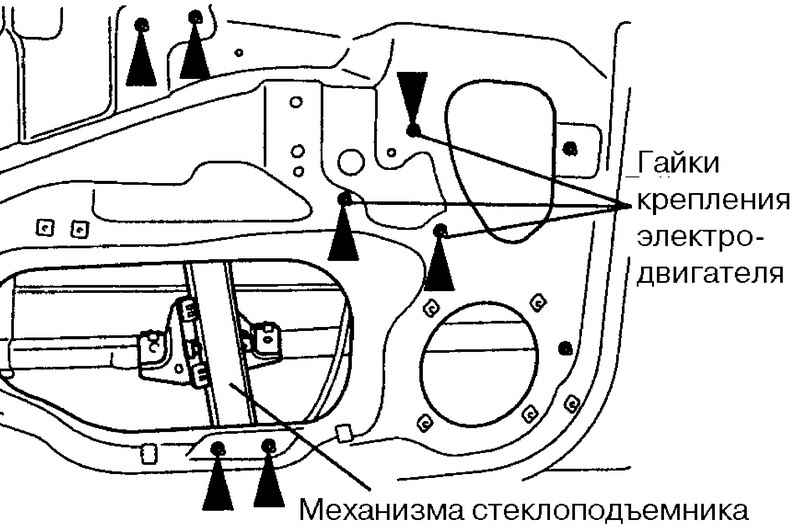

Рис. 8.20. Крепление стеклоподъемника

Снимите стеклоподъемник в сборе, отвернув гайки крепления механизма стеклоподъемника (4ЕА) и гайки крепления электродвигателя (ЗЕА) (рис. 8.20).

Снимите передний желобок, отвернув гайки крепления (2ЕА).

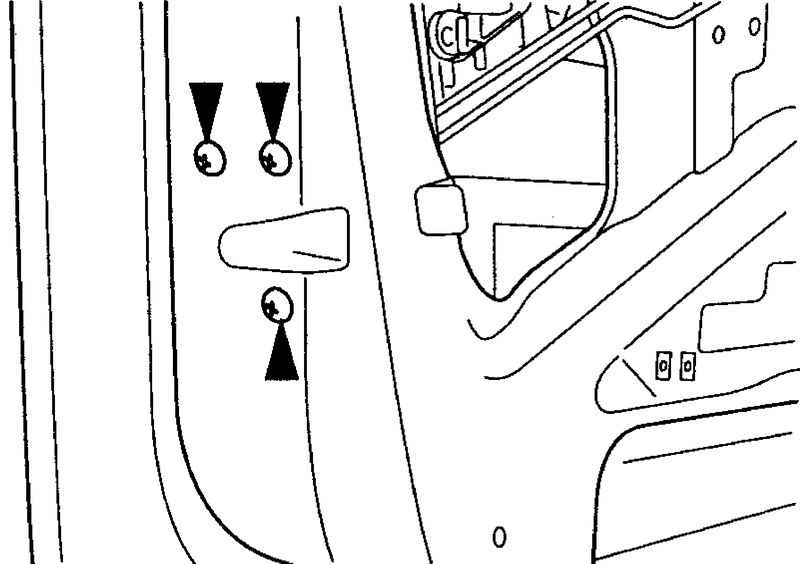

Рис. 8.21. Болты крепления замка

Отверните винты крепления замка (рис. 8.21).

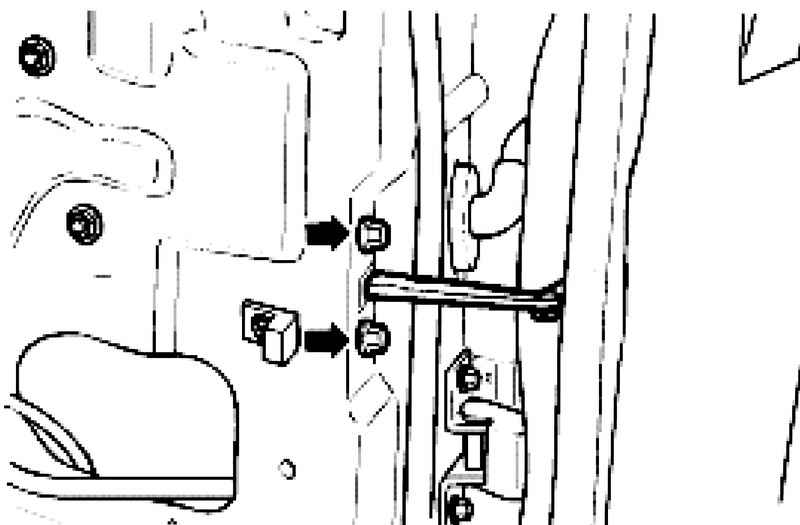

Снимите монтажные болты ограничителя открывания передней двери (2EA).

Снимите передние монтажные болты дверной петли и отсоедините соединитель.

Рис. 8.22. Снятие передней двери

Снимите переднюю дверь (рис. 8.22).

Установка производится в порядке, обратном снятию.

Снятие и установка наружного зеркала заднего вида

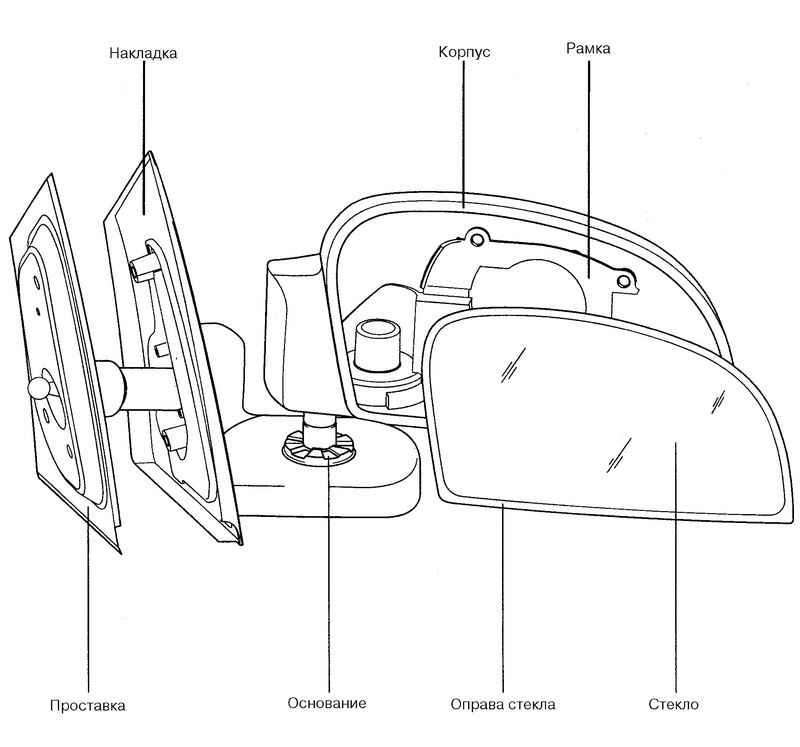

Рис. 8.23. Наружное зеркало заднего вида

Снятие

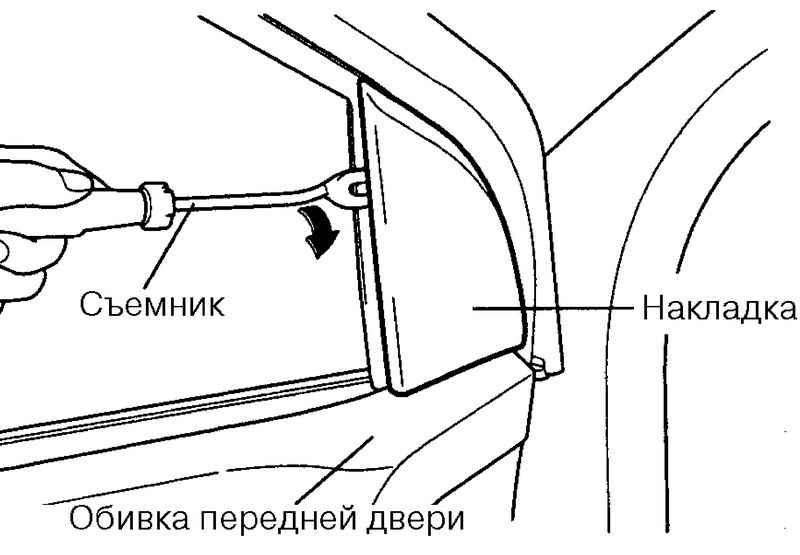

Рис. 8.24. Снятие накладки

Снимите накладку (рис. 8.24).

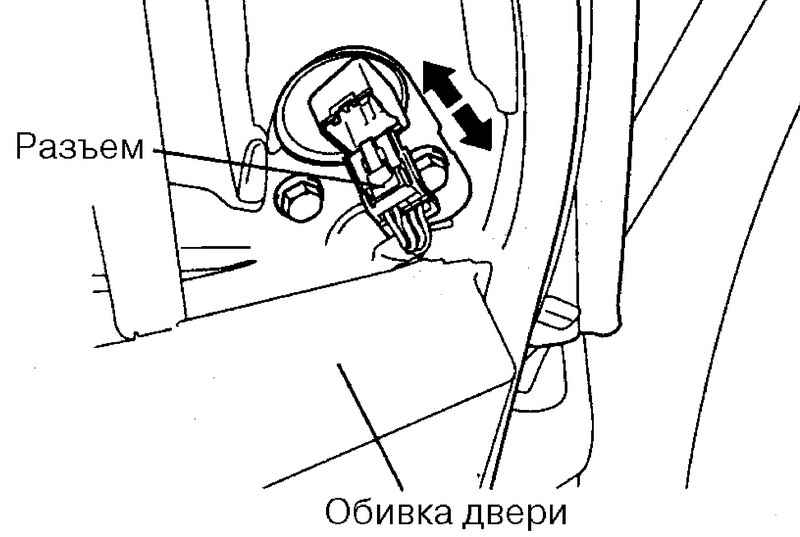

Рис. 8.25. Разъем проводов

Разъедините разъем проводов (рис. 8.25).

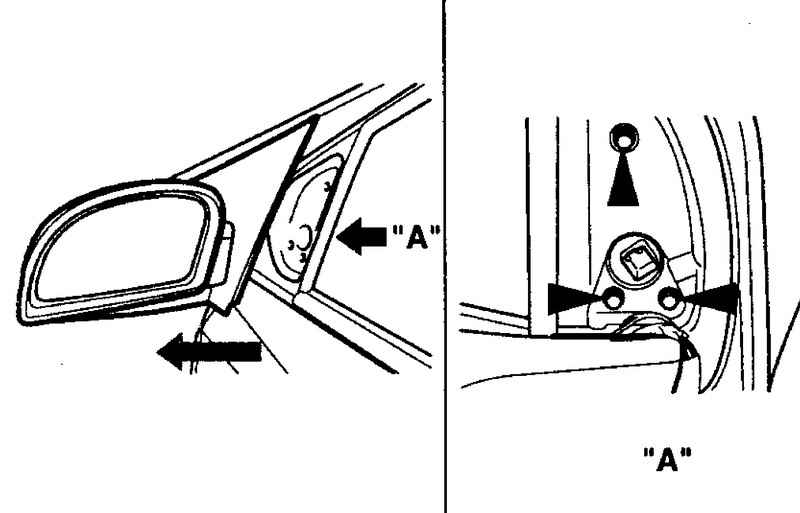

Рис. 8.26. Снятие зеркала

Снимите наружное зеркало заднего вида, отвернув болты крепления (рис. 8.26).

Установка производится в порядке, обратном снятию.
