2.7.7.30. Условия запоминания кодов неисправности

ЭБУ заносит в память код неисправности (контрольная лампа неисправности системы управления двигателем не загорается), если в двух циклах вождения напряжение сигнала датчика детонации падает ниже 650 мВ в течение в 4 с при наличии следующих условий:

– стартер не работает;

– частота вращения коленчатого вала выше 3000 мин^-1;

– температура охлаждающей жидкости выше 40 °С;

– нагрузка двигателя больше 2,5 мс.

Вывод данного кода указывает на обнаружение необычной вибрации ЭБУ по сигналам датчика детонации при нормальном режиме работы двигателя.

Проверка

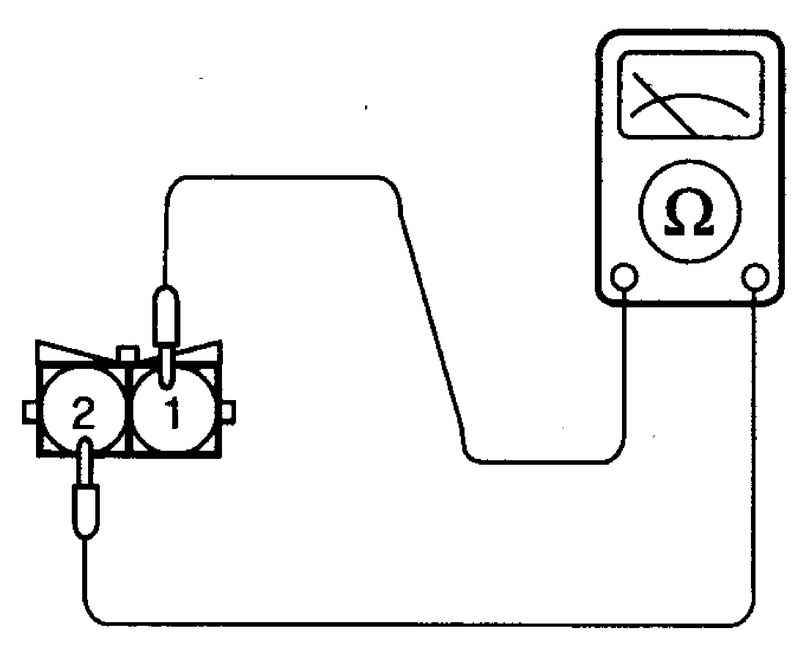

Рис. 2.259. Схема проверки сопротивления датчика детонации

Разъедините электрический разъем датчика и проверьте сопротивление между выводами 1 и 2 (рис. 2.259).

Номинальное значение: около 5 МОм при 20 °С.

Если омметр показывает наличие цепи, замените датчик детонации.

Момент затяжки датчика детонации: 16–25 Н·м.

Проверьте емкость между выводами 1 и 2.

Номинальное значение: 800–1600 пФ.
