1.3. Органы управления и контрольно-измерительные приборы





Органы управления автомобиля Hyundai Matrix

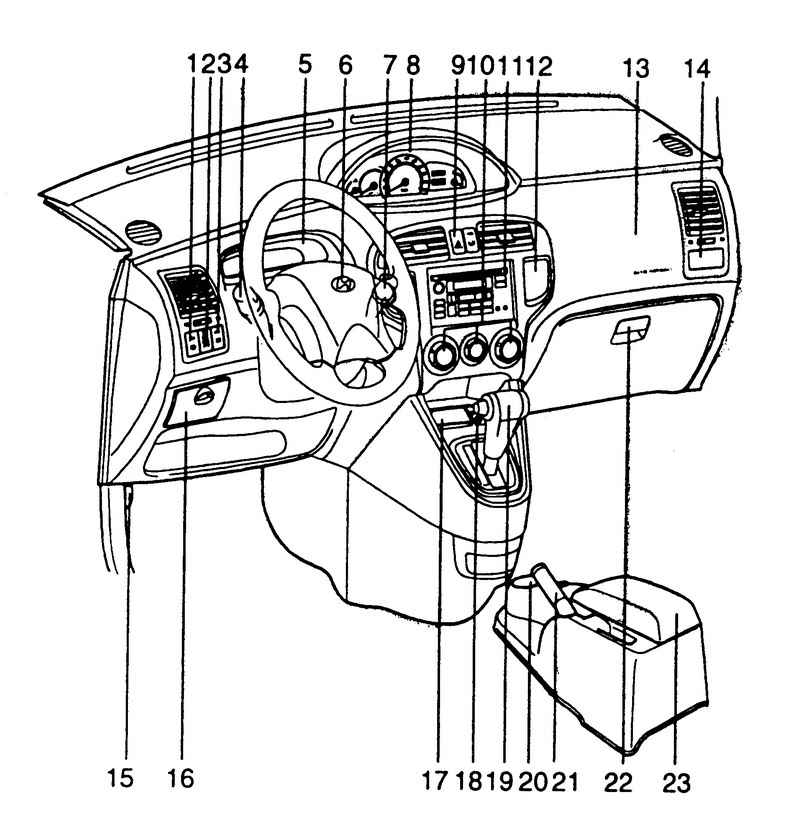

Рис. 1.23. Органы управления автомобиля Hyundai Matrix: 1 – выключатель передних противотуманных фар (дополнительное оборудование); 2 – переключатель корректора фар головного света (дополнительное оборудование); 3 – выключатель заднего противотуманного света (дополнительное оборудование); 4 – комбинированный переключатель освещения, света фар и указателей поворотов; 5 – указатели и контрольные лампы; 6 – звуковой сигнал и дополнительная система пассивной безопасности – надувная подушка безопасности (для водителя) (дополнительное оборудование); 7 – переключатель очистителя / омывателя ветрового стекла; 8 – панель приборов; 9 – выключатель аварийной сигнализации; 10 – панель управления отопителем / кондиционером (дополнительное оборудование); 11 – аудиосистема (дополнительное оборудование); 12 – место для установки дополнительного оборудования; 13 – дополнительная система пассивной безопасности – надувная подушка безопасности (для переднего пассажира) (дополнительное оборудование); 14 – подстаканник для переднего пассажира; 15 – рукоятка привода замка капота; 16 – вещевой ящик для мелких предметов; 17 – пепельница; 18 – прикуриватель; 19 – рычаг переключения передач (дополнительное оборудование); 20 – подстаканник; 21 – рычаг привода стояночного тормоза; 22 – вещевой (перчаточный) ящик; 23 – центральная консоль (дополнительное оборудование)

Органы управления автомобиля Hyundai Matrix показаны на рис. 1.23.

ВНИМАНИЕ
Емкости с жидким освежителем воздуха нельзя располагайть рядом с панелью приборов или на поверхности накладки панели приборов. В случае утечки жидкость может попасть на эти детали (панель приборов, накладка панели приборов или дефлектор системы вентиляции) и повредить их. При попадании жидкости из емкости освежителя воздуха на эти детали, незамедлительно промойте их водой.
