4.3.1. Замена задней подвески

1. Поднимите заднюю часть автомобиля и установите в соответствующих местах страхующие подпорки.

2. Снимите заднее колесо.

3. Для модели с лампой HID: снимите задний датчик регулятора положения фар.

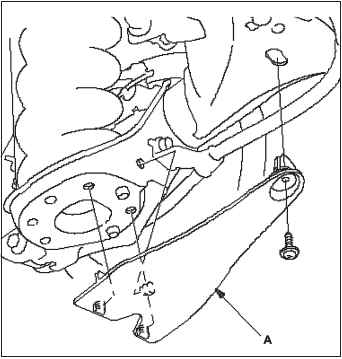

4. Снимите нижнюю крышку опоры задней пружины А.

5. Установите напольный домкрат под задней балкой моста и удерживайте заднюю подвеску, поднимая домкрат.

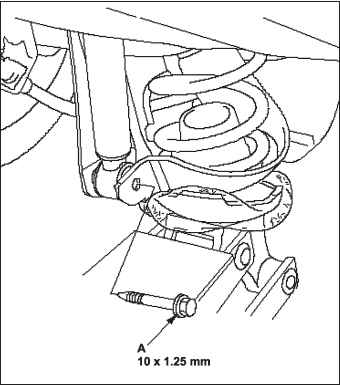

6. Выверните фланцевый болт А с нижней части амортизатора.

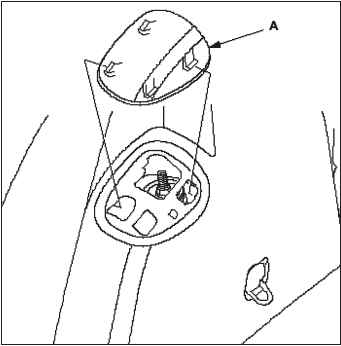

7. Снимите боковую обивку багажного отделения А.

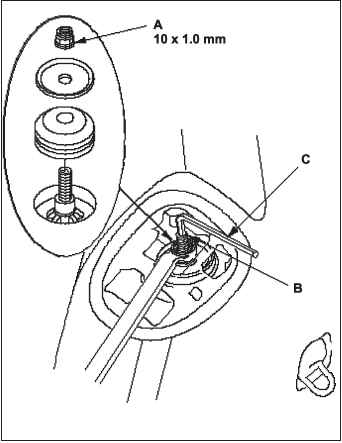

8. Снимите самостопорящуюся гайку А удерживая шток амортизатора В шестигранным ключом С.

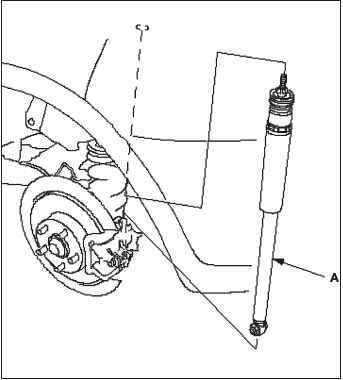

9. Сожмите блок амортизатора А и снимите его с кузова.

1. Толкните амортизатор, как показано.

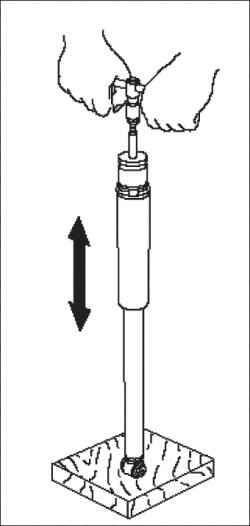

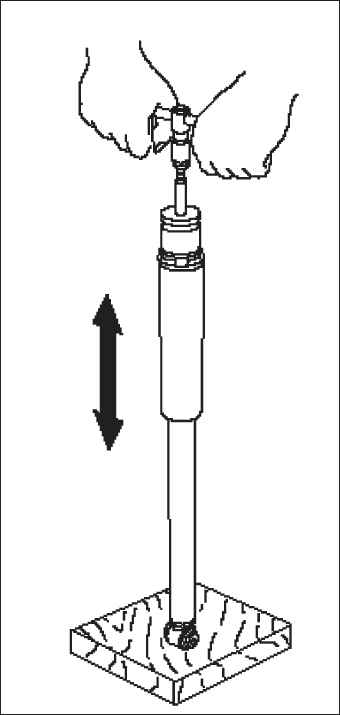

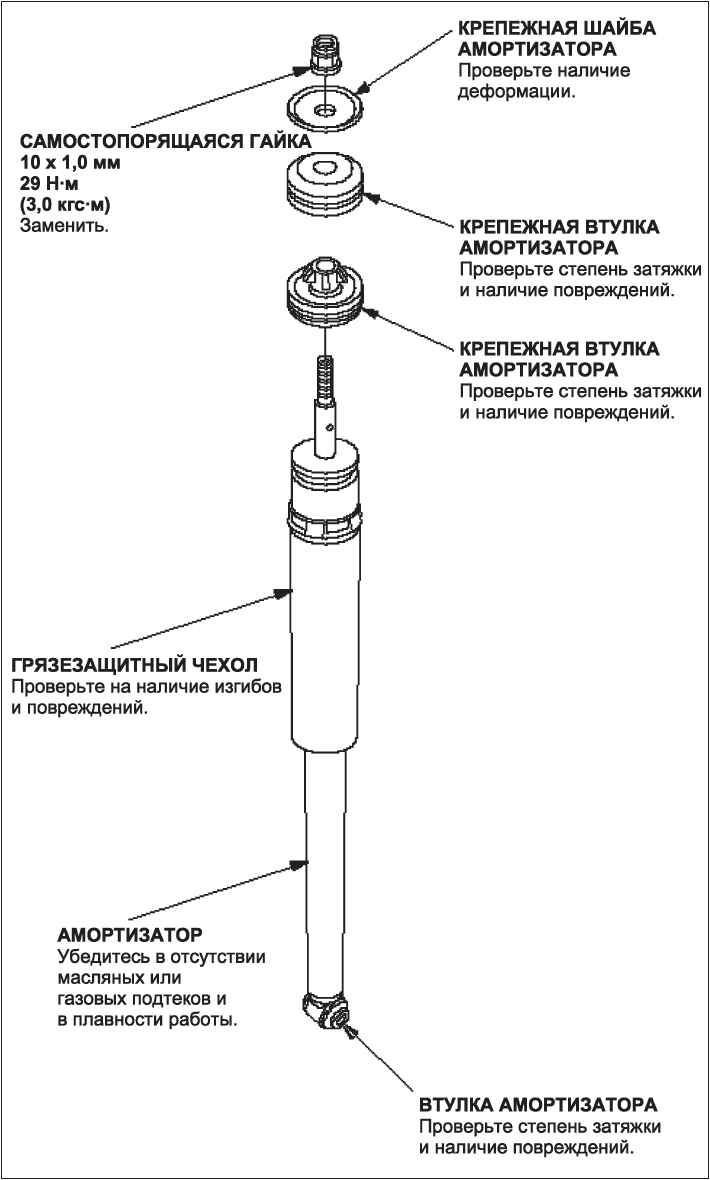

2. Сожмите блок амортизатора руками и проверьте его работу на полном рабочем ходу при сжатии и разжатии. После прекращения сжатия амортизатор должен разжиматься равномерно и плавно. Если этого не происходит, значит в амортизаторе имеет место утечка газа, и его необходимо заменить.

3. Во время этих проверок убедитесь в отсутствии утечки рабочей жидкости, посторонних звуков и заедания.

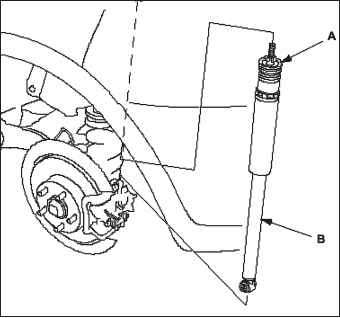

1. Установите крепежную втулку амортизатора А на амортизатор. Поместите амортизатор в сборе В между кузовом и задней балкой моста.

2. Установите напольный домкрат под задней балкой моста и удерживайте заднюю подвеску, поднимая домкрат.

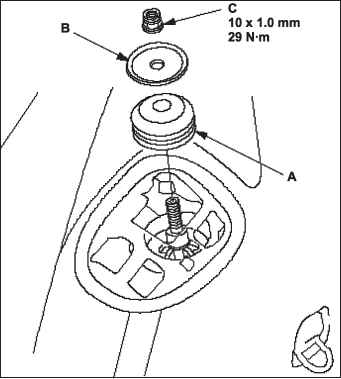

3. Установите крепежную втулку амортизатора А, крепежную шайбу амортизатора В на шток амортизатора и слегка затяните новую самостопорящуюся гайку С. Следуйте указаниям по установке шайб и втулки.

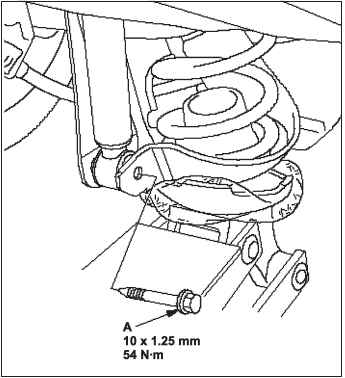

4. Установите новый фланцевый болт А на нижнюю часть амортизатора, не затягивая его до конца.

5. Поднимайте поперечину задней подвески подъемником до тех пор пока автомобиль не поднимется с опорных стоек, затем затяните крепежный болт амортизатора до рекомендованного момента затяжки.

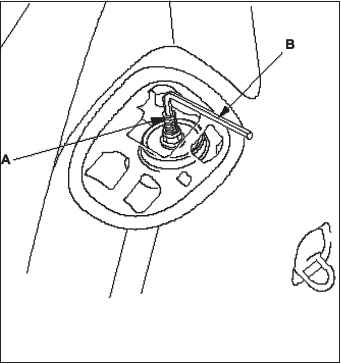

6. Затяните самостопорящуюся гайку до рекомендованного момента затяжки, удерживая шток амортизатора А с помощью шестигранного ключа В.

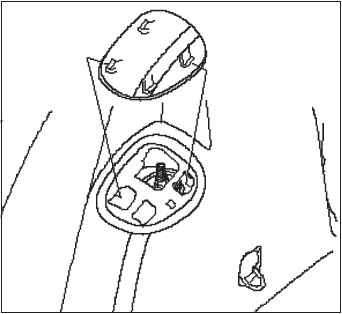

7. Заново установите боковую обивку багажного отделения А.

8. Установите нижнюю крышку опоры задней пружины А.

9. Для модели с лампой HID: снимите задний датчик регулятора положения фар.

10. Установите заднее колесо.

11. Проверьте углы установки задних колес.

12. Для модели с лампой HID: Выполните процедуру изучения положения фар.
