2.8.9. Снятие и установка выпускного коллектора (L13A)

Снятие

1. Снимите панель под щитком.

2. Снимите нижнюю крышку двигателя.

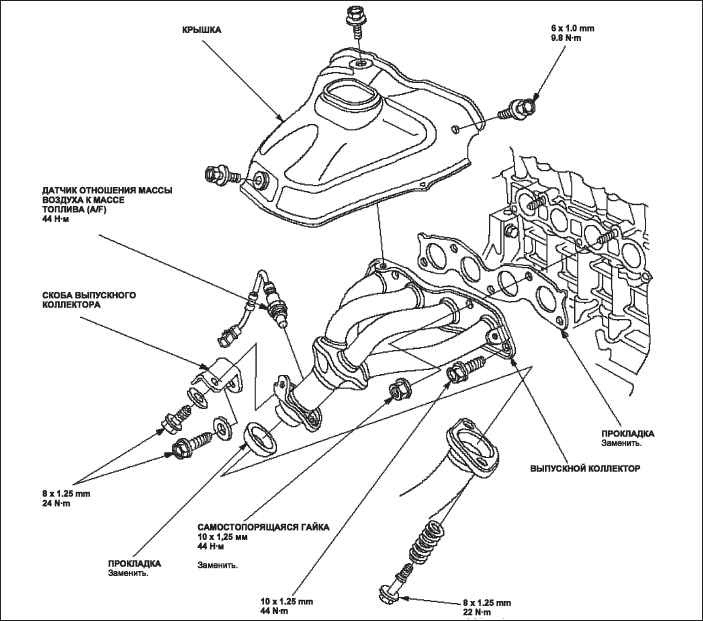

3. Снимите крышку и кронштейн крепления выпускного коллектора, затем снимите выпускной коллектор.

Установка

4. Установите выпускной коллектор и затяните болты и гайки в направлении «крест-накрест» в два или три этапа, начиная со внутреннего болта.

5. Установите остальные детали в последовательности, обратной снятию.
