1.9.4. Предохранители

В автомобиле имеются две коробки предохранителей, защищающих цепи электрического оборудования автомобиля.

Внутренняя коробка предохранителей расположена в салоне, в нижнем углу слева от водителя.

Подкапотная коробка предохранителей расположена слева в дальней части моторного отсека. Для того чтобы открыть крышку коробки предохранителей, нажмите на лапки фиксаторов, как показано на рисунке.

При отказе любого устройства или прибора, входящего в состав электрического оборудования автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого найдите предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Проверьте, прежде всего, исправность предохранителей отказавшего электрообору-дования, а затем и всех остальных предохра-нителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Замените перегоревшие предохранители и проверьте функционирова-ние отказавших устройств автомобиля.

Поверните ключ в замке зажигания в положение «LOCK» (0). Проверьте, чтобы передние фары и все остальные потребители электроэнергии были выключены.

Снимите крышку коробки предохранителей, расположенной в моторном отсеке.

Визуально проверьте исправность всех больших предохранителей, которые расположены в подкапотной коробке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для замены предохранителя необходимо отвернуть два крепежных винта с помощью крестовой отвертки.

Проверьте исправность всех малых предохранителей, которые расположены в подкапотной коробке предохранителей, а также исправность всех предохранителей в коробке, которая находится в салоне автомобиля. Для проверки исправности предохранителя необходимо вынуть его из гнезда с помощью специального пинцета. Пинцет находится под крышкой коробки предохранителей, расположенной в моторном отсеке.

Признаком неисправного предохранителя является перегоревшая плавкая вставка внутри корпуса предохранителя. Установите вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.

В случае отсутствия под рукой запасного предохранителя рекомендуется временно заменить перегоревший предохранитель на исправный, взяв его из другого гнезда коробки предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Возьмите предохранитель цепи аудиосистемы или прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время.

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установите новый предохранитель с требуемым значением номинального тока.

ВНИМАНИЕ Замена перегоревшего предохранителя на новый, с более высоким значением номинального тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому при отсутствии нужного запасного предохранителя следует устанавливать предохранитель с меньшим значением номинального тока по сравнению с заменяемым.

Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Чтобы проверить предохранитель аккумуляторной батареи, снимите крышку положительной (+) клеммы.

Замена предохранителя электрического стеклоподъемника водительской двери блокирует автоматический режим «AUTO» данного стеклоподъемника. После замены предохранителя необходимо активизировать автоматический режим работы стеклоподъемников в соответствии с инструкциями, приведенными на стр.

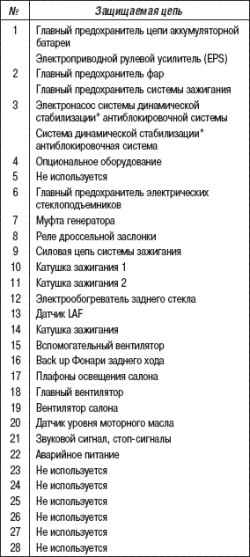

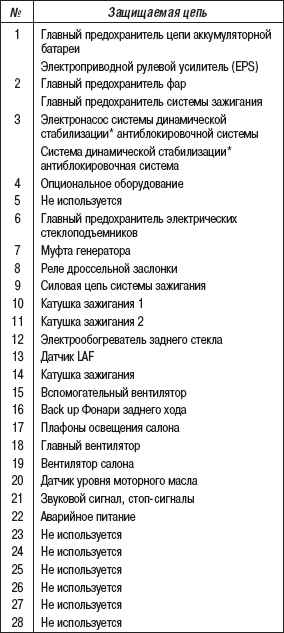

Расположение и комплектность электрических предохранителей, установленных в подкапотной коробке, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке крышки коробки предохранителей. В нижеследующей таблице приведен полный перечень предохранителей автомобиля.

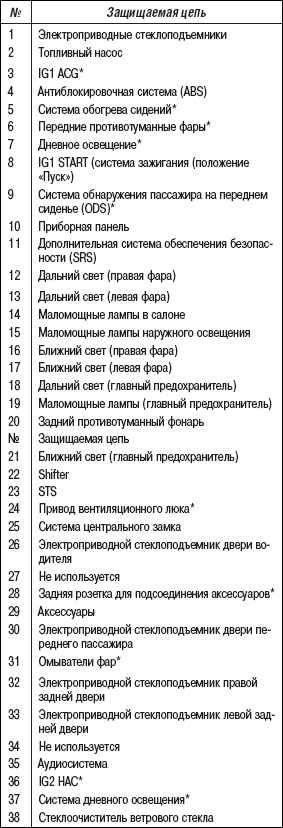

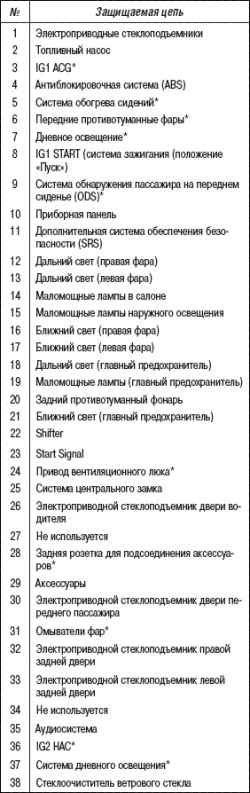

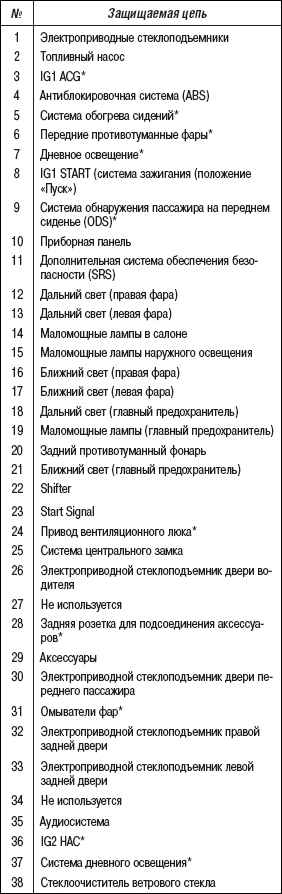

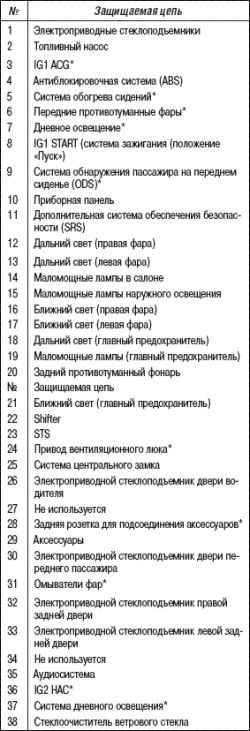

Расположение и комплектность предохранителей, установленных в коробке, которая находится в салоне, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке крышки коробки предохранителей. В нижеследующей таблице приведен полный перечень предохранителей автомобиля.

Расположение и комплектность электрических предохранителей, установленных в подкапотной коробке, зависит от модификации автомобиля. В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке крышки коробки предохранителей. В нижеследующей таблице приведен полный перечень предохранителей автомобиля.
