9.4.5. Сборка и установка

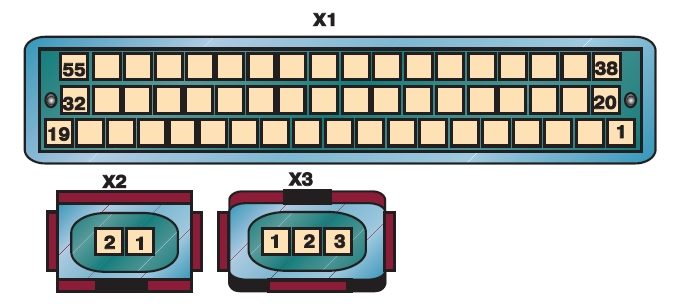

Рис. 9.5. Нумерация выводов разъемов блока управления микропроцессорной системой зажигания (вид со стороны проводов): Х1 – разъем блока управления системой зажигания; Х2 – разъем датчиков температуры и детонации; Х3 – разъем датчика положения коленчатого вала и абсолютного давления

Соберите и установите стартер в порядке, обратном разборке и снятию. При сборке смажьте чистым моторным маслом подшипники (втулки), шлицевую часть и цапфы вала. После сборки проверьте размер А (рис. 9.5), он должен быть не более 34 мм, для стартера 42.3708-10 размер А=21,5 мм. Включите тяговое реле и измерьте размер Б между торцом шестерни и упорным кольцом, он должен быть 3–5 мм. Если размер Б отличается от указанных значений, то отрегулируйте его поворотом оси рычага (см. "Снятие и разборка стартера"). Для этого ослабьте контргайку, поверните ось и затяните контргайку. Рекомендуется после окончательной сборки проверить стартер на СТО на стенде мод. 532М. Стартер считается исправным, если при напряжении 12 В он потребляет ток не более 80 А и развивает частоту вращения не менее 5000 мин^-1.
