5.3. Замена воздушного фильтра

Корпус воздушного фильтра выполнен из пластмассы и имеет пружинные зажимы для легкого снятия фильтрующего элемента. На нижней поверхности блока есть два штифта, в которые входят резиновые наконечники кронштейна, и весь блок крепится резиновой лентой.

Воздухомер установлен в корпусе из легкого металла и удерживается двумя пружинными зажимами. Воздухозаборный шланг крепится на воздушном фильтре хомутом. Такое же крепление используется на выпускном шланге между воздухомером и всасывающей камерой. Фильтрующий элемент фильтра необходимо заменять в соответствии с указаниями в руководстве по эксплуатации. При использовании автомобиля в условиях повышенной запыленности фильтр надо менять чаще.

Для замены воздушного фильтра на 16-клапанном двигателе:

- отсоедините провод от клеммы «–» аккумуляторной батареи;

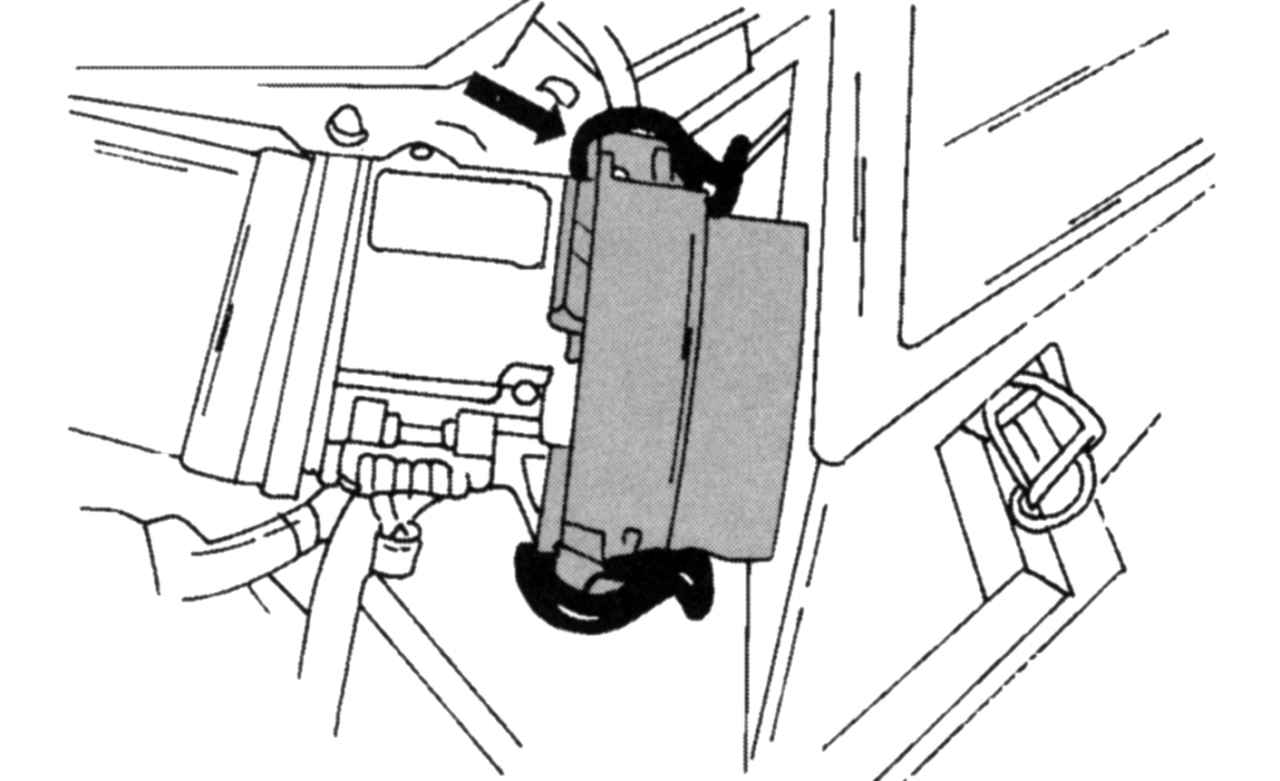

Рис. 132. Расположение зажимов воздухомера на воздушном фильтре

- откройте клипсовые зажимы (рис. 132) и выньте воздухомер;

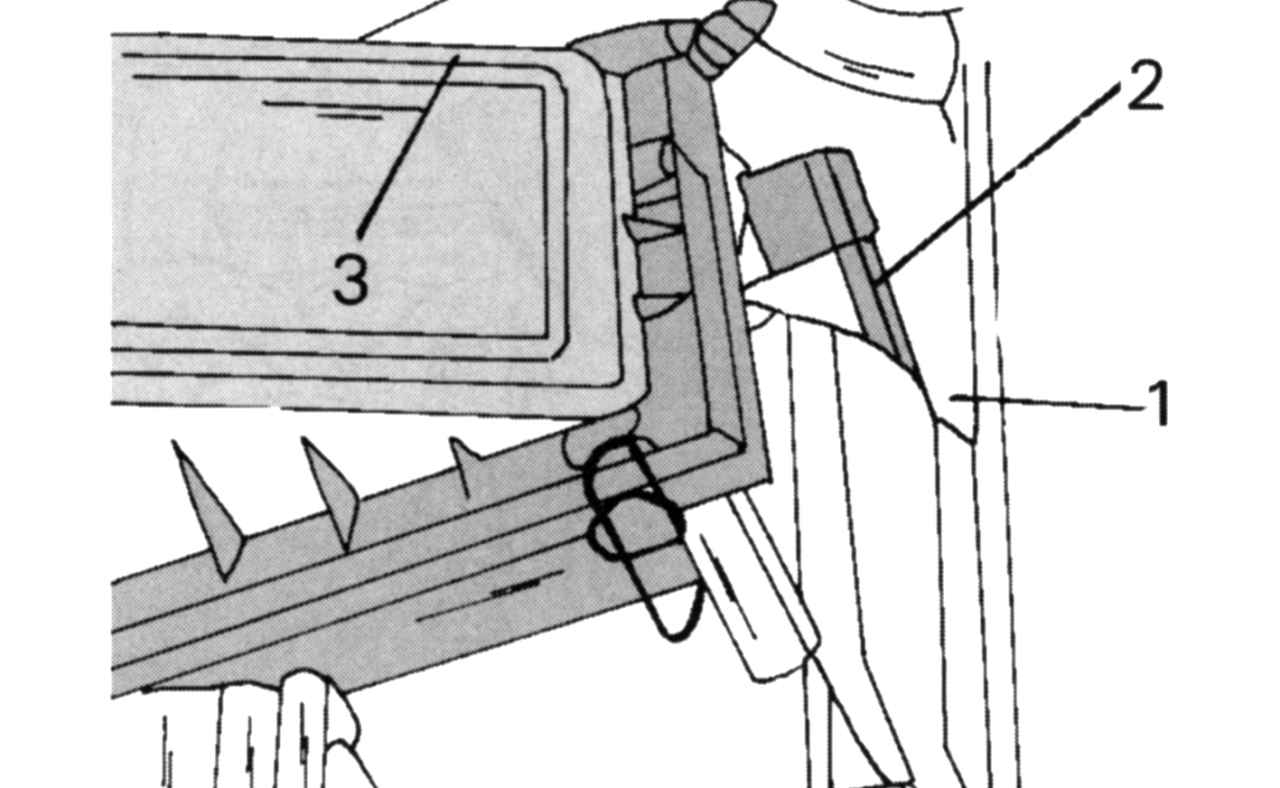

Рис. 133. Крепление воздушного фильтра: 1 — воздухозаборная труба; 2 — резиновая лента; 3 — воздушный фильтр

- снимите воздушный фильтр (рис. 133). После ослабления зажима шланга снимите воздухозаборную трубу 1, отцепите резиновую ленту 2 и наконец извлеките воздушный фильтр 3. При этом штифты выходят из резиновых наконечников;

- снимите сбоку фильтра шланг отвода воздуха.

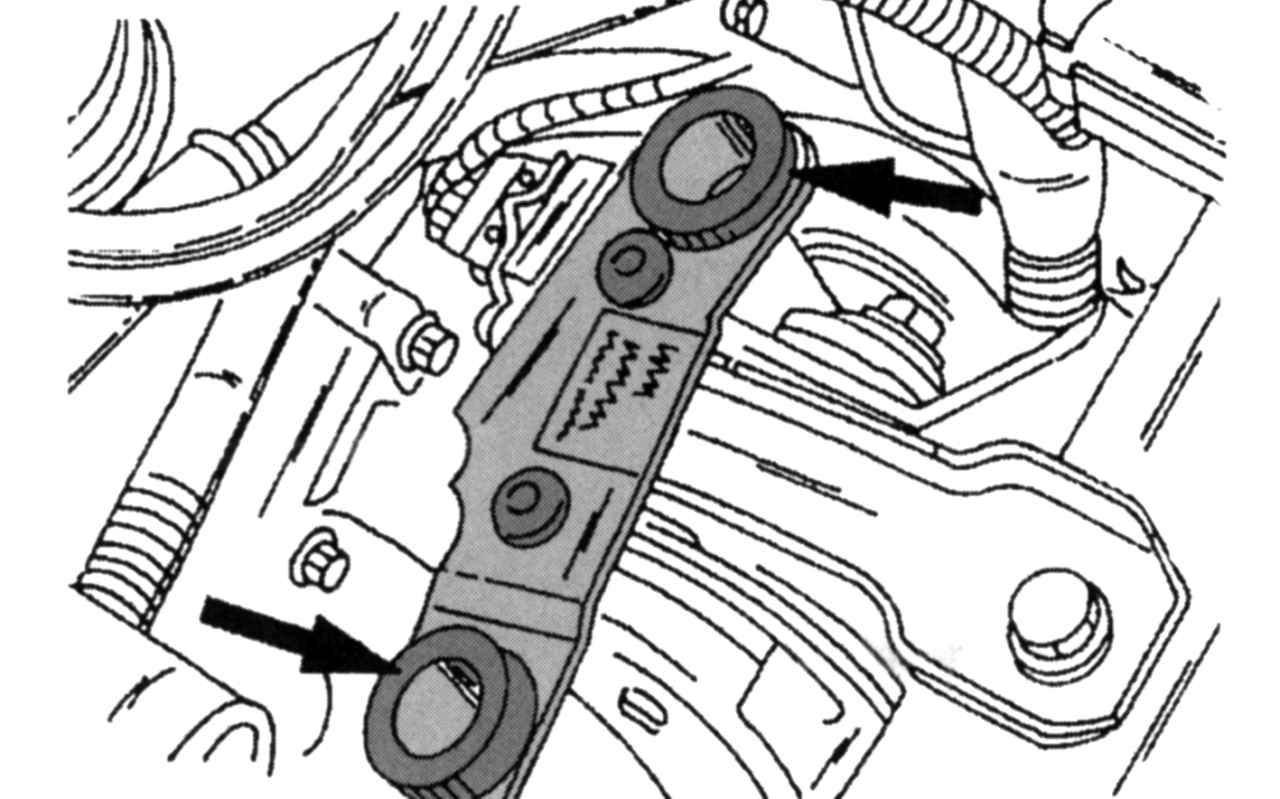

Рис. 136. Расположение резиновых наконечников для установки направляющих штифтов воздушного фильтра

Установку проводите в обратной последовательности. Следите за тем, чтобы направляющие штифты вошли в оба резиновых наконечника (см. рис. 136), прежде чем будет надета резиновая лента.

Для замены воздушного фильтра на двигателе V6:

- отсоедините провод от клеммы «–» аккумуляторной батареи;

- выньте штекер воздухомера между корпусом фильтра и воздухозаборным шлангом;

- отключите заметный со стороны шланг отвода воздуха;

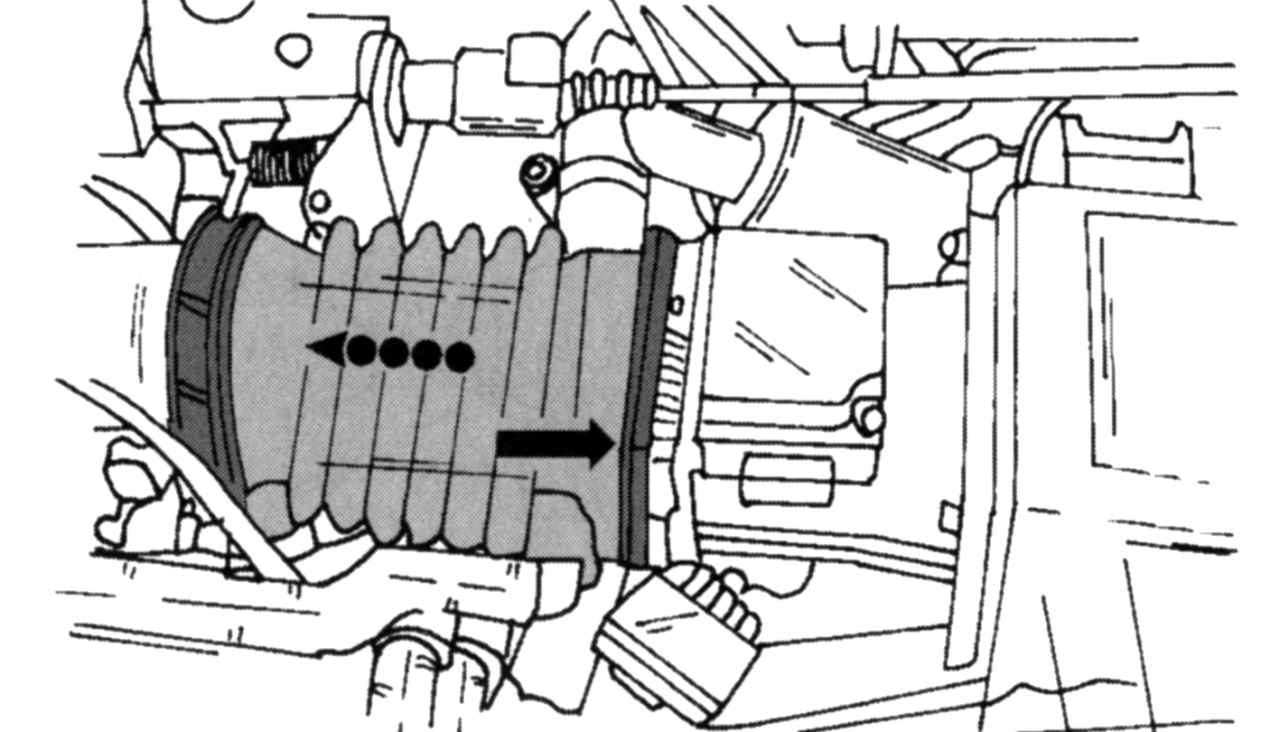

Рис. 134. Место отсоединения воздухозаборного шланга на двигателе V6

- после ослабления хомута снимите шланг (рис. 134);

- на двигателе мощностью 272 кВт выньте штекер провода из выпускной трубы. На всех автомобилях выньте штекер провода из датчика температуры впускаемого воздуха;

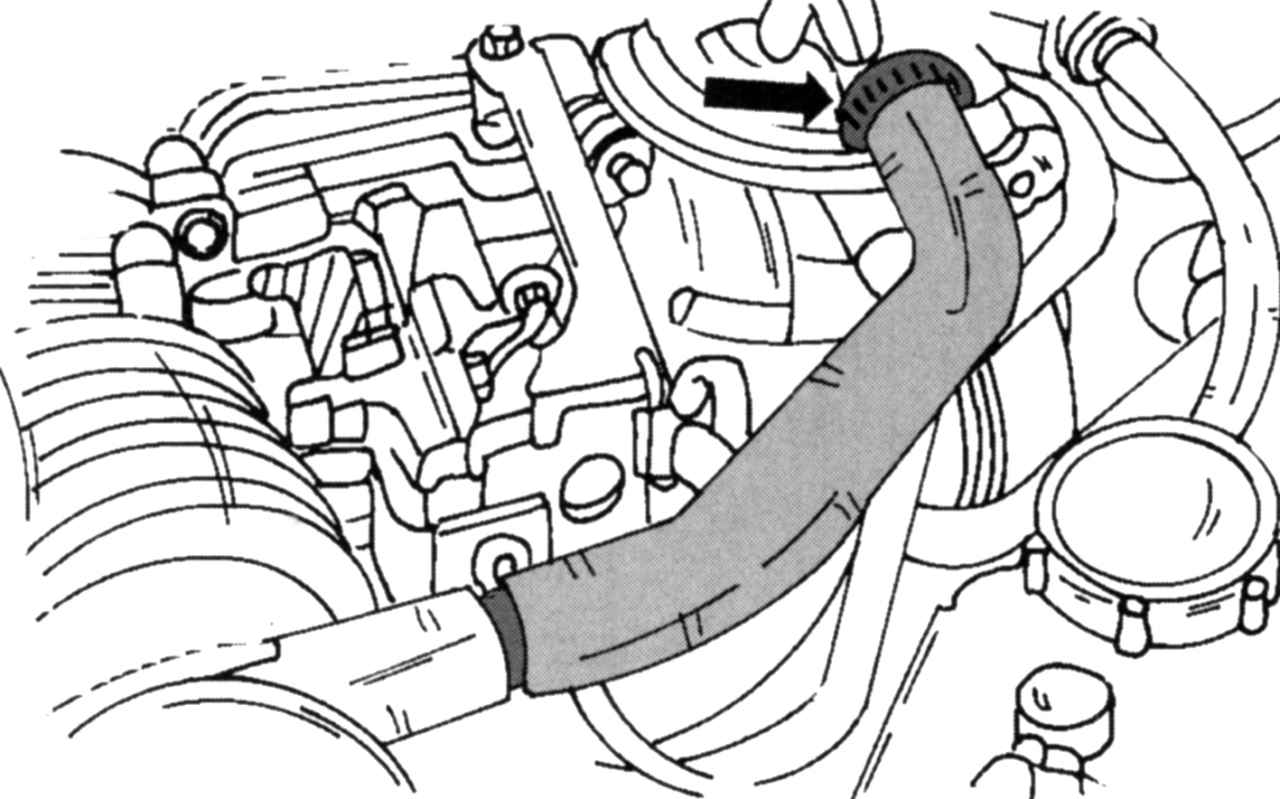

Рис. 135. Место крепления шланга выпуска воздуха на фильтре двигателя V6

- ослабьте хомут шланга в месте, показанном на рис. 135, снимите выпускной шланг и отожмите его в сторону;

- отцепите резиновую ленту для фиксации, отсоедините трубу впуска воздуха от фильтра и извлеките фильтр. Фильтр удерживается также двумя направляющими штифтами в резиновых наконечниках (рис. 136).

Установку проводите в обратной последовательности. Следите за тем, чтобы направляющие штифты вошли в резиновые наконечники, и за правильным выравниванием выпускного воздухопровода.

Для замены элемента воздушного фильтра на 16-клапанном двигателе:

- откройте шесть пружинных зажимов сверху крышки фильтра и отведите крышку в сторону;

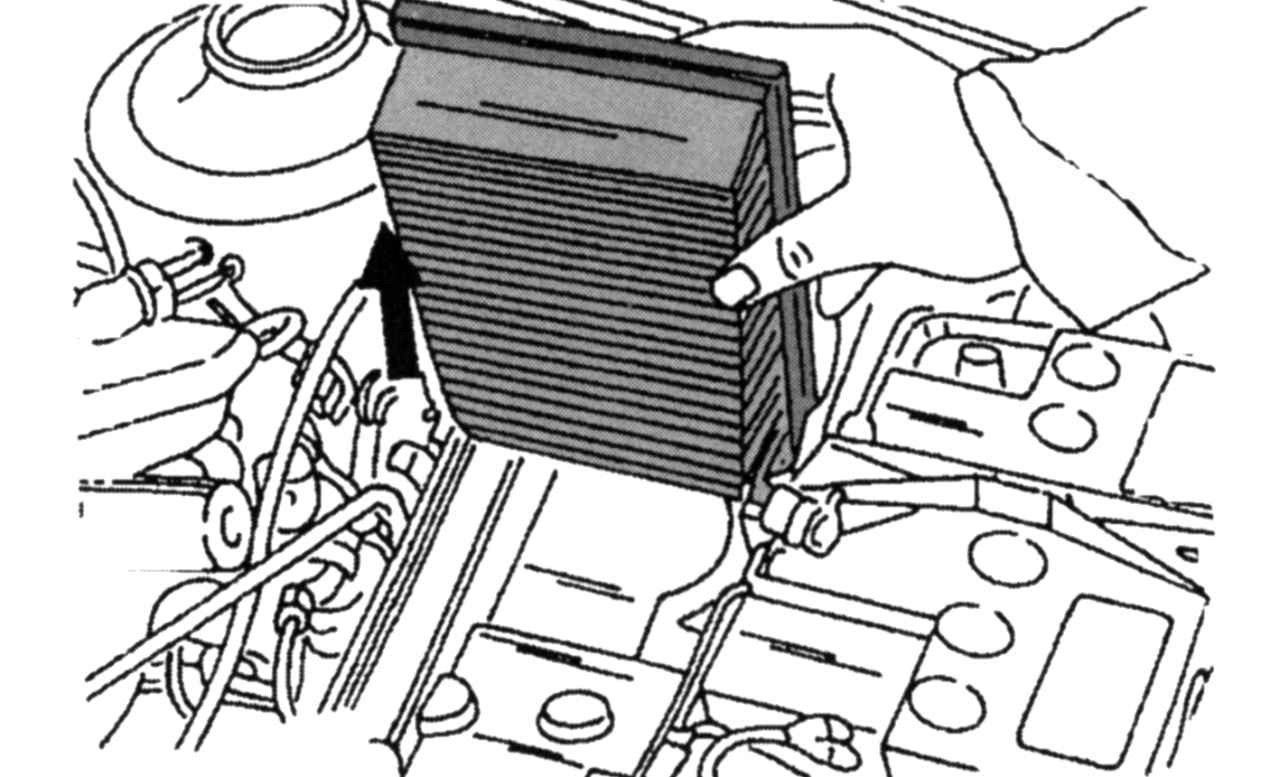

Рис. 137. Направление снятие элемента воздушного фильтра на 16-клапанном двигателе

- выньте сменный элемент воздушного фильтра, как показано на рис. 137;

- установку проводите в обратной последовательности.

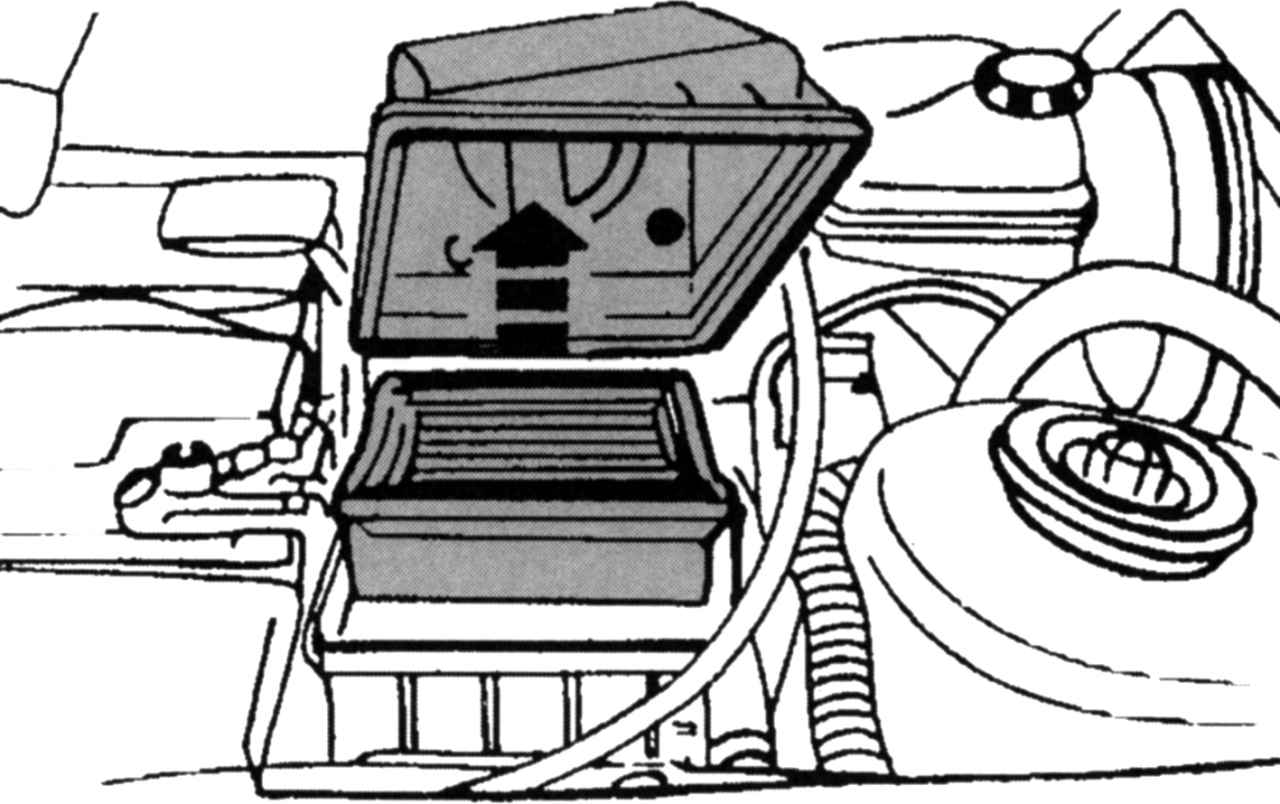

Рис. 138. Направление снятия элемента воздушного фильтра на двигателе V6

Замену элемента воздушного фильтра на двигателе V6 выполняйте так же, как и на 16-клапанном двигателе, учитывая, что крышка крепится пятью пружинными зажимами. Установка фильтра показана на рис. 138.
