Форд Мондео. Ford Mondeo (с 1997 по 2000 год выпуска)

полные технические характеристики. диагностика. электросхемы

Главная

Ford
	Mondeo (1997)
		1. Общие сведения
		2. 16-клапанные двигатели
		3. Система смазки (16-клапанные двигатели)
		4. Система охлаждения
		5. Системы питания и выпуска отработавших газов
		6. Нейтрализация отработавших газов
		7. Система зажигания
		8. Сцепление
		9. Механическая коробка передач
		10. Автоматическая коробка передач
		11. Привод колес
		12. Передняя подвеска
		13. Задняя подвеска
		14. Рулевое управление
		15. Тормозная система
		16. Электрооборудование
		17. Колеса и диски
		18. Система выпуска отработавших газов
		19. 2,5-литровый VЕ-двигатель Duratec
		20. Приложения
		21. Схемы электрооборудования
			21.1. Условные обозначения к электрическим схемам

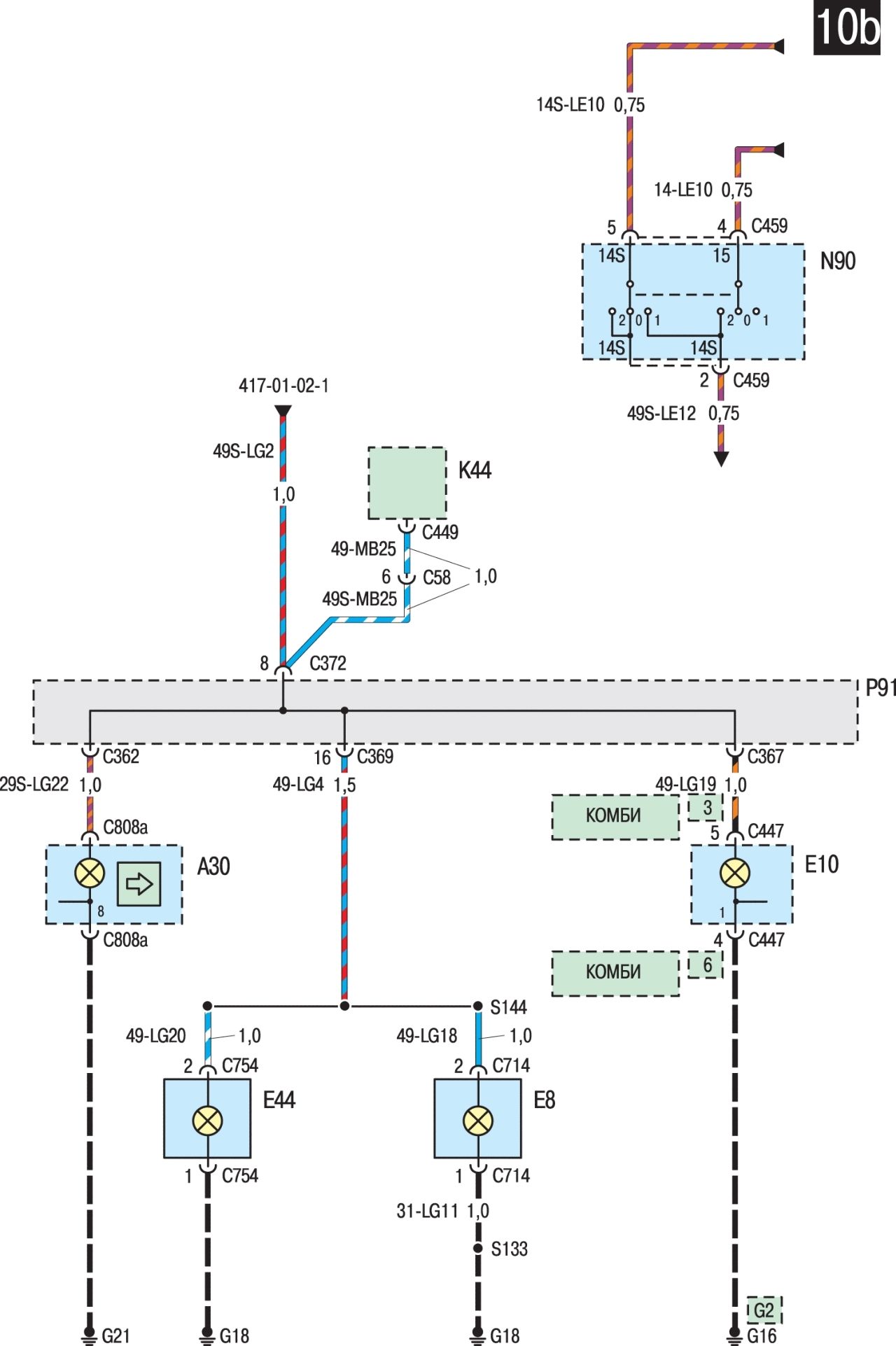

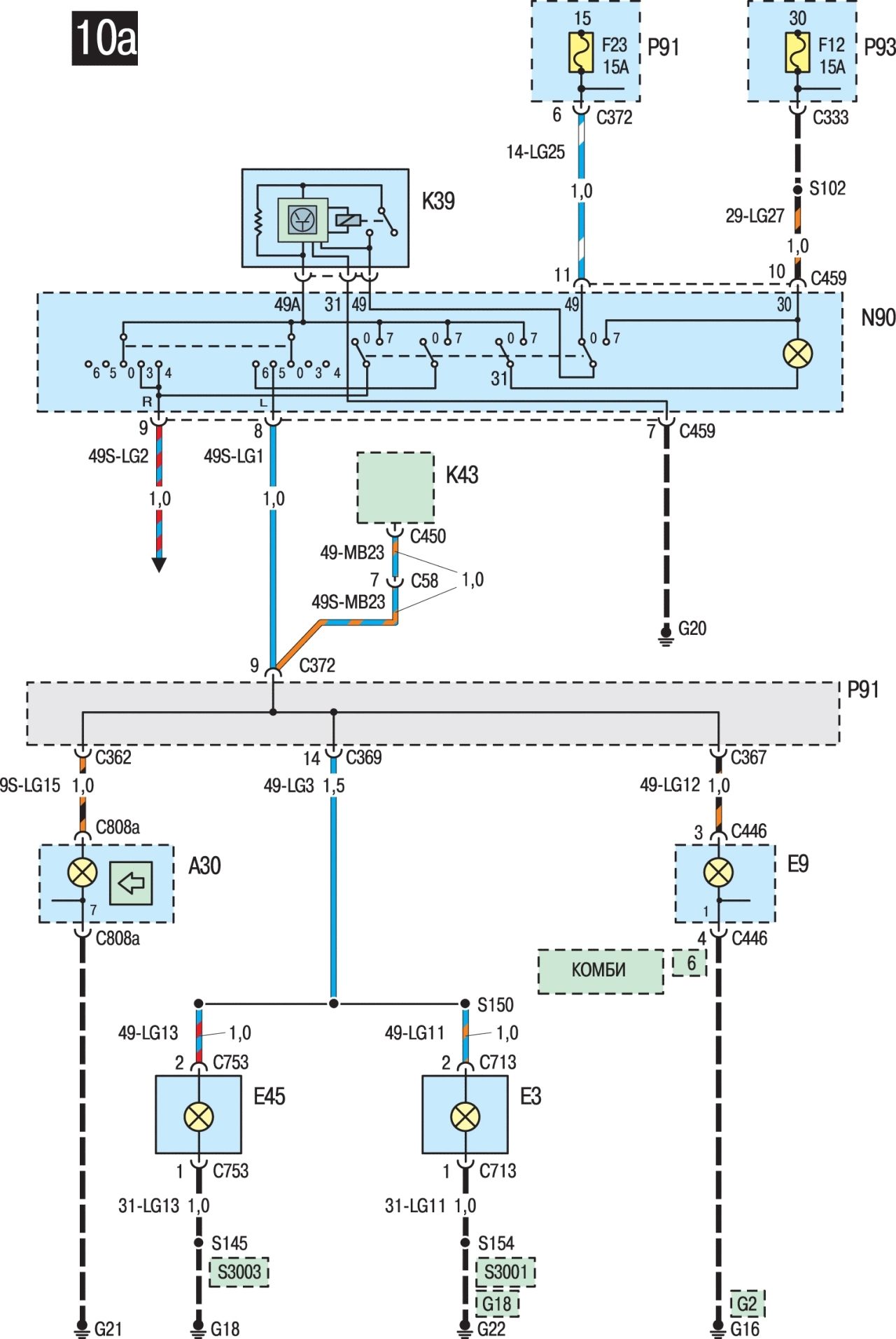

			21.2. Cхемы 1-10

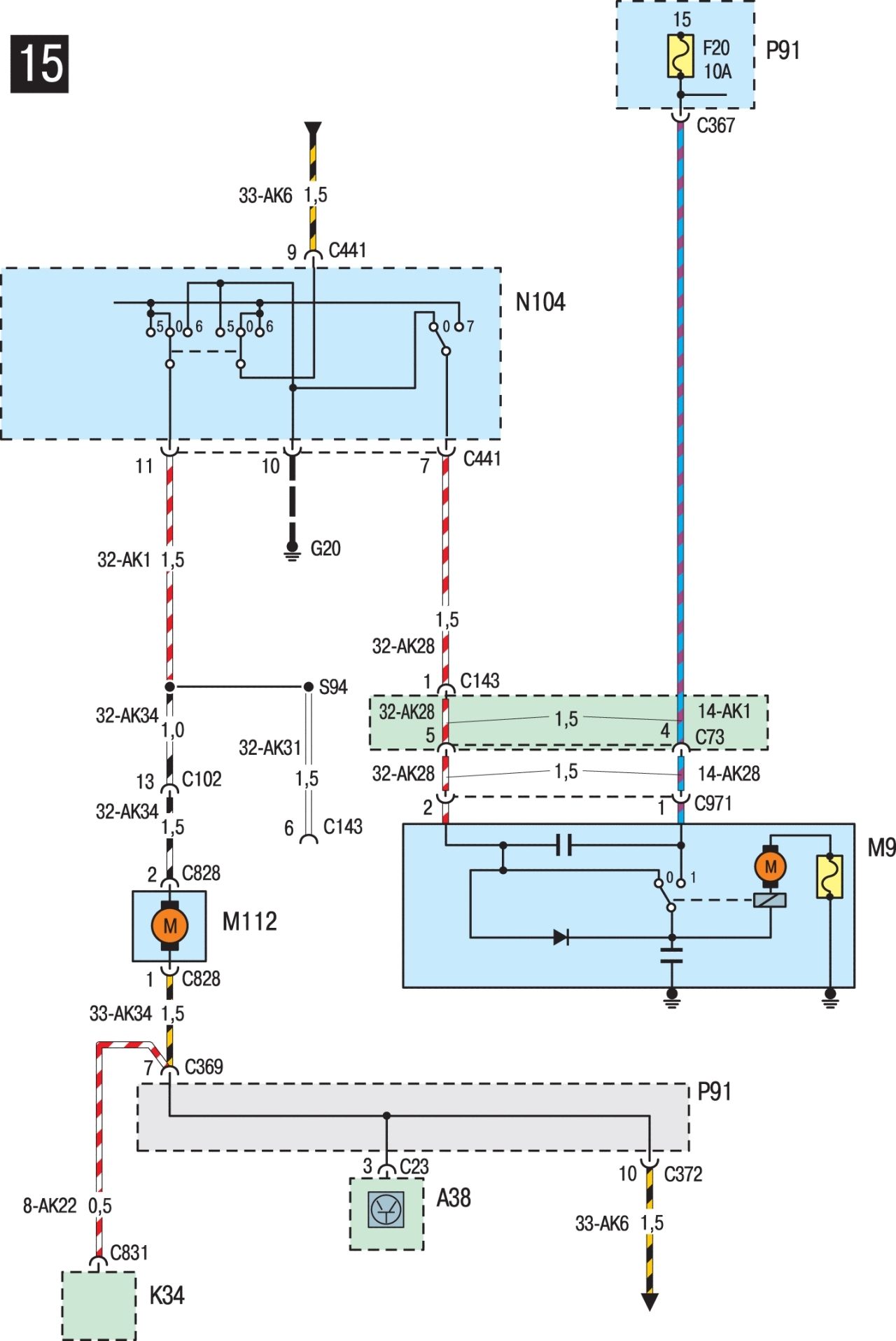

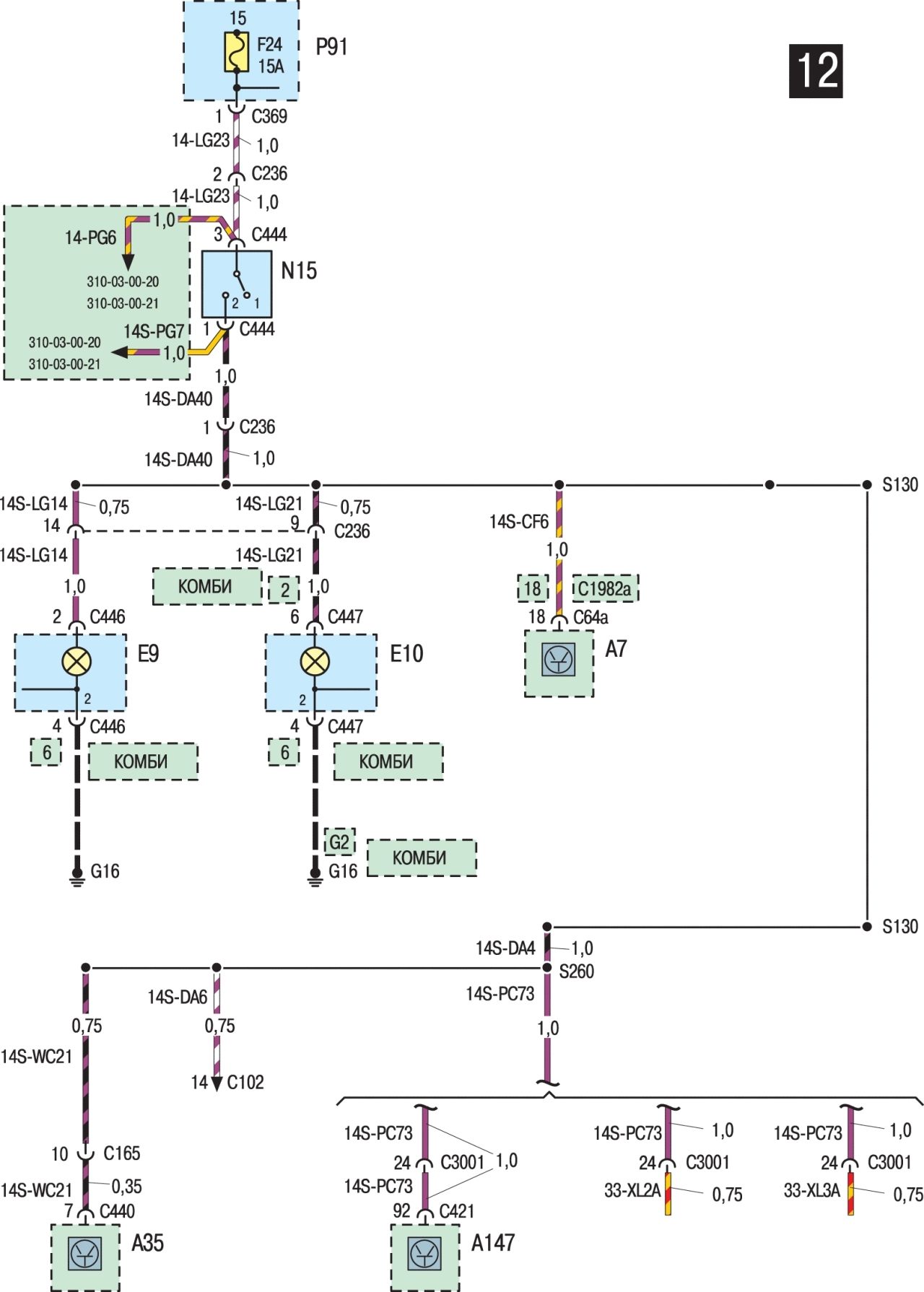

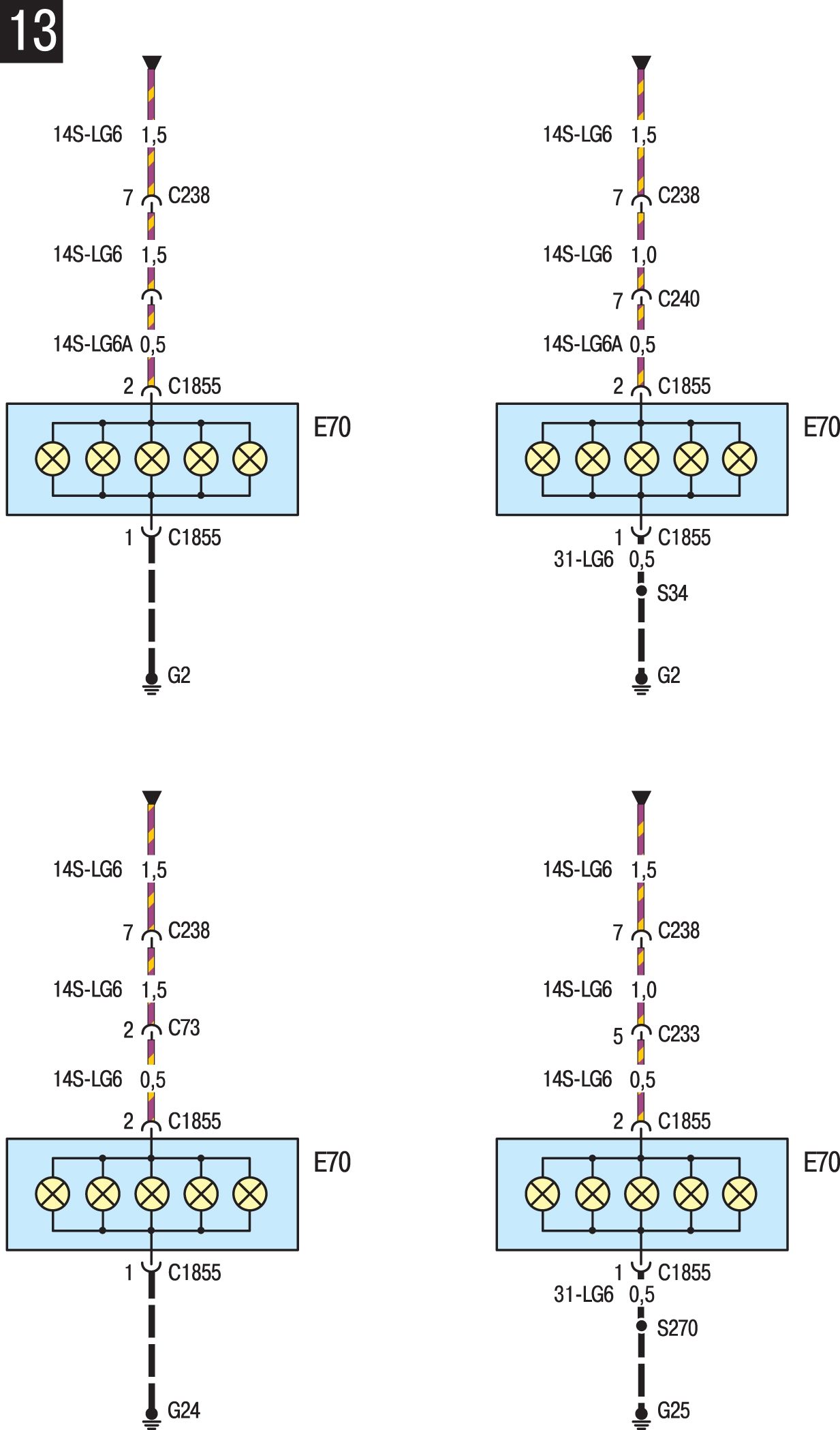

			21.3. Схемы 11-20
			21.4. Схемы 21-30
			21.5. Схемы 31-40

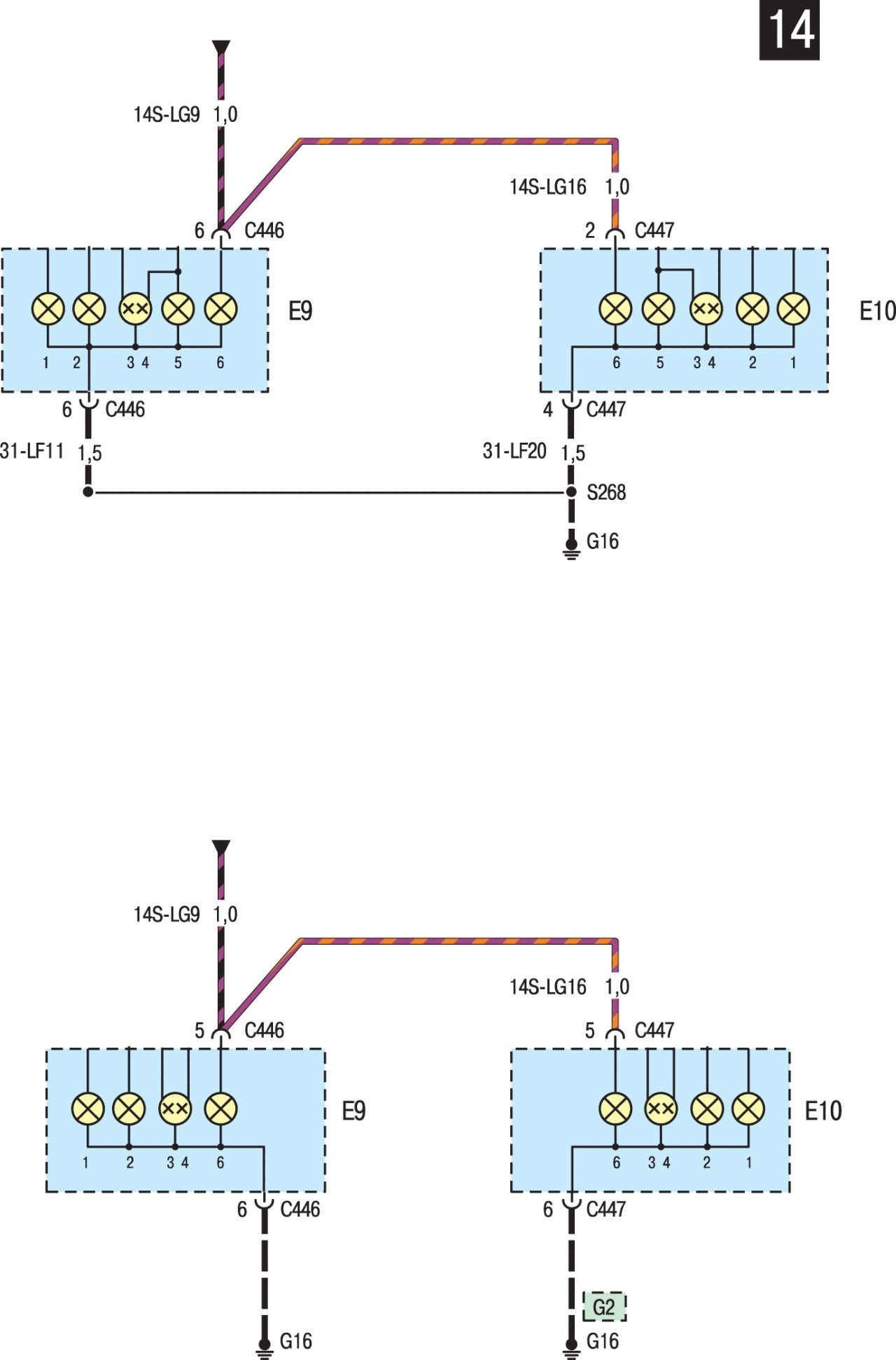

			21.6. Схемы 41-47

21.6. Схемы 41-47

« предыдущая страница
21.5. Схемы 31-40
