16.2.5. Замена щеток генератора

Замену щеток генератора на 16-клапанном двигателе проводите следующим образом:

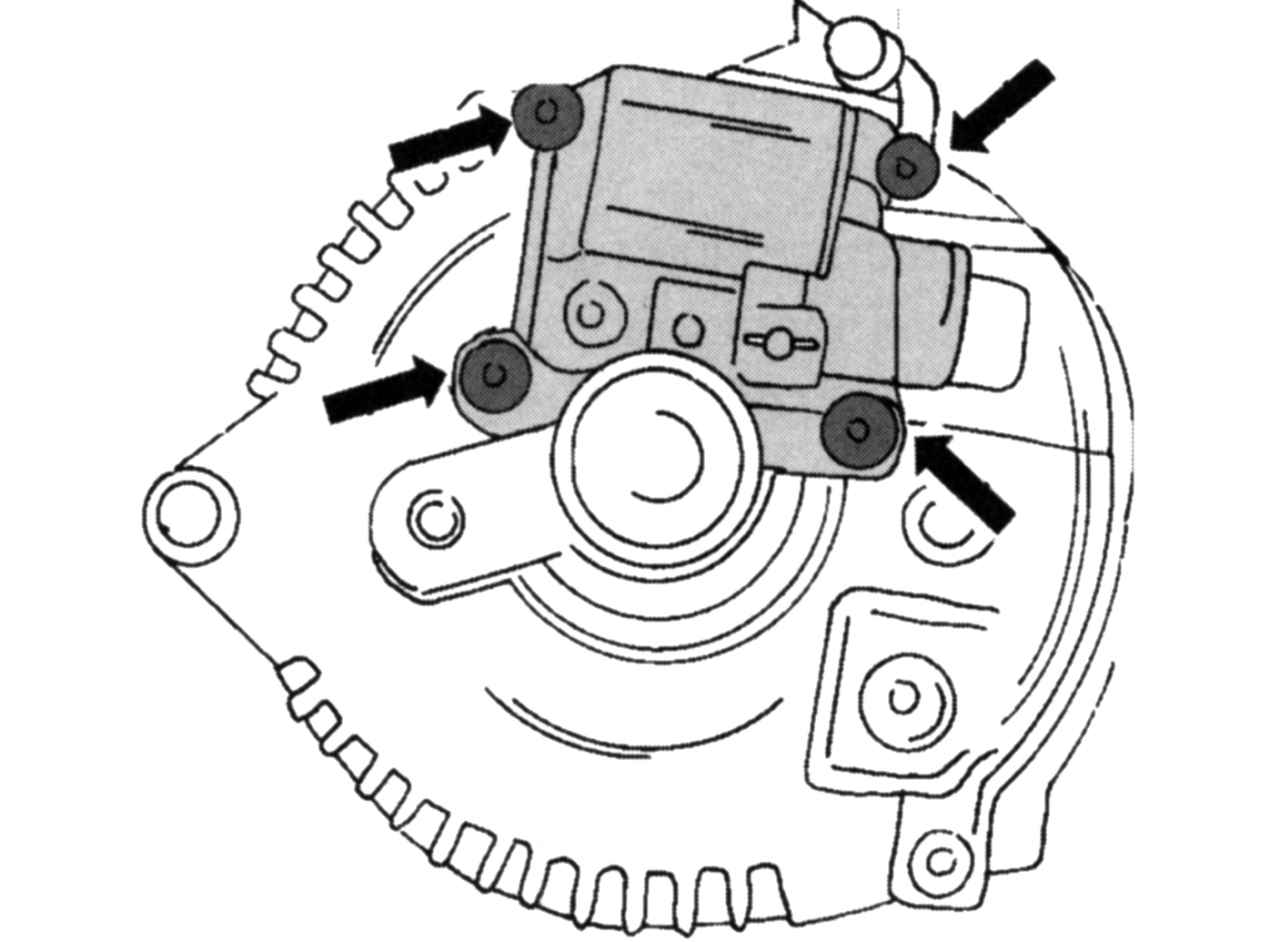

Рис. 290. Крепление регулятора генератора на 16-клапанном двигателе

- выверните на задней стороне снятого генератора болты крепления регулятора и снимите регулятор (рис. 290);

- закрепите новый регулятор на генераторе, выньте предохранительный штифт щетки;

- установите генератор и подсоедините к батарее.

Замену щеток генератора на двигателе V6 проводите следующим образом:

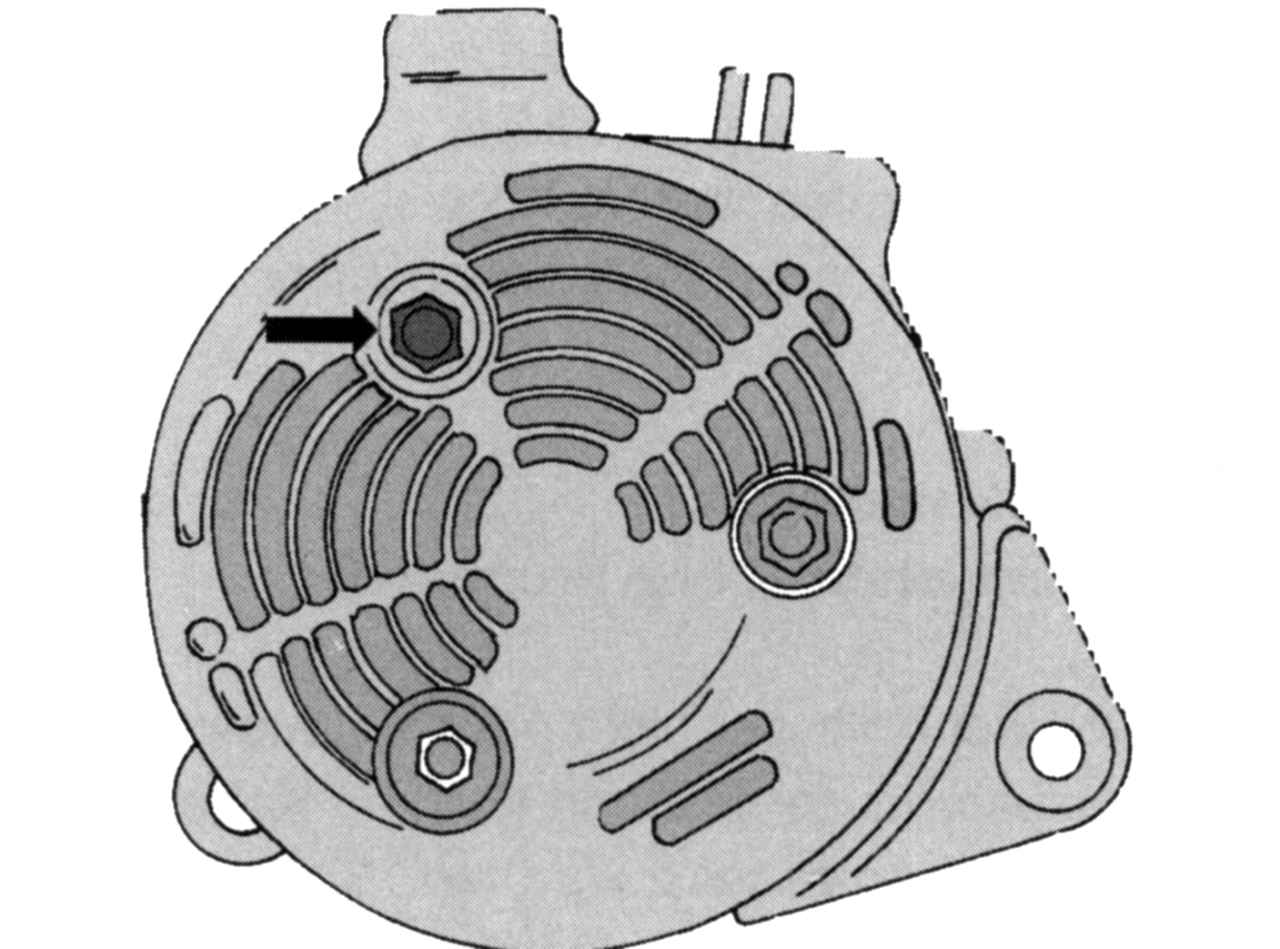

Рис. 291. Крепление регулятора к генератору двигателя V6

- отверните на снятом генераторе заднюю крышку (рис. 291);

- выверните болты крепления регулятора/держателя щетки и выньте регулятор из генератора;

- вставьте новый регулятор и закрепите болтами;

- вновь установите заднюю крышку, установите генератор и подсоедините его к аккумуляторной батарее.
