12.6. Снятие и установка стабилизатора поперечной устойчивости

Для замены стабилизатора полностью снимите подрамник. Данная работа, идентичная снятию-установке левого поперечного рычага, описана в соответствующем разделе. Помимо этого разъедините соединение между валом сошки рулевого управления и фрикционной муфтой рулевого вала и снимите муфту.

Примечание В конструкции существуют различия в автомобилях до и после января 1999 г.: тяги стабилизатора могут быть заменены отдельно. Гайки затягиваются моментом 50 Н·м.

- на всех моделях автомобилей вал сошки рулевого управления отсоединяется от фрикционной муфты рулевого вала, для этого отверните болты и отожмите в сторону прижимную пластину;

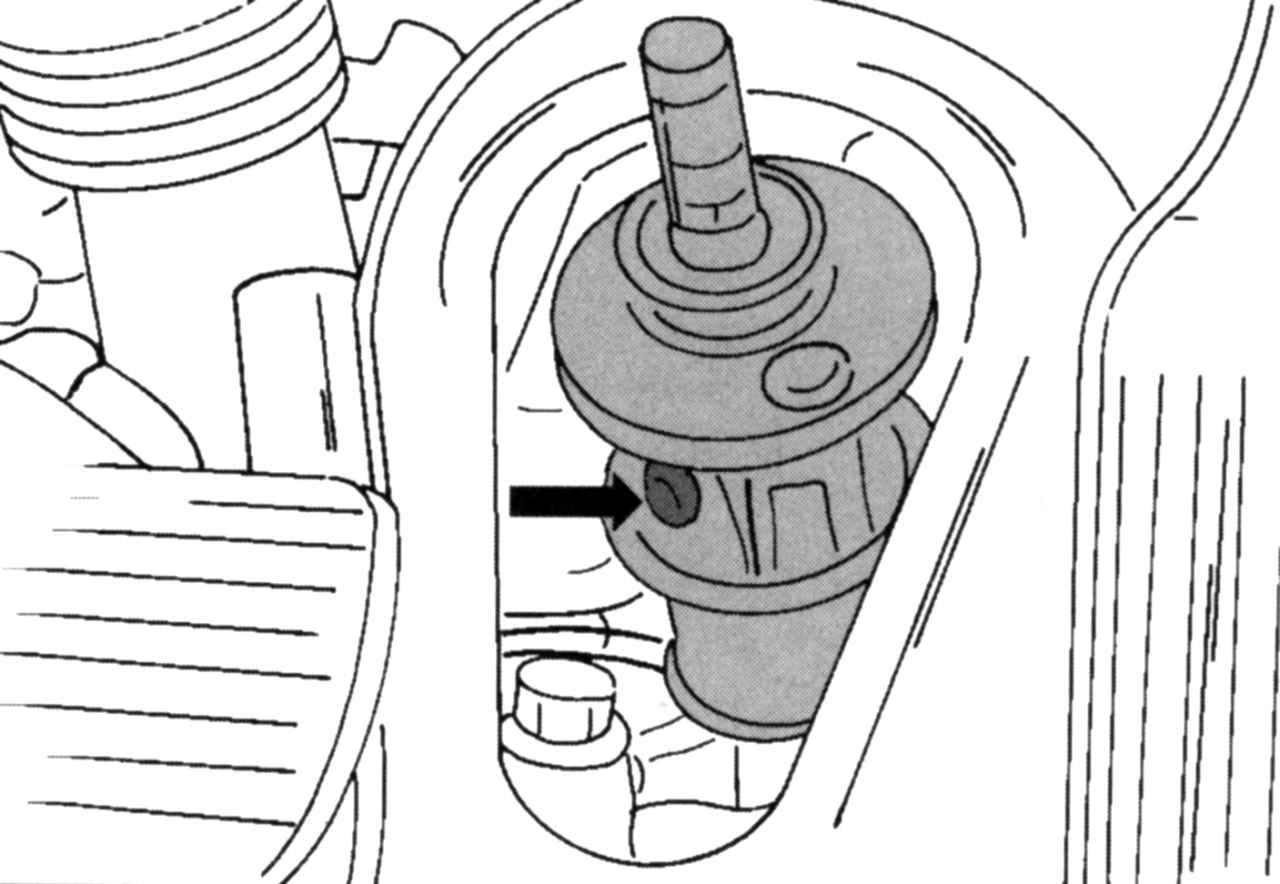

Рис. 200. Соединение вала сошки рулевого управления с фрикционной муфтой (все модели)

- на автомобилях, произведенных до января 1999 г., снимите облицовку рулевой колонки с основания несущего кузова, стараясь не повредить ее (крепится зажимами к задней и верхней стороне), затем снизу захватите прокладку и вытащите ее наверх, на валу разъедините соединение с муфтой в месте, показанном на рис. 200;

- на автомобилях выпуска с января 1999 г. отверните только соединение с фрикционной муфтой;

- ослабьте колесные болты, установите автомобиль на домкрат и снимите передние колеса;

- отсоедините брызговик двигателя и обивку радиатора с задней стороны;

- отсоедините распорки амортизатора от подрамника;

- отсоедините упоры против проворачивания;

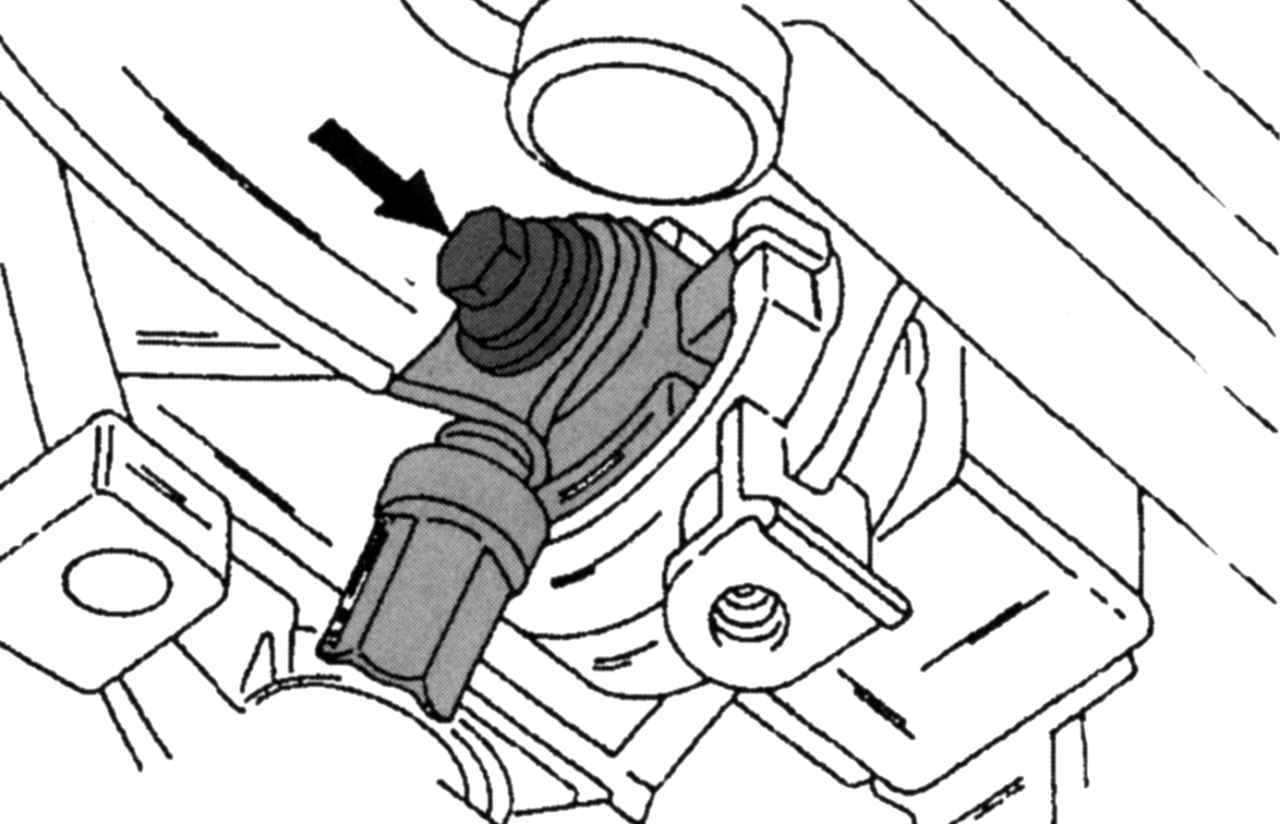

Рис. 170. Расположение винта крепления переднего упора

- на всех коробках передач отверните показанные на рис. 170 болты и снимите передний подшипник;

Рис. 117. Снятие масляного фильтра

- на автомобилях с механической коробкой передач снимите показанный на рис. 117 болт в гайке заднего подшипника

- отсоедините соединительную тягу стабилизатора поперечной устойчивости с задней стороны;

- отсоедините предохранительную пластину в задней области приводного ремня (по одному болту слева и справа);

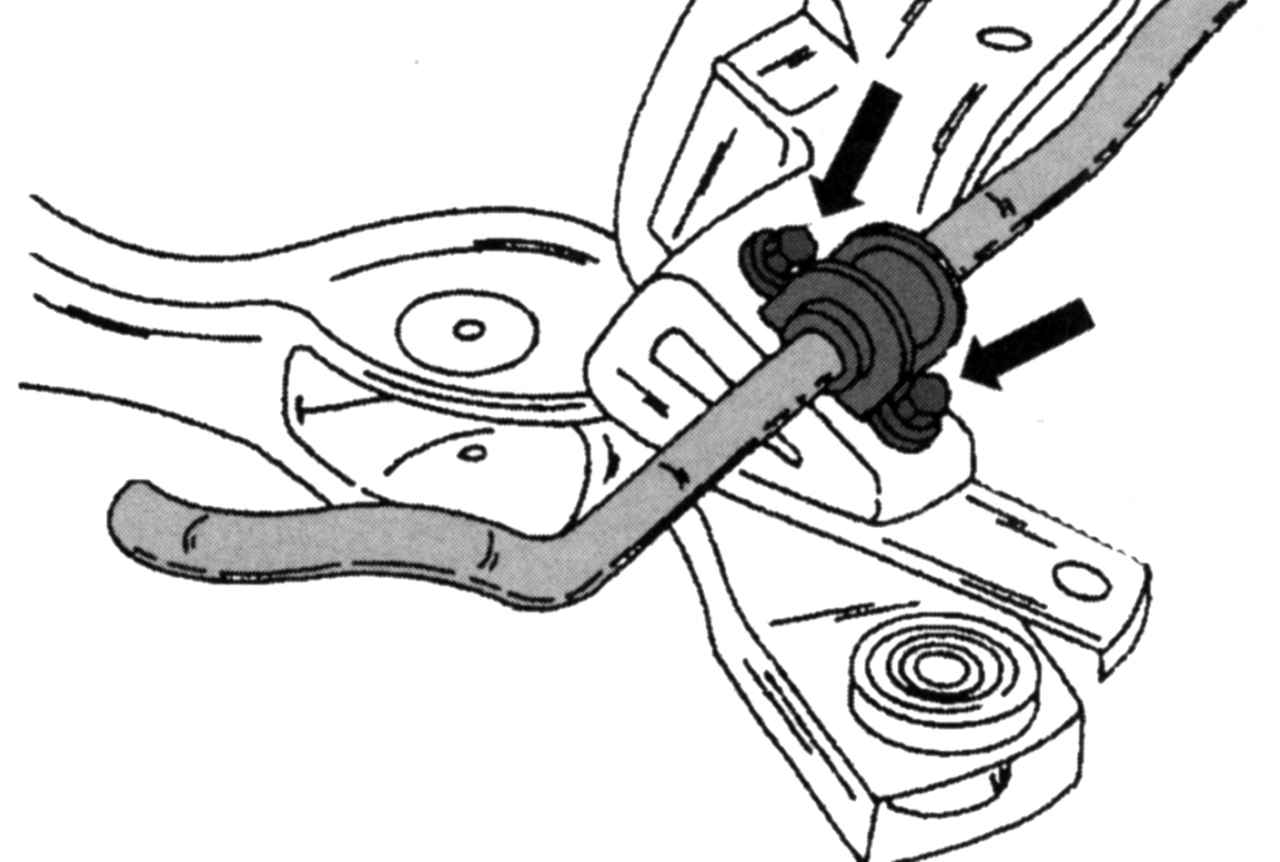

Рис. 201. Крепление стабилизатора поперечной устойчивости на подрамнике

- отсоедините подрамник и опустите, как описано в подразд. 12.4, чтобы получить доступ к показанному на рис. 201 креплению подшипника стабилизатора;

- отверните оба болта, снимите монтажный хомут и выньте стабилизатор (штанга с обеих сторон должна быть отсоединена).

Замена резиновых втулок обоих монтажных хомутов не представляет особых трудностей.

Установка выполняется в обратном порядке, с учетом следующего:

Примечание Соблюдайте указанные значения моментов затяжки.

- болты монтажных хомутов стабилизатора затяните моментом 25 Н·м;

- установите подрамник, как описано ранее, и затяните болты моментом 130 Н·м;

- затяните соединительную тягу стабилизатора моментом 50 Н·м;

- показанный на рис. 170 болт (механическая коробка передач) затяните моментом 120 Н·м;

Рис. 171. Расположение винта крепления заднего упора

- показанный на рис. 171 болт (автоматическая коробка передач) затяните моментом 120 Н·м;

- затяните болты фрикционной муфты моментом 19 Н·м;

- вновь соедините вал сошки рулевого управления с фрикционной муфтой рулевого вала;

- установите в правильное положение прижимную пластину и затяните болтами моментом 25 Н·м.
