8.1. Воздушный фильтр и звукопоглощающий патрубок

Во всасываемом двигателем воздухе содержится пыль и частицы грязи, которые не должны попадать в камеры сгорания, так как они воздействуют на стенки цилиндров как абразив и вызывают преждевременный износ поршней и рабочих поверхностей цилиндров. Фильтрующий элемент воздушного фильтра очищает поступающий в цилиндры двигателя воздух и расположен в корпусе воздушного фильтра (звукопоглощающем патрубке). Звукопоглощающий патрубок выполняет очень важную задачу: он успокаивает неконтролируемый вращающийся поток свежего воздуха и одновременно подавляет шумы, возникающие при всасывании воздуха. В автомобиле Fiesta звукопоглощающий патрубок состоит из пластикового корпуса и мелкопористого, сложенного в виде гармошки фильтрующего элемента воздушного фильтра.

Всасываемый воздух проходит через корпус воздушного фильтра, внутри которого двумя пластиковыми прокладками закреплен фильтрующий элемент. Весь поток воздуха проходит через фильтр, при этом пыль и все частицы грязи, ускоряющие износ двигателя, задерживаются фильтрующим элементом. Более крупные посторонние частицы, например насекомые или песчинки, остаются в корпусе воздушного фильтра. Воздушный фильтр и фильтрующий элемент нормально функционируют только в том случае, если они постоянно проверяются и поддерживаются в нормальном состоянии. Загрязненный фильтрующий элемент не очищает всасываемый воздух, что приводит к ухудшению топливовоздушной смеси, повышению токсичности отработавших газов, уменьшению мощности двигателя при увеличении расхода топлива.

Фильтрующий элемент и маслоулавливатель в тех версиях двигателей, где он установлен, должны чиститься не менее одного раза в год и меняться один раз в два года. Приобретать фильтрующие элементы необходимо в специализированных магазинах, при этом они необязательно должны быть только оригинальными, но в любом случае обращайте внимание на качество.

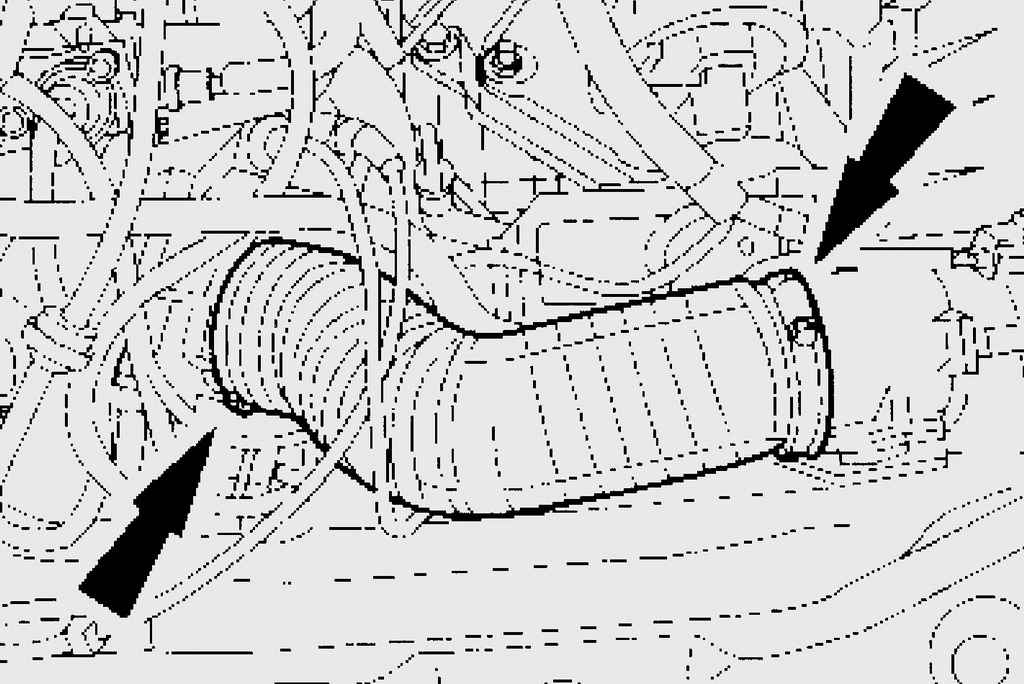

Рис. 7.1. Расположение хомутов крепления воздушного шланга на всасывающем патрубке и измерителе расхода воздуха

1. Ослабьте хомуты крепления воздушного шланга на всасывающем патрубке и измерителе расхода воздуха (рис. 7.1). В дизельном двигателе ослабьте хомуты на всасывающем патрубке и корпусе воздушного фильтра.

2. Отверните крышку воздушного фильтра, поднимите ее и достаньте фильтрующий элемент.

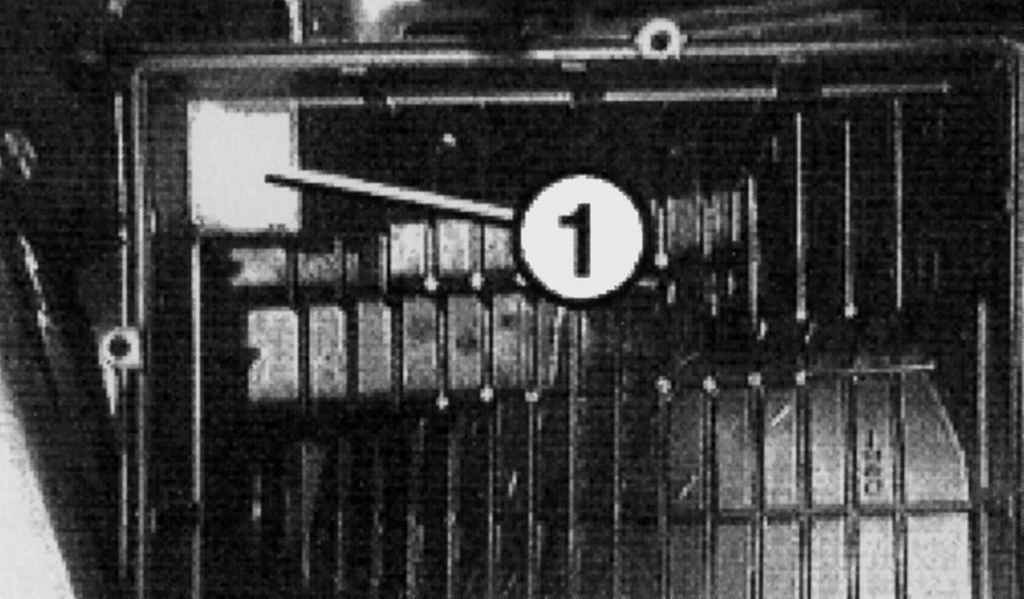

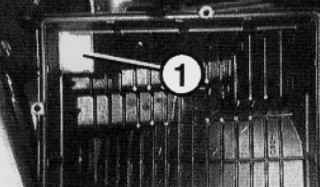

Рис. 7.2. Расположение маслоулавливателя (1) в корпусе воздушного фильтра

3. Перед установкой нового элемента почистите корпус фильтра и крышку тряпкой без ворсинок или продуйте сжатым воздухом. Если установлен маслоулавливатель 1 (рис. 7.2), основательно почистите его бензином. Следите, чтобы уплотнения нового фильтрующего элемента плотно прилегали к поверхностям корпуса фильтра.

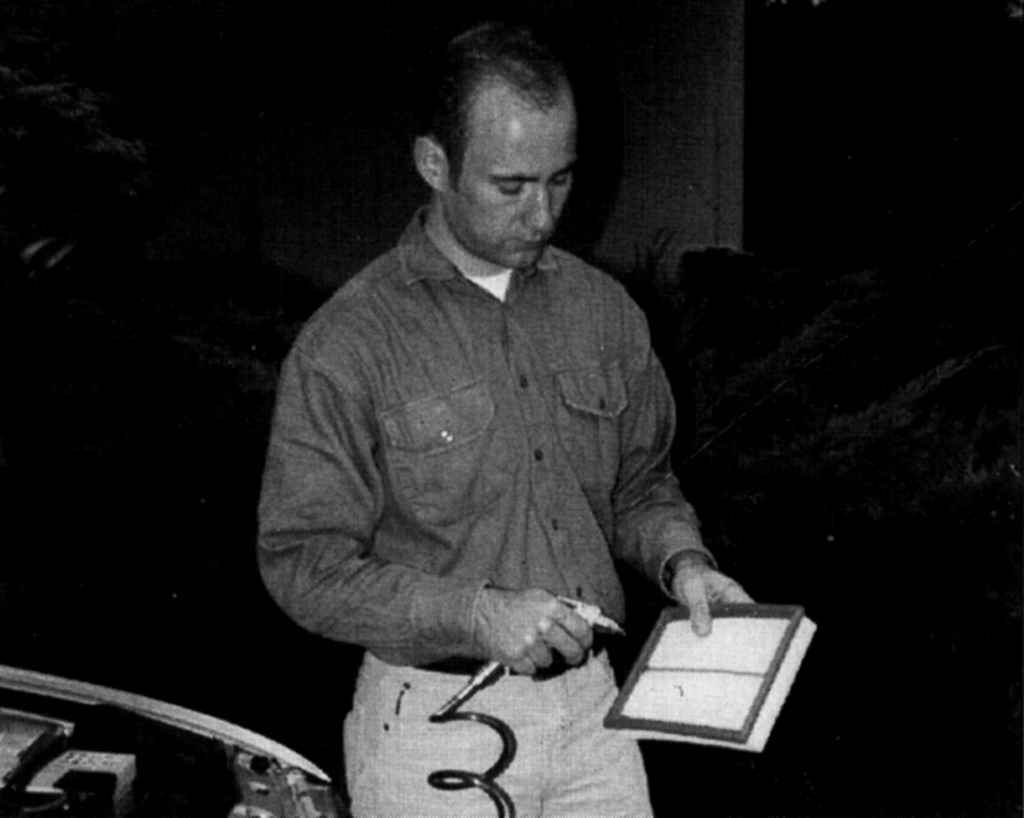

Рис. 7.3. Использование сжатого воздуха для очистки от пыли бумажного фильтрующего элемента
