7.11. Снятие радиатора

1. Поднимите переднюю часть автомобиля. Отсоедините провод от отрицательной клеммы аккумуляторной батареи (клемма «31») и разъем от двигателя вентилятора радиатора. Достаньте провод из направляющих.

2. Снимите нижнюю облицовку радиатора.

3. Отверните нижнюю пробку, слейте и соберите охлаждающую жидкость. Ослабьте хомуты и снимите шланги с патрубков радиатора.

4. В версии с СТХ очистите и отверните шланги от масляного радиатора, после чего закройте отверстия заглушками для исключения вытекания рабочей жидкости.

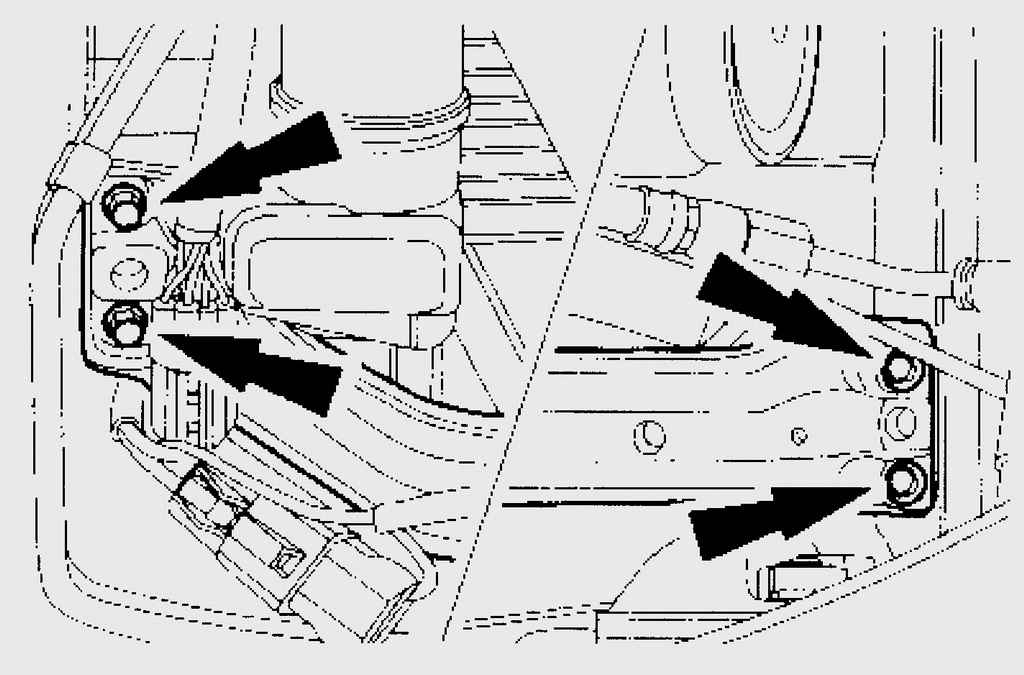

Рис. 6.11. Расположение болтов левого и правого креплений радиатора

5. Поддержите радиатор домкратом, при этом не забудьте о промежуточной прокладке. Отверните болты левого и правого креплений радиатора (рис. 6.11).

6. Домкратом опустите вниз радиатор вместе с вентилятором.

7. Перед установкой проверьте резиновые наконечники на радиаторе на наличие повреждений и трещин. Резиновые детали смажьте тонким слоем технического вазелина.

8. Снизу вставьте в моторный отсек радиатор в сборе. Следите, чтобы правильно установились верхние крепежные выступы радиатора.

9. Затяните болты крепления радиатора моментом 15 Н·м.

Дальнейшую установку радиатора проводите в последовательности, обратной снятию.
