15.23. Замена тормозных колодок на задних барабанных тормозах

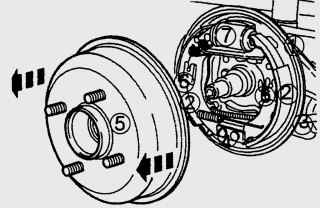

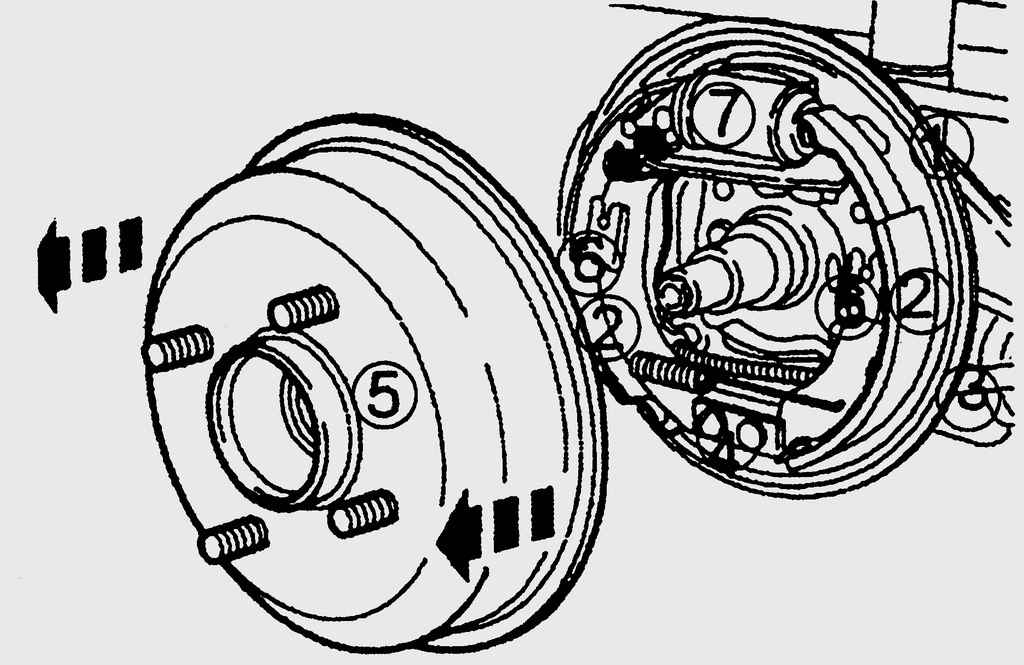

Рис. 14.23. Барабанный тормозной механизм заднего колеса: 1 – защитный кожух заднего тормоза; 2 – тормозная колодка; 3 – трос стояночного тормоза; 4 – упор; 5 – тормозной барабан со ступицей колеса; 6 – зажим крепления тормозной колодки; 7 – колесный тормозной цилиндр

Обязательно заменяйте все колодки на одной оси автомобиля, даже если изношена только одна колодка. В противном случае это приведет к различным коэффициентам трения на колесах, что при интенсивном торможении будет уводить автомобиль в сторону. Осторожно приработайте новые тормозные колодки и во время первых 500 км избегайте резкого торможения. Тормозные колодки заменяются на новые, если старые износились, замаслились (стояночный тормоз не затормаживает автомобиль). Тщательно следите за тем, чтобы все запасные части тормозной системы для вашего автомобиля были оригинальными и разрешены к применению (рис. 14.23).

1. Снимите защитный чехол с рычага стояночного тормоза и поднимите вверх по рычагу.

2. Отверните гайку и освободите трос стояночного тормоза.

3. Отверните гайки и снимите заднее колесо.

4. Снимите ступицу заднего колеса с тормозным барабаном. Снимите датчик частоты вращения колеса, если он установлен.

5. С обратной стороны защитного кожуха заднего тормоза снимите зажим крепления тормозной колодки.

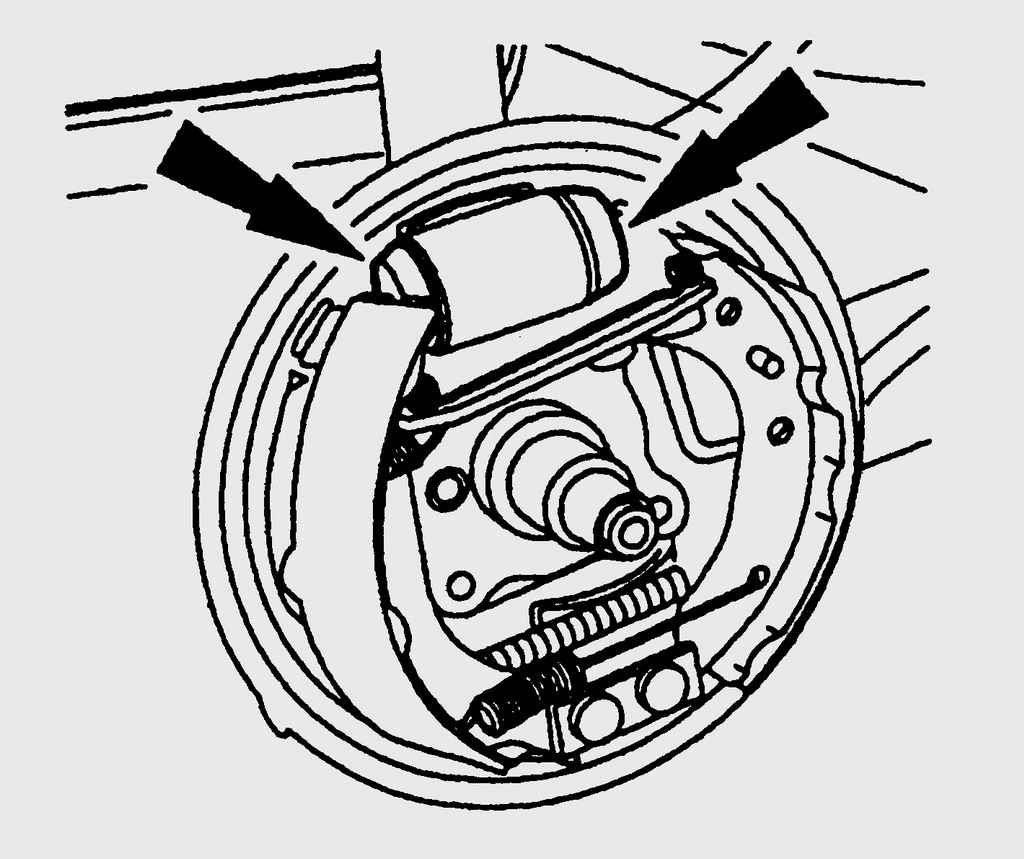

Рис. 14.24. Места установки тормозных колодок на поршни колесного тормозного цилиндра

6. Отклоняя в стороны, снимите обе тормозные колодки с поршней колесного тормозного цилиндра (рис. 14.24). Не повредите защитные чехлы колесных тормозных цилиндров.

7. Небольшой струбциной закрепите в исходном положении поршни колесного тормозного цилиндра.

8. Снимите с нижнего упора тормозные колодки и отклоните их вниз.

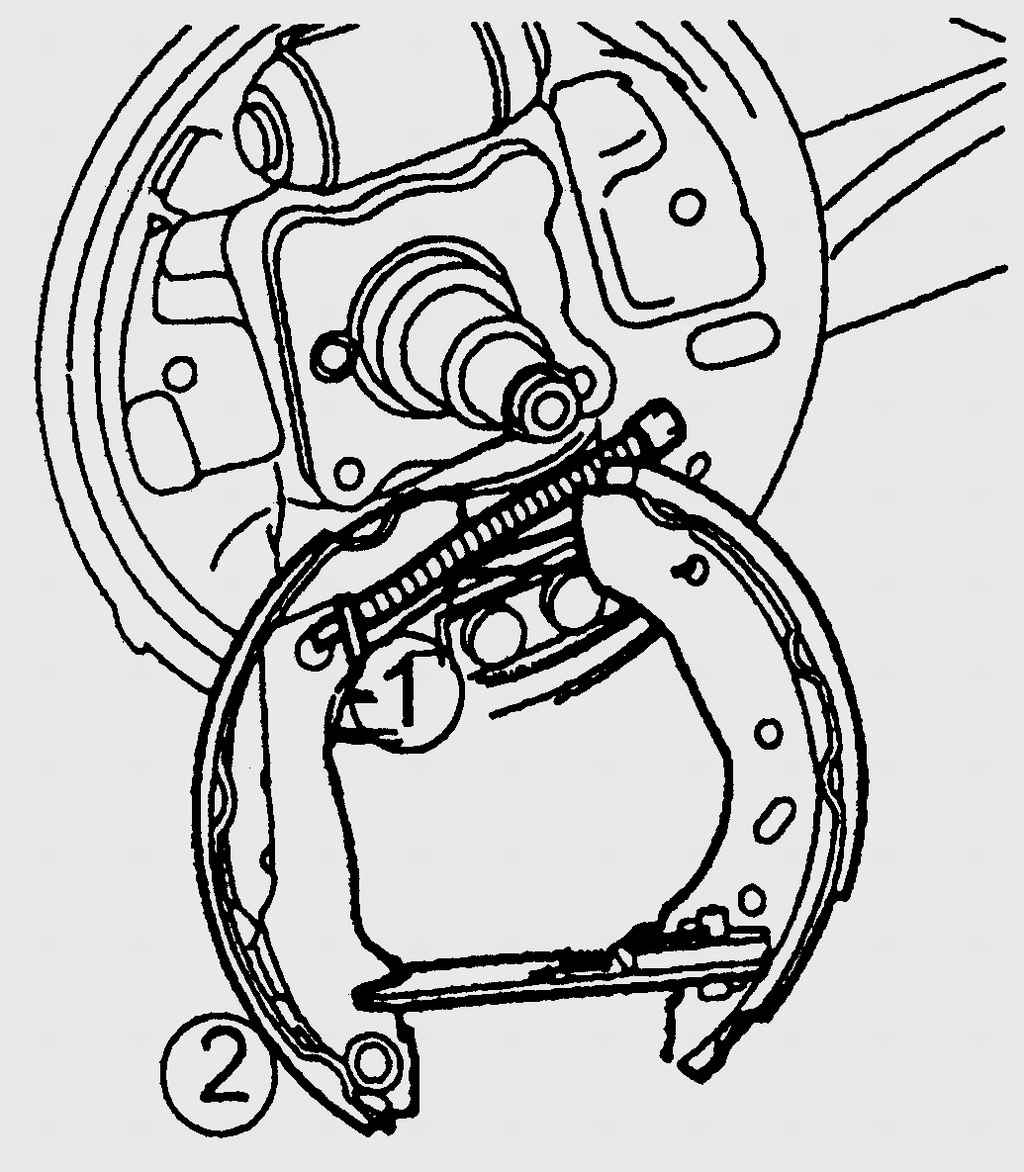

Рис. 14.25. Отсоединение троса (1) стояночного тормоза от отжимающей тормозной колодки (2)

9. Оттяните назад отжимаемую тормозную колодку 2 (рис. 14.25) и отсоедините от нее трос 1 стояночного тормоза. Сожмите зажим на защитном кожухе заднего тормоза и вытяните трос стояночного тормоза из защитного кожуха.

10. Снимите сначала нижнюю, потом верхнюю возвратные пружины.

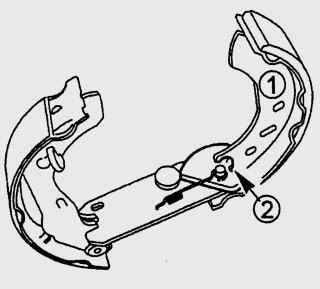

Рис. 14.26. Снятие передней (набегающей) тормозной колодки (1) с распорной пластины (2)

11. Освободите переднюю (набегающую) тормозную колодку 1 (рис. 14.26) с распорной пластины. Если имеется, поверните автоматическое регулировочное устройство так, чтобы освободилась защелка тормозной колодки.

12. Повернув на угол 90°, снимите распорную пластину нижней тормозной колодки.

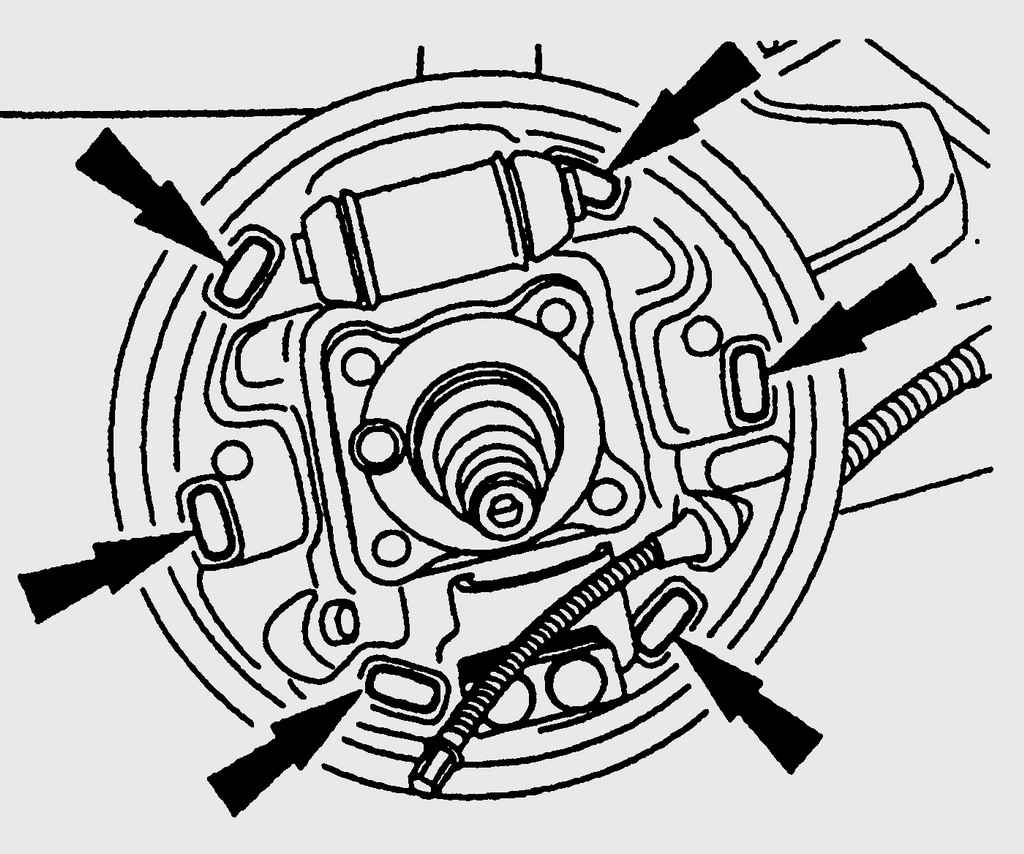

Рис. 14.27. Расположение опорных мест тормозных колодок на защитном кожухе заднего тормоза

13. Очистите защитный кожух заднего тормоза и опорные места тормозных колодок, проверьте и смажьте их тонким слоем консистентной смазки на медной основе (рис. 14.27).

14. Соберите тормозные колодки и распорные пластины. Следите за тем, чтобы автоматическое регулировочное устройство было установлено в первоначальное положение.

15. Установите на тормозные колодки возвратные пружины.

16. Подсоедините трос стояночного тормоза.

17. Поворачивая, осторожно установите тормозные колодки на поршни колесного тормозного цилиндра. Не повредите при этом защитные чехлы. Предварительно снимите струбцину, крепящую в исходном положении поршни колесного тормозного цилиндра.

18. Установите на упор обе тормозные колодки.

19. Установите ступицу колеса и тормозной барабан на ось. Сначала затяните новую гайку крепления ступицы колеса моментом 235 Н·м, потом отверните ее на 21/2 оборота. Рукой несколько раз проверните «свободный» тормозной барабан и в это время снова затяните гайку крепления ступицы моментом затяжки 235 Н·м.

20. Крышку ступицы частично заполните новой смазкой для колесных подшипников и с помощью трубы соответствующего диаметра и молотка осторожно установите крышку на ступицу колеса.

21. Несколько раз нажмите на педаль тормоза до появления сильного сопротивления, что позволяет отцентрировать только что установленные тормозные колодки по отношению к тормозному барабану и приводит автоматическое регулировочное устройство в рабочее положение, при котором оно регулирует зазор тормозных колодок.

22. Установите колеса и опустите автомобиль.

23. Отрегулируйте стояночный тормоз.

24. Во время заключительной пробной поездки осторожно проверьте работу тормозов и действие стояночного тормоза.
