10.5. Свечи зажигания

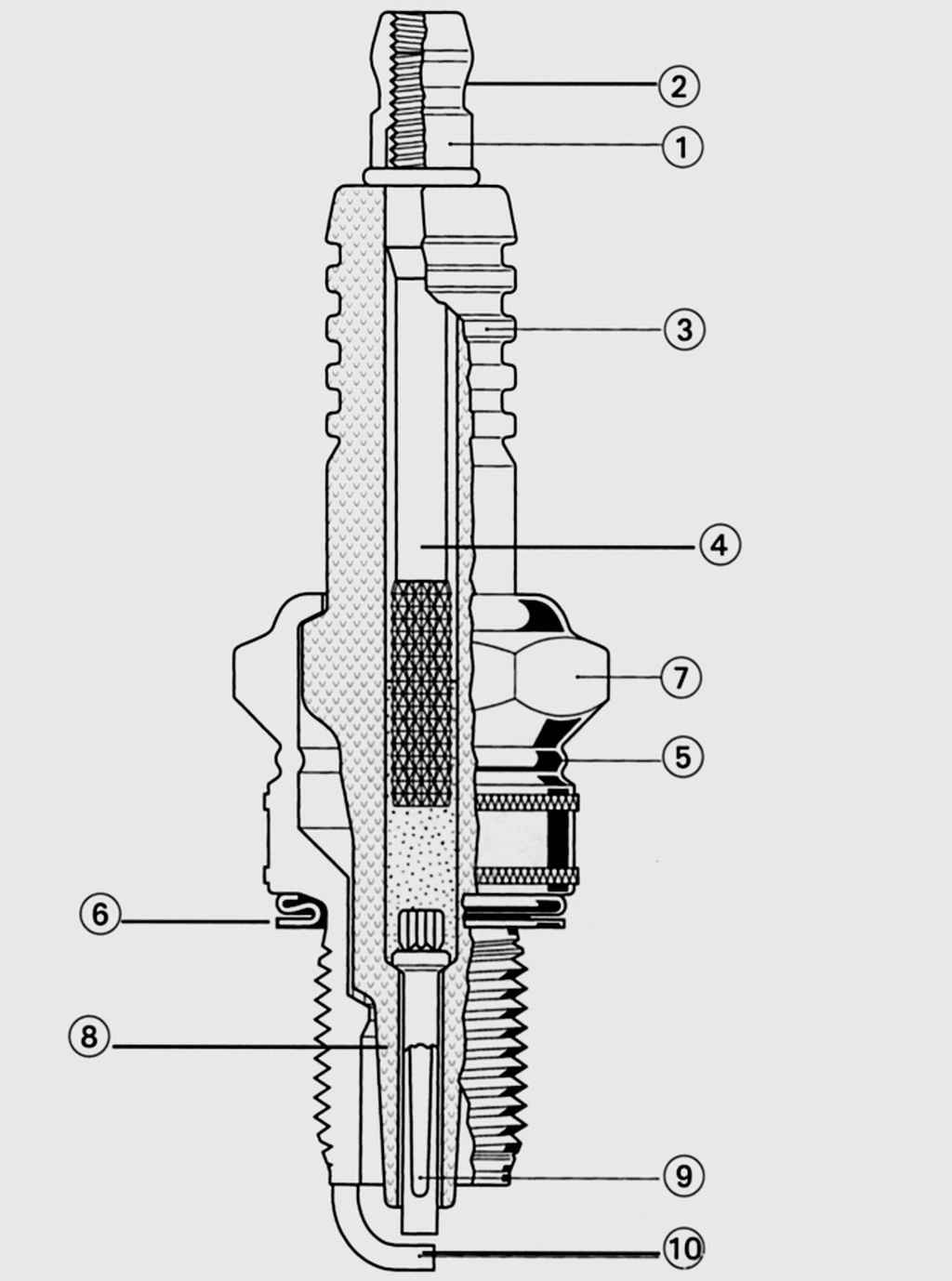

Рис. 9.4. Свеча зажигания: 1 и 2 – резьбовые наконечники для подсоединения высоковольтного провода; 3 – керамический изолятор с барьером для исключения поверхностного тока утечки; 4 – стержень; 5 – корпус свечи зажигания; 6 – зона обжатия и тепловой усадки; 7 – центральный электрод; 8 – боковой электрод; 9 – опора изолятора; 10 – уплотнительное кольцо

Свечи зажигания (рис. 9.4) предназначены для воспламенения искрой небольшого облака мелкодисперсной топливовоздушной смеси, достаточного для инициирования всего процесса воспламенения в камере сгорания. При этом образуется температура около 2500 °С и давление до 60 бар. Для обеспечения устойчивой искры между электродами свечи стержень свечи окружен керамическим изолятором. Центральный электрод и стержень вставлены в проводящую электрический ток стекломассу, которая надежно крепит эти детали и служит уплотняющей изоляцией в камере сгорания. Для возникновения искры напряжение между электродами свечи должно резко возрасти от нуля до напряжения, необходимого для образования дуги. После возникновения искрового разряда напряжение падает до уровня, необходимого для распространения искры, – происходит воспламенение топливовоздушной смеси.

Важнейшим параметром, характеризующим свечу, является температурный режим ее элементов, в первую очередь центрального электрода и поверхности юбки изолятора. Чтобы свеча зажигания надежно работала, после пуска двигателя она должна быстро достигнуть температуры, обеспечивающей ее самоочищение. Эта температура составляет примерно 400 °С. В противном случае остатки продуктов сгорания осядут на опоре изолятора. При полной нагрузке двигателя температура не должна превышать 800 °С. Кроме того, рабочие условия для свечей зажигания неодинаковы во всех двигателях. Только калильное число определяет, подходят ли свеча зажигания и двигатель друг к другу. Например, если вы используете свечу зажигания с очень низким калильным числом, опора изолятора может сильно разогреться, что приведет к неконтролируемому калильному зажиганию, которое может даже разрушить двигатель. Если, напротив, вы используете свечу зажигания со слишком высоким калильным числом, свеча не достигнет температуры самоочищения и опора изолятора будет загрязняться.

Наиболее удобно обозначение калильного числа, одно время принятое большинством европейских фирм, по времени (в секундах), после которого при испытаниях на специальной установке начинается калильное зажигание. Последние годы большинство фирм перешло на условное обозначение калильного числа свечей.

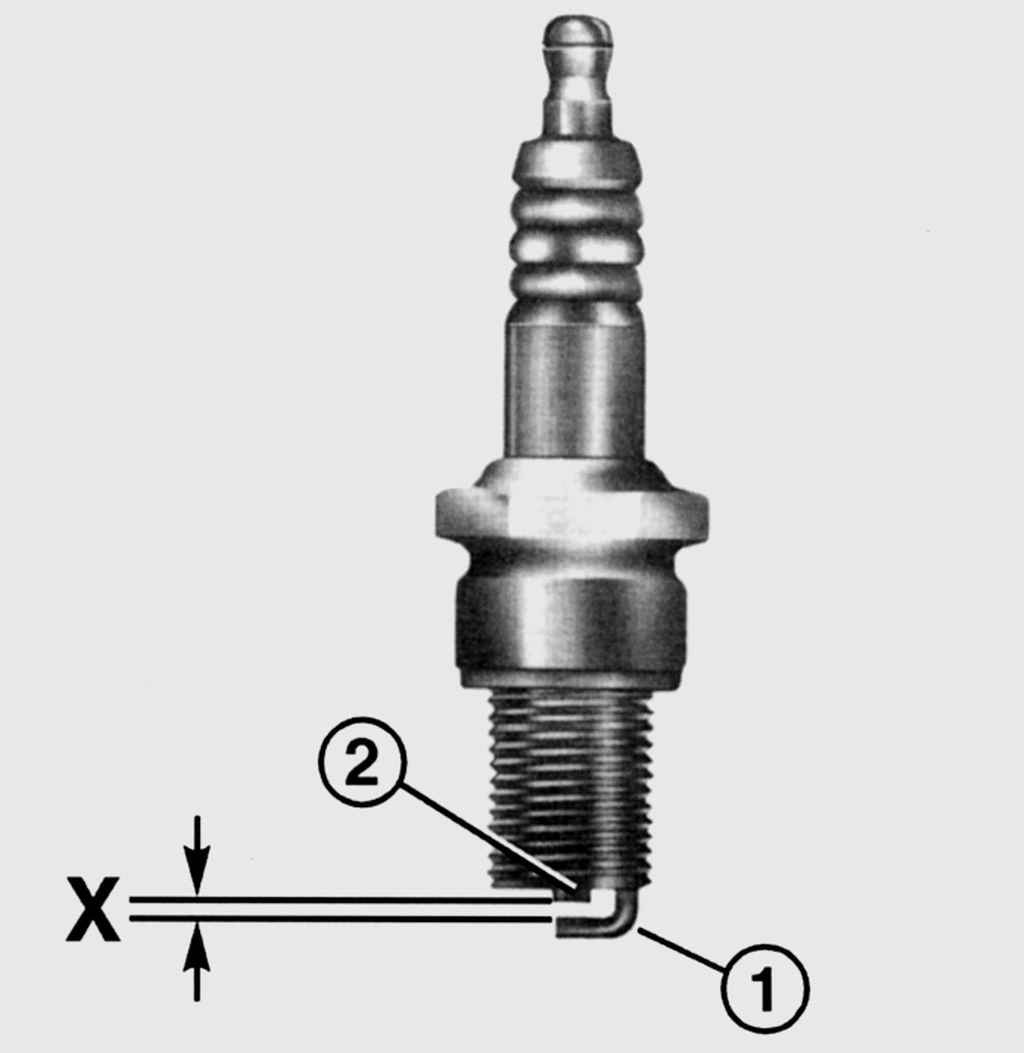

Рис. 9.5. Место измерения межэлектродного зазора (Х) свечи зажигания между центральным (2) и боковым (1) электродами

Кроме правильного калильного числа важно знать межэлектродный зазор свечи зажигания, так как при слишком большом или слишком маленьком зазоре изменяется размер искры, что приводит к снижению эффективности работы двигателя. Зазор всегда должен соответствовать техническим требованиям и составлять 1,3 мм (рис. 9.5).

При сгорании топливовоздушной смеси незначительно обгорают электроды свечи. Этому способствует искровой разряд, который выбивает частицы металла с электродов, вследствие чего межэлектродный зазор увеличивается с увеличением длительности эксплуатации свечей зажигания.

Для пробоя слишком большого межэлектродного зазора требуется более высокое напряжение. Это также может привести к пропускам зажигания, или двигатель вообще невозможно будет пустить. Поэтому необходимо своевременно проверять и при необходимости корректировать зазор. Проверка зазора осуществляется проволочным шаблоном или щупом, а его корректировка — подгибанием бокового электрода.

При замене свечей зажигания обязательно обращайте внимание на предписанное калильное число и резьбу свечей зажигания.

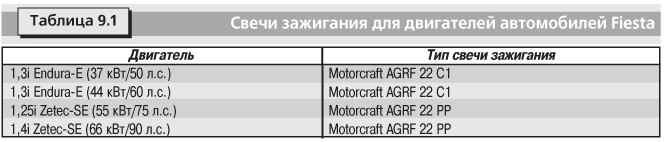

Свечи зажигания, рекомендуемые для использования на автомобилях Fiesta, приведены в табл. 9.1.

Системы зажигания являются источником повышенной опасности. Поэтому при всех работах с системами зажигания необходимо соблюдать правила техники безопасности. Запрещается проводить работы на системе зажигания людям с электрокардиостимулятором. чтобы не подвергать себя излишней опасности, поручите выполнение работ с системой зажигания сервисному центру. При проведении работ по техническому обслуживанию также необходимо соблюдать крайнюю осторожность.

Ни в коем случае не касайтесь элементов первичной и вторичной цепей системы зажигания при включенном зажигании, находящихся под напряжением — это опасно для жизни.

Перед проведением всех работ с системой зажигания предварительно выключайте зажигание. Это правило необходимо соблюдать и при отсоединении и присоединении электрических проводов или подключении измерительных приборов.

При включенном зажигании достаточно небольшого покачивания автомобиля, чтобы вызвать импульс высокого напряжения. Поэтому при проведении работ в моторном отсеке вы подвергаете свою жизнь опасности, кроме этого могут быть повреждены основные узлы системы зажигания.

При проведении сварочных работ на автомобиле, отсоедините провода от обеих клемм аккумуляторной батареи.

По внешнему виду свечей зажигания можно судить о состоянии двигателя, отклонениях в его работе от оптимальных параметров. Проверку необходимо проводить после прогрева двигателя автомобиля на скоростной автомобильной магистрали. Проверка после поездки на короткое расстояние может привести к ошибочным результатам. Во время проверки необходимо внимательно осмотреть верхнюю часть теплового конуса изолятора с центральным электродом и боковой электрод.

Светло-серый или коричневый цвет конуса изолятора -

свидетельствует о том, что системы впрыска топлива и зажигания работают нормально, обеспечивая экономичную работу двигателя.

Белый цвет конуса изолятора -

указывает на то, что двигатель работает на обедненной топливовоздушной смеси или со слишком большим углом опережения зажигания (раннее зажигание), что возможно при нарушениях регулировки угла опережения зажигания и блока управления.

Большие отложения сажи -

обусловлены тем, что свеча зажигания не достигает температуры самоочищения, т.е. автомобиль часто используется для поездок на короткие расстояния, поэтому двигатель не прогревается до нормальной рабочей температуры; слишком богатая топливовоздушная смесь, при которой повышается содержание окиси углерода.

Слой масла на конусе изолятора и электродах -

появляется при износе поршневых колец, направляющих втулок клапанов или маслоотражательных колпачков. Возможно, вы использовали моторное масло или топливо с присадками. Замените свечи зажигания, моторное масло и топливо, повторно проверьте состояние свечей зажигания.

Если внешний вид свечей зажигания не свидетельствует о нарушениях в работе двигателя, но его работа нарушена, это может быть связано с дефектами свечей.
