9.6.4. Диагностика

Возможные неисправности аудиосистемы, их причины и методы устранения приведены в табл. 9.10.

Таблица 9.10      Возможные неисправности аудиосистемы, их причины и методы устранения

Возможная причина	Метод устранения
Аудиосистема не работает
Цепь питания предохранителя Ef2 оборвана или замкнута	Отремонтируйте или замените электропроводку цепи питания
Окисление контакта предохранителя Ef2, F6 или F11	Замените предохранитель
Цепь между предохранителем Ef2 или F6 и предохранителем F11 оборвана или замкнута	Отремонтируйте или замените электропроводку
Плохое заземление G201	Отремонтируйте или замените электропроводку
Аудиосистема неисправна	Замените аудиосистему
Проигрыватель кассет не работает, функции AM/FM в порядке
Плохое качество магнитной ленты	Не используйте магнитные ленты с плохим качеством
Проигрыватель кассет неисправен	Замените аудиосистему
Динамики работают с искажениями или не работают
Повреждение, дребезжание или вибрация динамика	Отремонтируйте неисправный компонент
Цепь между разъемом динамика и разъемом радио оборвана или замкнута	Отремонтируйте или замените электропроводку
Плохое соединение разъема динамика и разъема аудиосистемы	Соедините надлежащим образом
Динамик неисправен	Замените динамик
Аудиосистема неисправна	Замените аудиосистему

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите молдинг панели управления.

Снимите магнитолу с панели управления в следующем порядке:

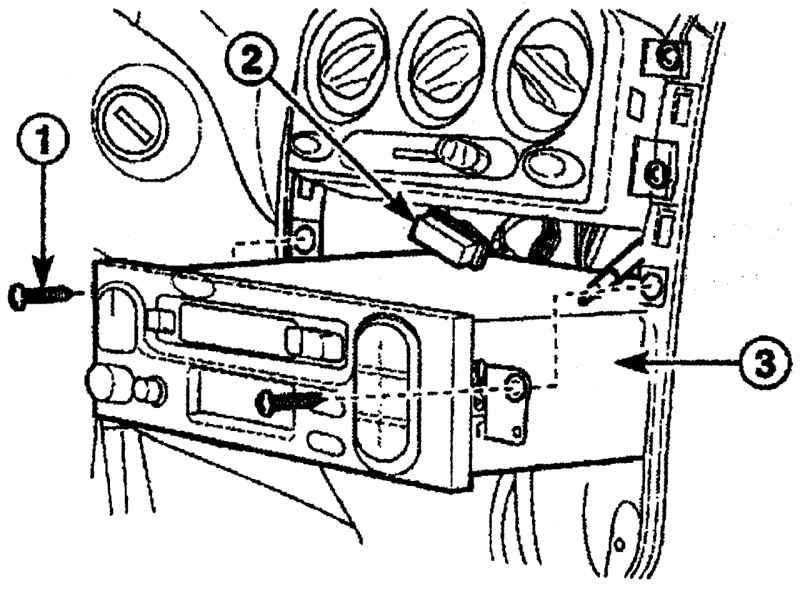

Рис. 9.70. Расположение винтов (1) крепления магнитолы (3) и электрического разъема (2)

- выверните винты 1 (рис. 9.70) крепления магнитолы;

- вытяните насколько возможно магнитолу из гнезда и отсоедините электрический разъем 2 и провод антенны;

- снимите магнитолу.

Подсоедините к магнитоле электрический разъем и провод антенны.

Установите магнитолу и закрепите ее винтами.

Установите молдинг панели управления.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите обивку двери.

Снимите динамик в следующем порядке:

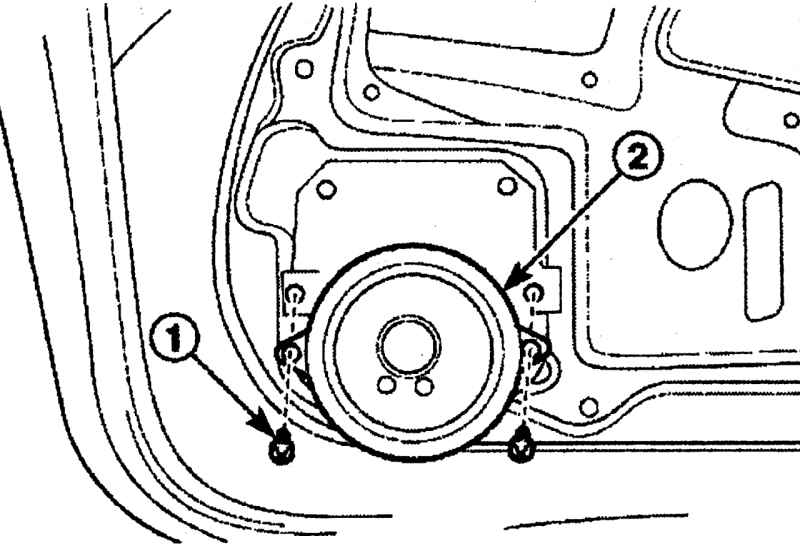

Рис. 9.71. Расположение винтов (1) крепления динамика (2) в передней двери

- выверните винты 1 (рис. 9.71);

- отсоедините электрический разъем от динамика;

- снимите динамик 2.

Подсоедините к динамику электрический разъем.

Установите динамик и закрепите его винтами.

Установите обивку двери.

Подсоедините провод «массы» к аккумуляторной батарее.

Снимите обивку двери.

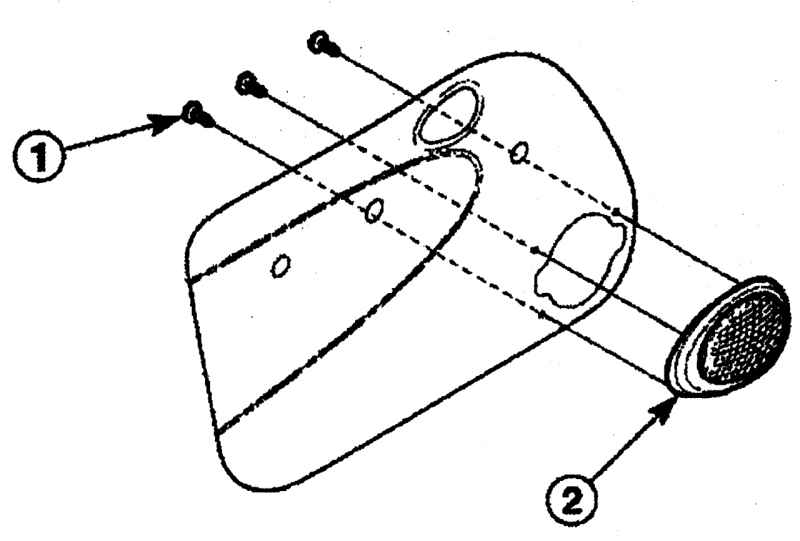

Рис. 9.72. Расположение винтов (1) крепления декоративной решетки (2) динамика к обивке передней двери

Выверните винты 1 (рис. 9.72) и снимите декоративную решетку 2 динамика с обивки передней двери.

Установка

Установите решетку динамика на обшивку двери и закрепите ее винтами.

Установите обивку двери.

Отсоедините провод «массы» от аккумуляторной батареи.

Откройте дверь багажника.

Снимите задние динамики с задней полки в следующем порядке:

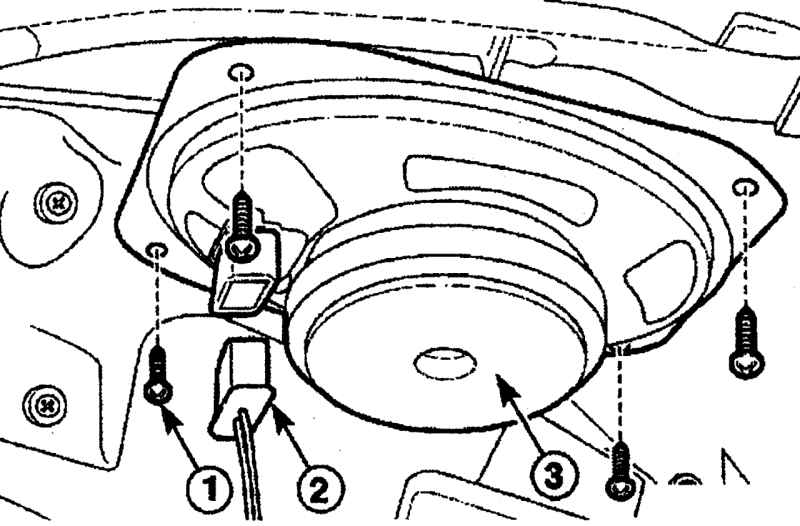

Рис. 9.73. Расположение винтов (1) крепления заднего динамика (3) и отсоединение электрического разъема (2)

- отсоедините электрический разъем 2 (рис. 9.73) от динамика;

- выверните винты 1;

- снимите динамик 3.

Установите задний динамик на заднюю полку и закрепите его винтами.

Подсоедините электрический разъем.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите плафон освещения салона.

Снимите антенну с крыши в следующем порядке:

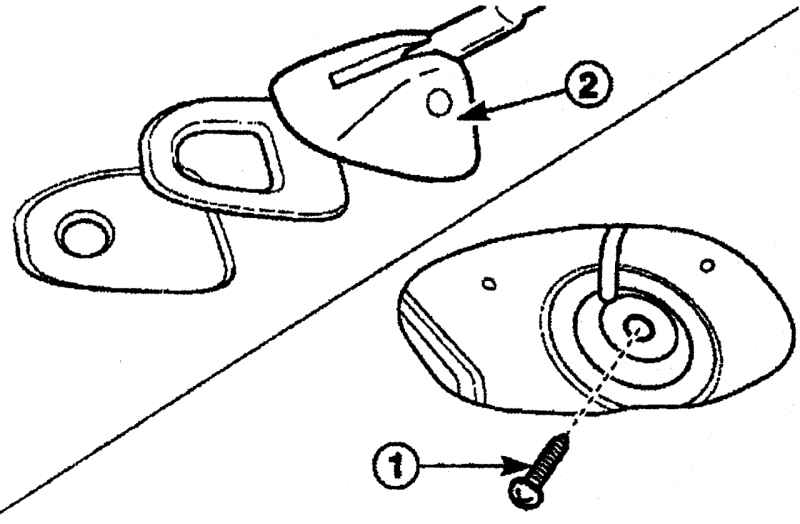

Рис. 9.74. Расположение винта (1) крепления антенны (2) на крыше

- из салона автомобиля выверните винт 1 (рис. 9.74);

- снимите антенну 2 с крыши.

Установите антенну на крышу и закрепите винтом, затянув его моментом 3 Н•м.

Установите плафон освещения салона.

Подсоедините провод «массы» к аккумуляторной батарее.
