9.4.3. Снятие и установка элементов стеклоочистителя и стеклоомывателя

Снимите рычаг стеклоочистителя в следующем порядке:

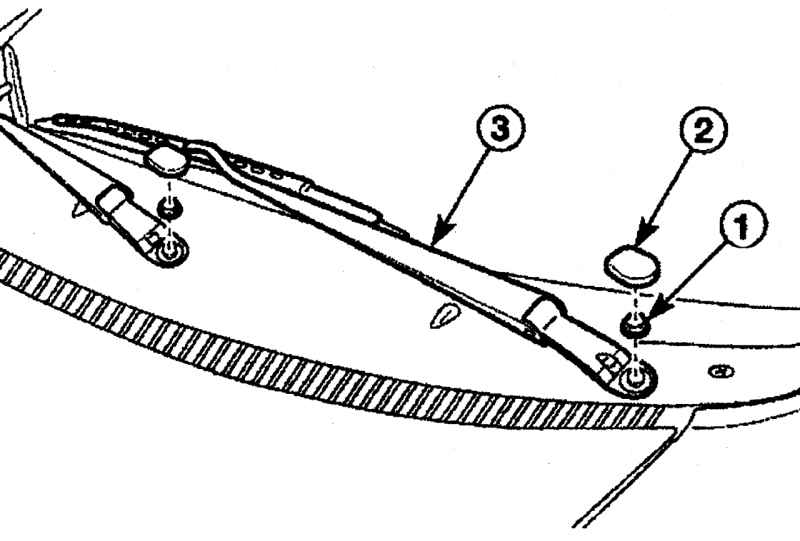

Рис. 9.30. Расположение гайки (1) и колпачка (2) крепления рычага стеклоочистителя (3)

- снимите колпачок 2 (рис. 9.30);

- отверните гайку 1;

- снимите рычаг стеклоочистителя 3.

Установите рычаг стеклоочистителя и закрепите его гайкой.

Установите колпачок.

Рычаг стеклоочистителя заднего стекла

Снимите жиклер омывателя с рычага стеклоочистителя.

Снимите щетку стеклоочистителя.

Снимите рычаг стеклоочистителя в следующем порядке:

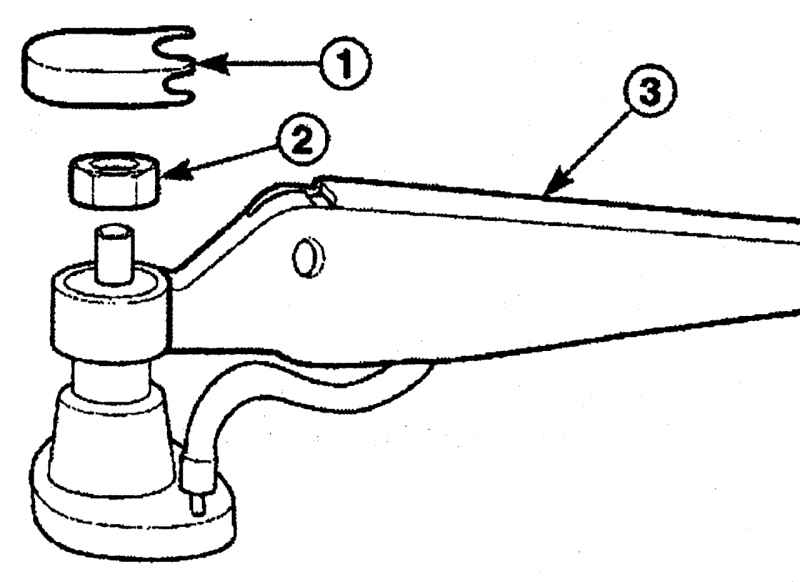

Рис. 9.31. Расположение гайки (2) и колпачка (1) крепления рычага стеклоочистителя (3)

-снимите колпачок 1 (рис. 9.31);

-отверните гайку 2;

-снимите рычаг стеклоочистителя 3.

Установите рычаг стеклоочистителя и закрепите его гайкой.

Установите колпачок.

Установите щетку стеклоочистителя.

Установите жиклер омывателя на рычаг стеклоочистителя.

Моторедуктор стеклоочистителя ветрового стекла

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите рычаг стеклоочистителя ветрового стекла.

Снимите облицовку панели щитка.

Разъедините шаровое соединение рычажного механизма стеклоочистителя и отделите двигатель стеклоочистителя от рычажного механизма очистителя.

Снимите моторедуктор стеклоочистителя с панели щитка в следующем порядке:

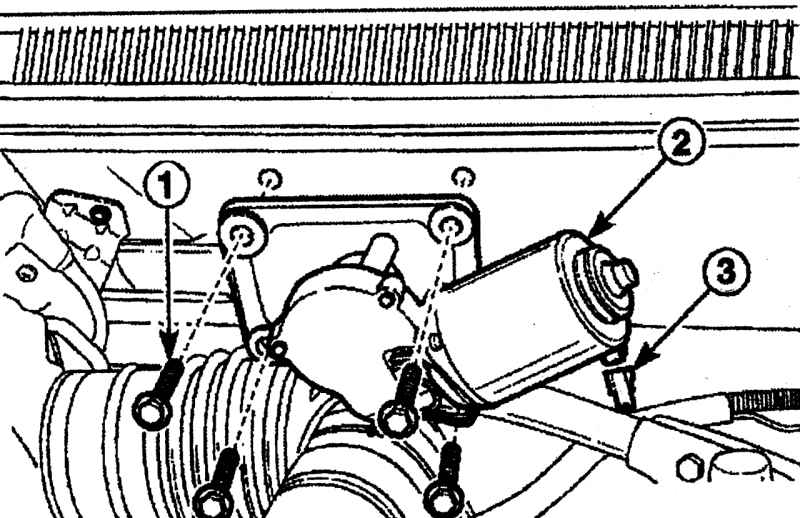

Рис. 9.32. Расположение болтов (1) крепления моторедуктора в сборе (2) и электрического разъема (3)

- отсоедините электрический разъем 3 (рис. 9.32);

- отверните болты 1;

- снимите моторедуктор в сборе 2.

Предупреждение Соединительная пластина моторедуктора стеклоочистителя закреплена, поэтому не отделяйте мотор от кронштейна.

Установите моторедуктор стеклоочистителя на панель щитка и закрепите болтами.

Подсоедините электрический разъем.

Установите облицовку панели щитка.

Установите рычаг стеклоочистителя ветрового стекла.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

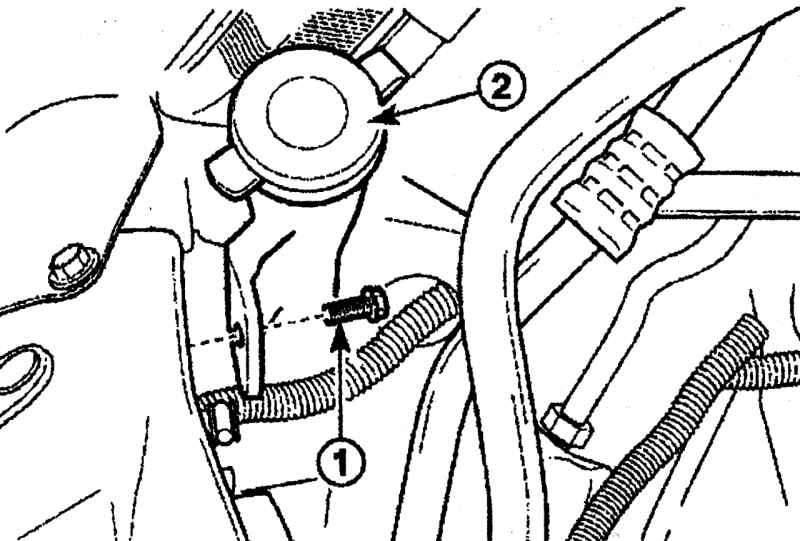

Рис. 9.33. Расположение болта (1) крепления наливной горловины (2) бачка

Отверните болт 1 (рис. 9.33) и снимите наливную горловину 2 бачка.

Поднимите автомобиль и установите на опоры.

Снимите переднее правое колесо.

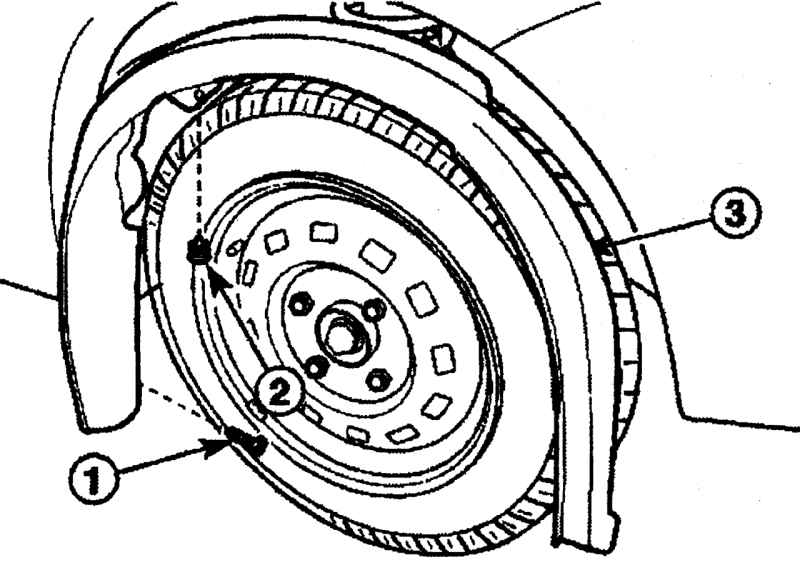

Рис. 9.34. Расположение винтов (1) и фиксаторов (2) крепления грязезащитного щитка (3) арки правого переднего колеса

Выверните винты 1 (рис. 9.34), освободите фиксаторы 2 и снимите грязезащитный щиток арки правого переднего колеса 3.

Снимите бачок омывателя в сборе в следующем порядке:

- слейте жидкость из бачка омывателя;

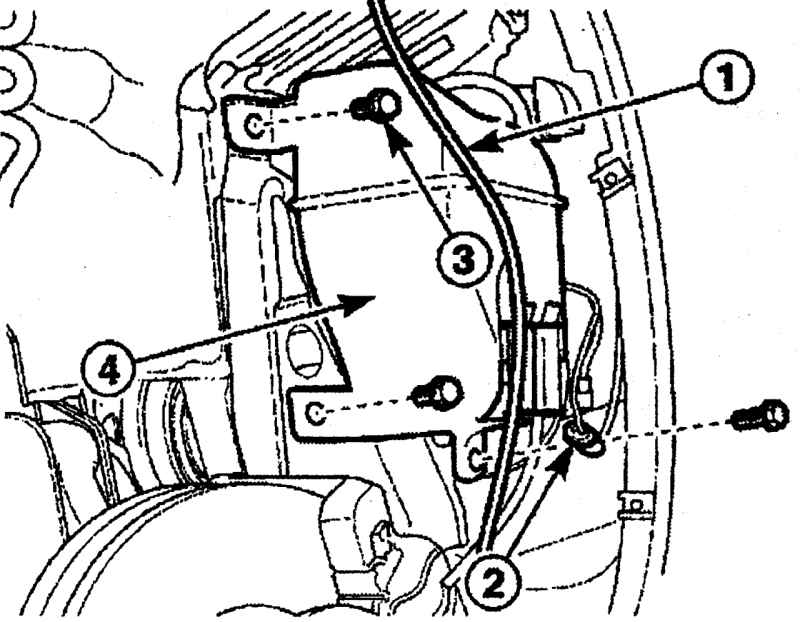

Рис. 9.35. Расположение болтов (3) крепления бачка омывателя (4) и патрубка (1) и электрического разъема (2)

- отсоедините патрубки 1 (рис. 9.35) омывателя;

- отсоедините электрический разъем 2;

- выверните болты 3;

- снимите бачок омывателя 4 в сборе.

Установите бачок омывателя в сборе и закрепите болтами.

Подсоедините электрический разъем насоса.

Подсоедините патрубки омывателя.

Установите грязезащитный щиток арки правого переднего колеса и закрепите его винтами и фиксаторами.

Установите переднее правое колесо.

Опустите автомобиль.

Установите заливную горловину и закрепите ее болтами.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите бачок омывателя в сборе.

Слейте жидкость из бачка омывателя.

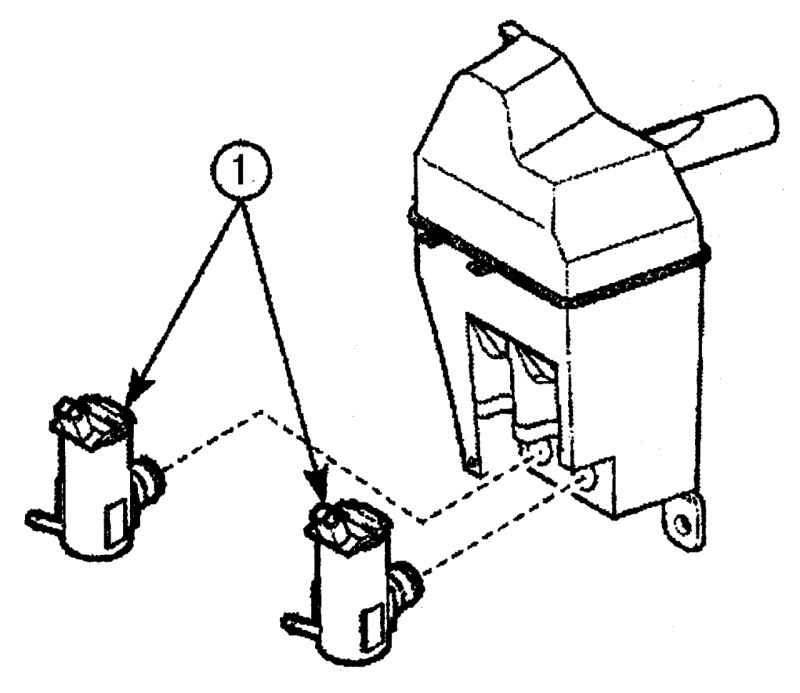

Рис. 9.36. Снятие двигателя с насосом (1) омывателя с бачка

Потянув, снимите двигатель с насосом 1 (рис. 9.36) омывателя с бачка.

Установите двигатель с насосом омывателя в бачок.

Установите бачок омывателя в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Заполните бачок омывателя.

Снимите облицовку панели щитка.

Снимите жиклер омывателя с облицовки панели щитка.

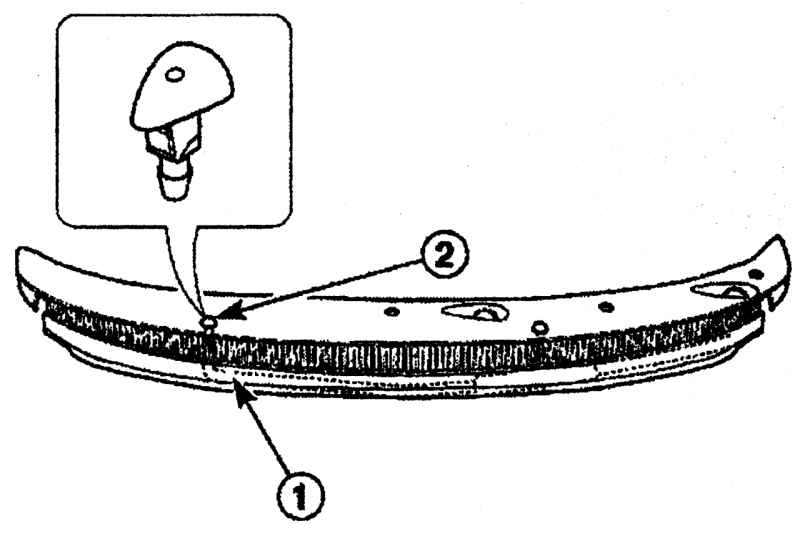

Рис. 9.37. Расположение шланга (1) жиклера омывателя (2) ветрового стекла

Отсоедините шланг 1 (рис. 9.37) жиклера омывателя.

Потянув вверх, снимите жиклер омывателя 2 ветрового стекла.

Установите жиклер омывателя на облицовку панели щитка.

Подсоедините шланг жиклера омывателя.

Установите облицовку панели щитка.

Снимите жиклер омывателя с рычага стеклоочистителя.

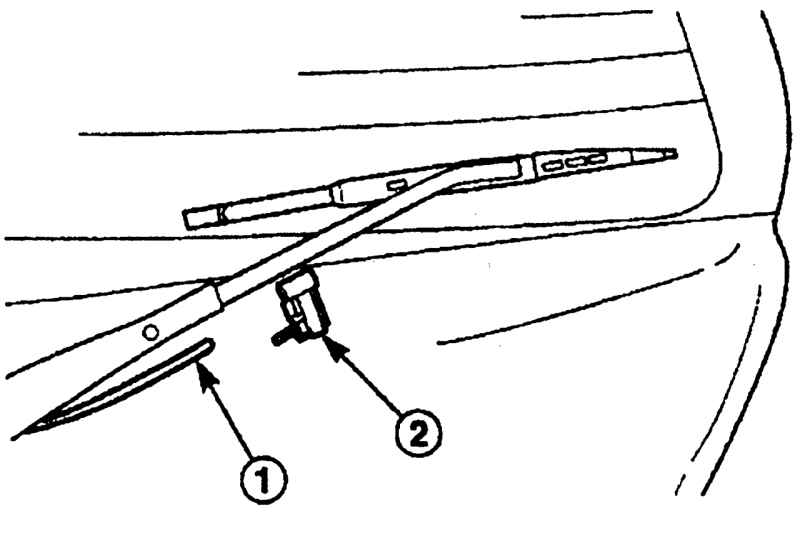

Рис. 9.38. Расположение шланга (1) жиклера омывателя (2) заднего стекла

Отсоедините шланг 1 (рис. 9.38) жиклера омывателя.

Потянув, снимите жиклер омывателя 2 заднего стекла.

Установите жиклер омывателя смывателя на рычаг стеклоочистителя в сборе.

Пропустите шланг омывателя через возвратную пружину.

Закрепите жиклер омывателя на рычаге стеклоочистителя.

Соедините шланг с жиклером омывателя.

Снимите облицовку панели щитка.

Отсоедините шланг омывателя.

Поднимите автомобиль и установите на опоры.

Снимите переднее правое колесо.

Выверните винты 1 (см. рис. 9.34), освободите фиксаторы 2 и снимите грязезащитный щиток арки правого переднего колеса 3.

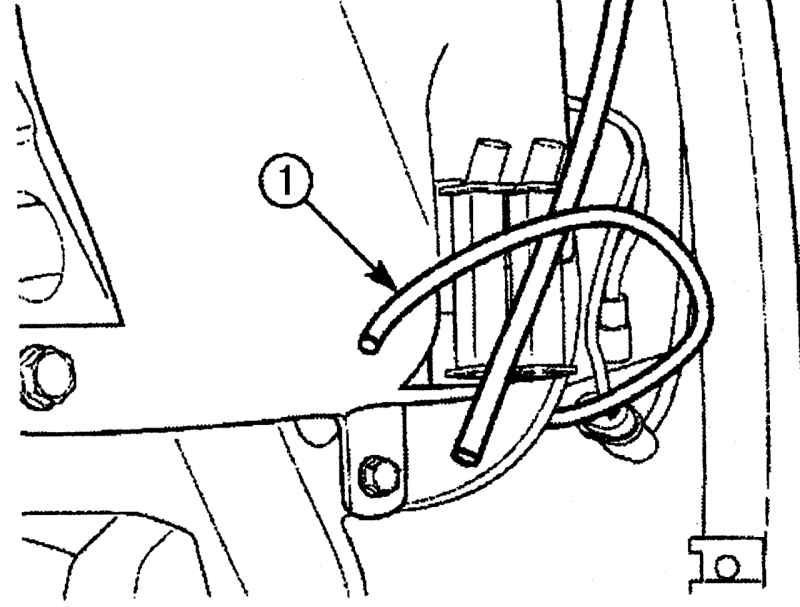

Рис. 9.39. Отсоединение шланга (1) жиклера омывателя от насоса

Отсоедините шланг 1 омывателя от насоса (рис. 9.39).

Снимите шланг омывателя.

Соедините шланг с насосом омывателя.

Установите грязезащитный щиток арки правого переднего колеса и закрепите его винтами и фиксаторами.

Установите переднее правое колесо.

Опустите автомобиль.

Соедините с соединителем шланг омывателя.

Установите облицовку панели щитка.
