8.1.3. Снятие и установка узлов системы отопления и вентиляции

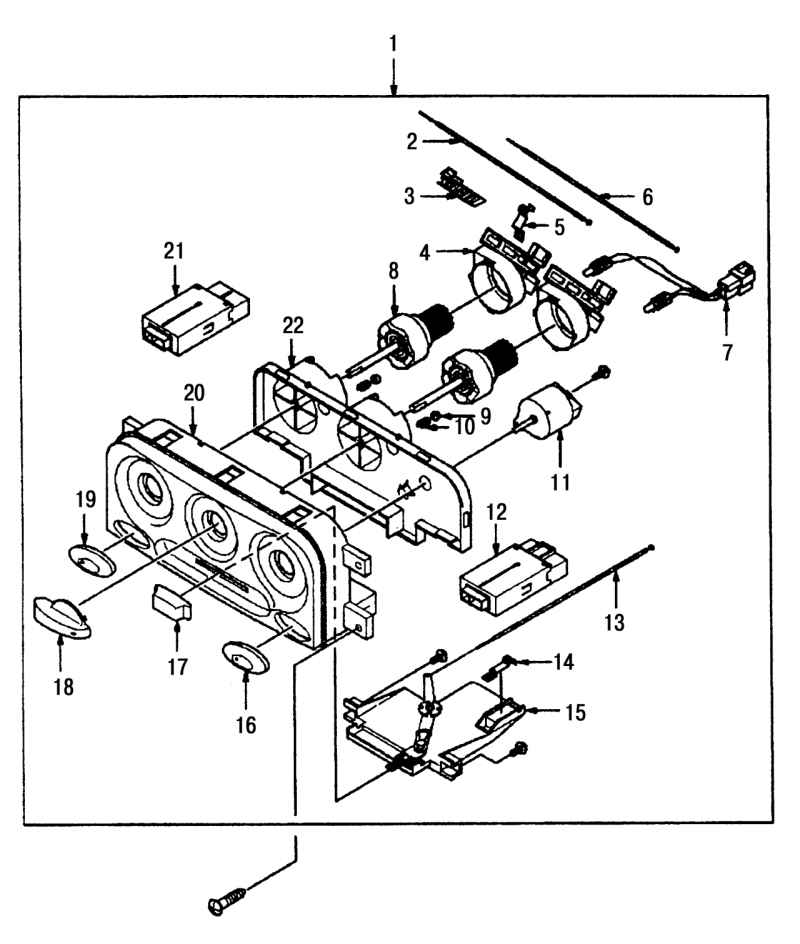

Рис. 8.1. Расположение элементов панели управления отоплением и вентиляцией: 1 — панель отопления и вентиляции в сборе; 2 — трос управления температурой; 3 — рейка; 4 — кронштейн; 5 — зажим троса; 6 — трос выбора режима; 7 — патроны лампочек в сборе; 8 — шестерня в сборе; 9 — упорная крышка; 10 — упорная пружина; 11 — выключатель вентилятора; 12 — выключатель обогревателя заднего стекла; 13 — трос заслонки рециркуляции/ подачи свежего воздуха; 14 — зажим троса; 15 — переключатель рециркуляции воздуха; 16 — кнопка включения обогревателя заднего стекла; 17 — кнопка рециркуляции; 18 — поворотная ручка; 19 — кнопка включения кондиционера воздуха; 20 — панель управления; 21 — выключатель кондиционера воздуха; 22 — корпус

Расположение элементов панели управления отоплением и вентиляцией показано на рис. 8.1.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите молдинг панели приборов.

Снимите панель управления отоплением и вентиляцией в сборе в следующем порядке:

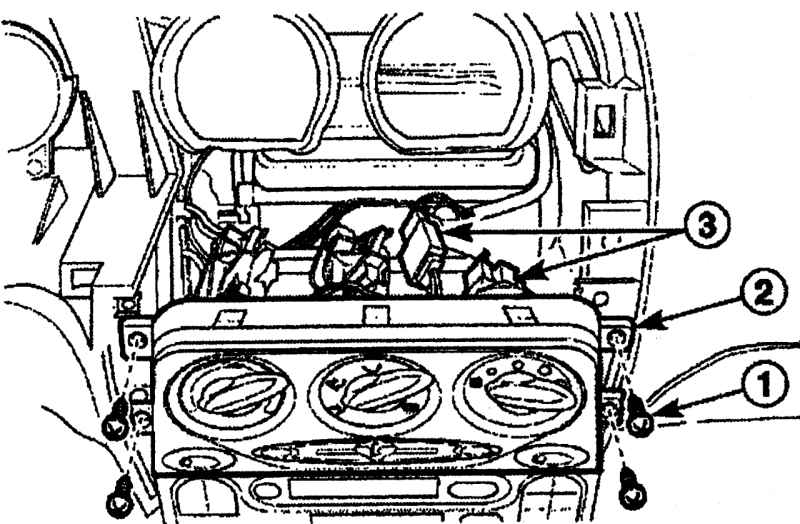

Рис. 8.2. Расположение винтов (1) крепления панели управления отоплением и вентиляцией (2) и электрических разъемов (3)

- выверните винты 1 (рис. 8.2) крепления панели управления отоплением и вентиляцией;

- отделите панель управления от панели управления 2;

- отсоедините электрические разъемы 3;

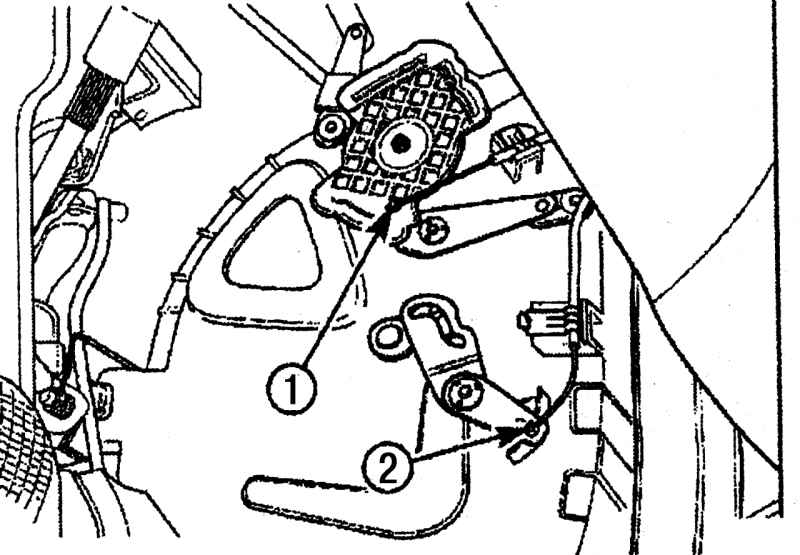

Рис. 8.3. Места подсоединения тросов переключения режимов (1) и регулировки температуры (2) к модулю отопителя

- отсоедините трос 1 (рис. 8.3) переключения режимами от модуля отопителя;

- отсоедините трос регулировки температуры 2 от модуля отопителя;

- снимите перчаточный ящик с панели управления.

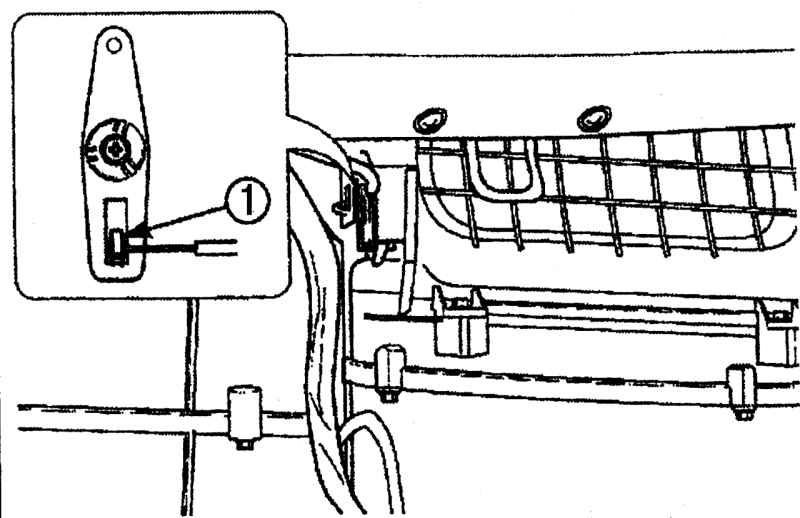

Рис. 8.4. Место подсоединения троса (1) заслонки рециркуляции/впуска свежего воздуха к вентилятору

- отсоедините трос 1 (рис. 8.4) заслонки рециркуляции/ впуска свежего воздуха от вентилятора.

Отсоедините тросы с панели управления отоплением и вентиляцией в следующем порядке:

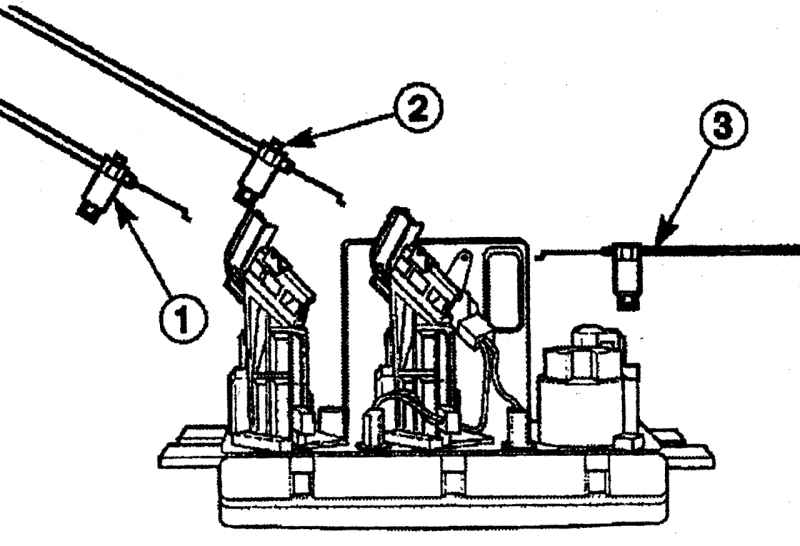

Рис. 8.5. Крепление тросов регулировки температуры (1), переключения режимов (2) и заслонки (3) рециркуляции/впуска свежего воздуха к панели управления отоплением и вентиляцией

- отсоедините трос 1 (рис. 8.5) регулировки температуры;

- отсоедините трос 2 переключения режимов;

- отсоедините трос 3 заслонки рециркуляции/впуска свежего воздуха;

Подсоедините тросы переключения к панели управления отоплением и вентиляцией.

Подсоедините трос заслонки рециркуляции/впуска свежего воздуха к вентилятору.

Установите перчаточный ящик в панель управления.

Подсоедините трос регулировки температуры и трос переключения режимов к модулю отопителя.

Подсоедините электрические разъемы.

Установите панель управления отоплением и вентиляцией и закрепите винтами.

Установите молдинг панели приборов.

Подсоедините провод «массы» к аккумуляторной батарее.

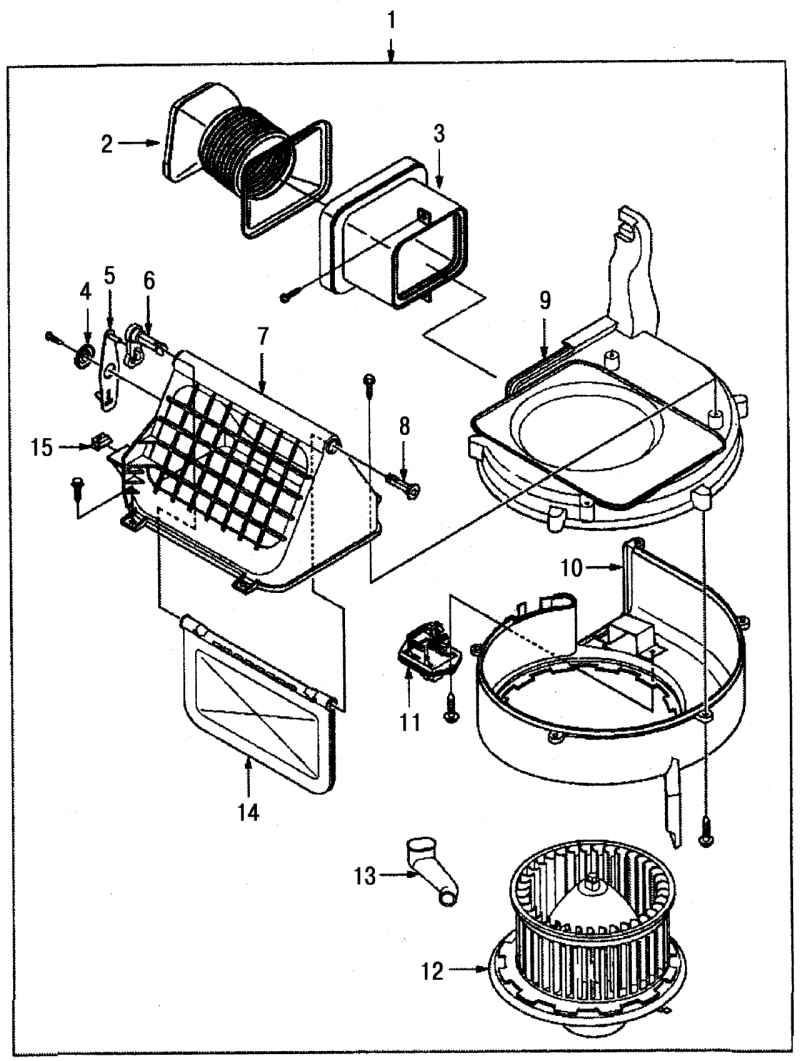

Рис. 8.6. Детали вентилятора отопителя: 1 — вентилятор в сборе; 2 — воздуховод отопителя; 3 — воздуховод вентилятора; 4 — пластмассовая шайба; 5 — кулиса вентилятора; 6 — рычаг вентилятора; 7 — кожух впуска воздуха; 8 — держатель заслонки; 9 — кожух с отверстием; 10 — нижний кожух; 11 — резистор вентилятора; 12 — двигатель вентилятора; 13 — шланг охлаждения; 14 — заслонки вентилятора; 15 — зажим троса

Детали вентилятора отопителя показаны на рисунке 8.6.

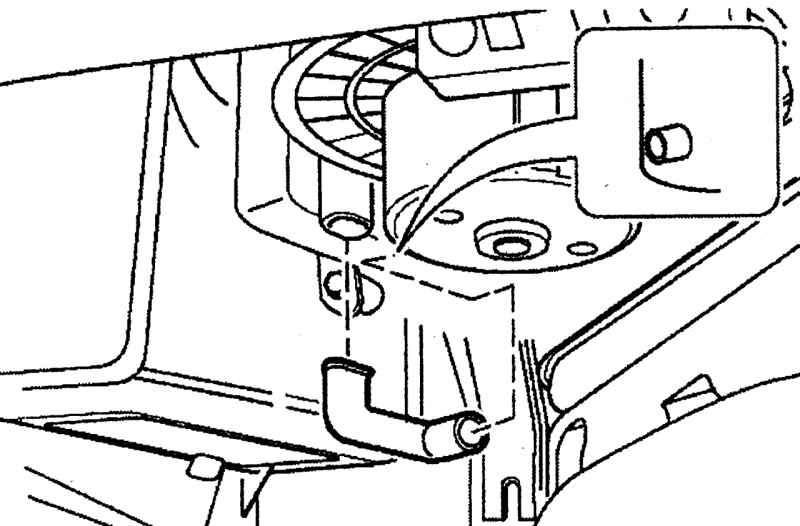

Рис. 8.7. Снятие охлаждающего шланга двигателя вентилятора

Снимите охлаждающий шланг двигателя вентилятора (рис. 8.7).

Снимите двигатель вентилятора в следующем порядке:

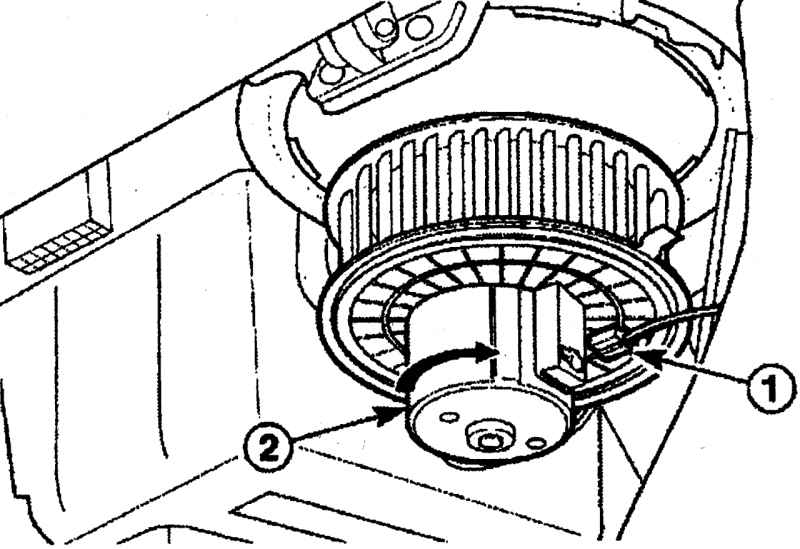

Рис. 8.8. Расположение электрического разъема (1) и направление поворота двигателя вентилятора (2) для его снятия

- отсоедините электрический разъем 1 (рис. 8.8) от двигателя вентилятора;

- поверните двигатель против часовой стрелки и снимите его.

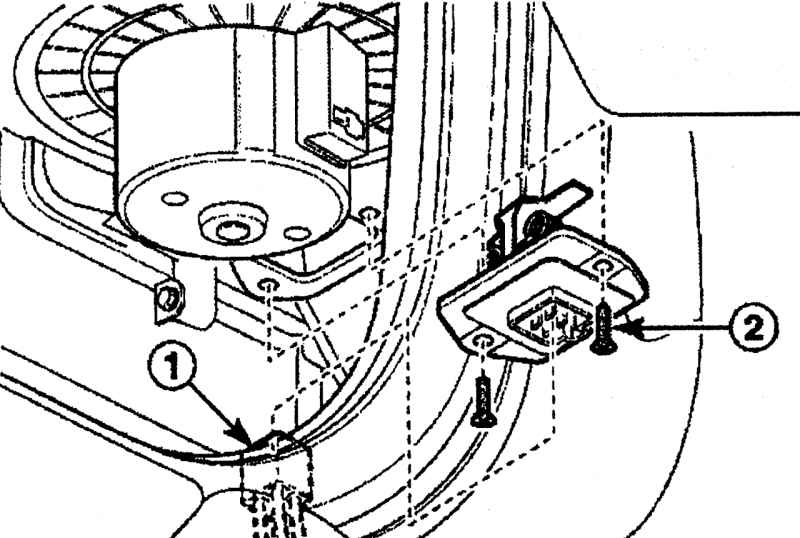

Рис. 8.9. Расположение электрического разъема (1) и винтов (2) крепления резистора вентилятора

Отсоедините электрический разъем 1 (рис. 8.9) резистора вентилятора.

Отверните винты 2 и снимите резистор вентилятора.

Установите двигатель вентилятора, вращая его по часовой стрелке.

Подсоедините к двигателю электрический разъем.

Установите охлаждающий шланг двигателя.

Установите резистор вентилятора и закрепите винтами.

Подсоедините к резистору вентилятора электрический разъем.

Снимите панель управления отоплением и вентиляцией.

Снимите переключатель режимов работы вентилятора в следующем порядке:

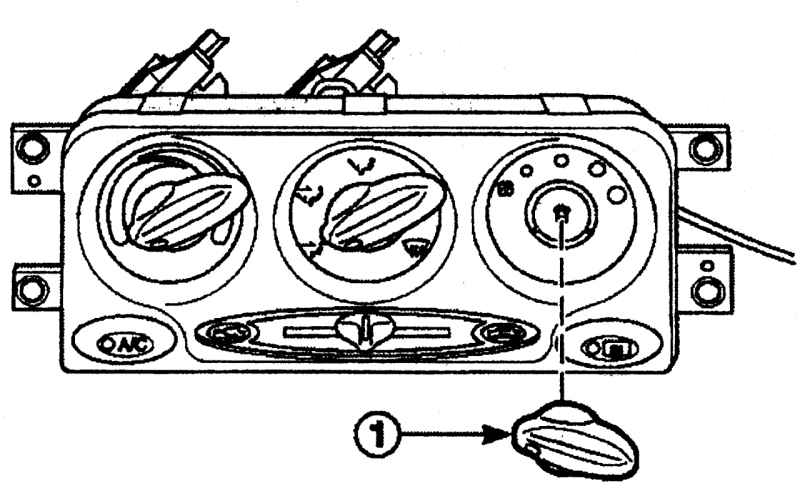

Рис. 8.10. Снятие поворотной ручки (1) переключателя режимов работы вентилятора

-снимите поворотную ручку 1 (рис. 8.10) переключателя режимов работы вентилятора;

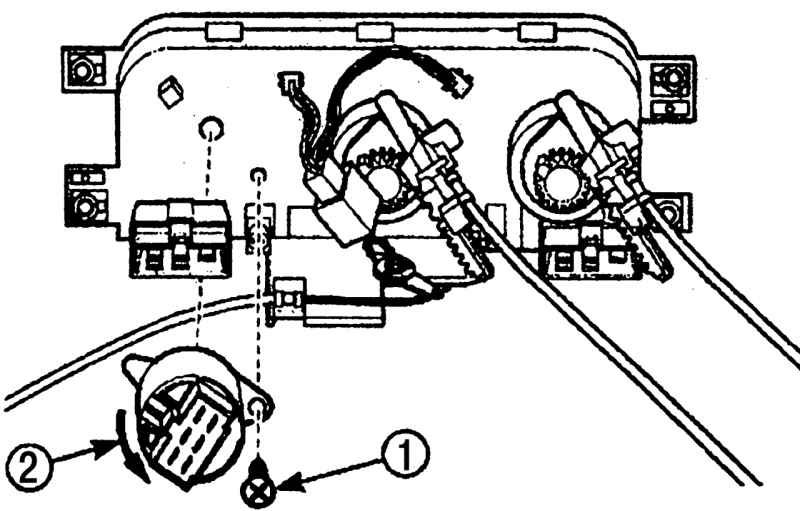

Рис. 8.11. Расположение винта (1) и направление поворота (2) для снятия переключателя режимов работы вентилятора

-выверните винт 1 (рис. 8.11) крепления переключателя режимов работы вентилятора;

-поверните переключатель 2 режимов работы вентилятора против часовой стрелки и снимите его с панели управления отоплением и вентиляцией.

Установите переключатель режимов работы вентилятора и закрепите винтом.

Установите поворотную ручку.

Установите панель управления отоплением и вентиляцией.

Отсоедините провод «массы» от аккумуляторной батареи.

Слейте охлаждающую жидкость.

Снимите входной шланг отопителя в следующем порядке:

- снимите корпус воздушного фильтра;

- поднимите автомобиль и закрепите на подставках;

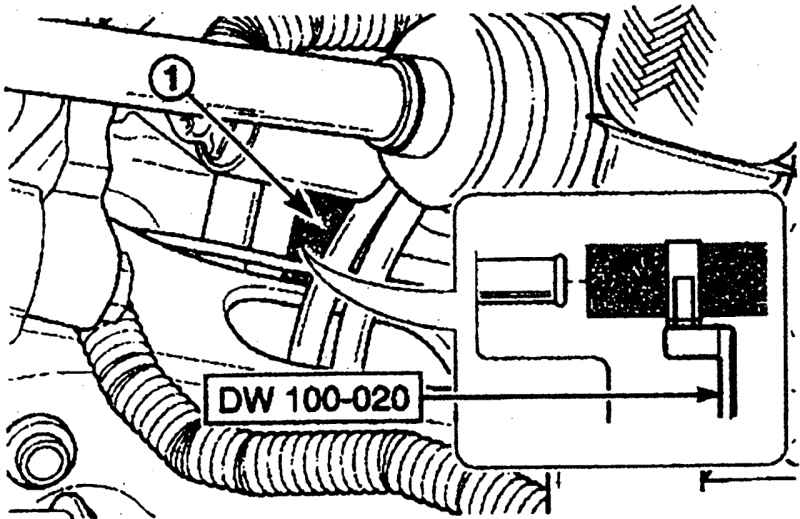

Рис. 8.12. Отсоединение входного шланга (1) от модуля отопителя съемником DW100—020.

- используя инструмент DW 100—020, отсоедините шланг 1 (рис. 8.12) от модуля отопителя;

- опустите автомобиль;

Рис. 8.13. Отсоединение входного шланга отопителя (1) от термостата

- отсоедините шланг 1 (рис. 8.13) от термостата.

Снимите выходной шланг отопителя в следующем порядке:

- поднимите автомобиль и закрепите на подставках;

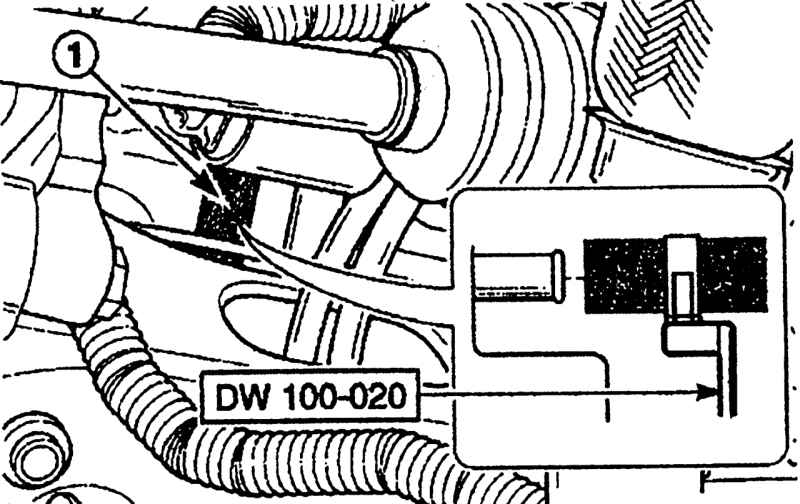

Рис. 8.14. Отсоединение выходного шланга (1) от модуля отопителя инструментом DW100—020

- используя инструмент DW 100—020, отсоедините выходной шланг 1 (рис. 8.14) от модуля отопителя;

- отсоедините положительный провод аккумуляторной батареи от стартера;

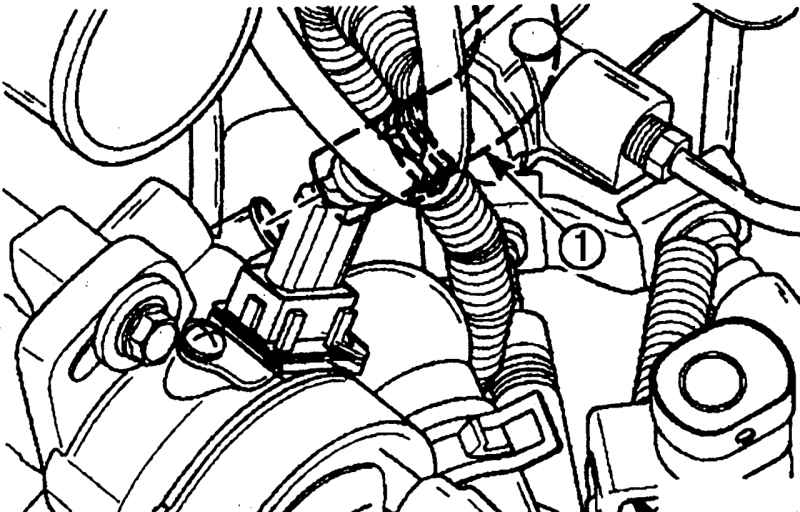

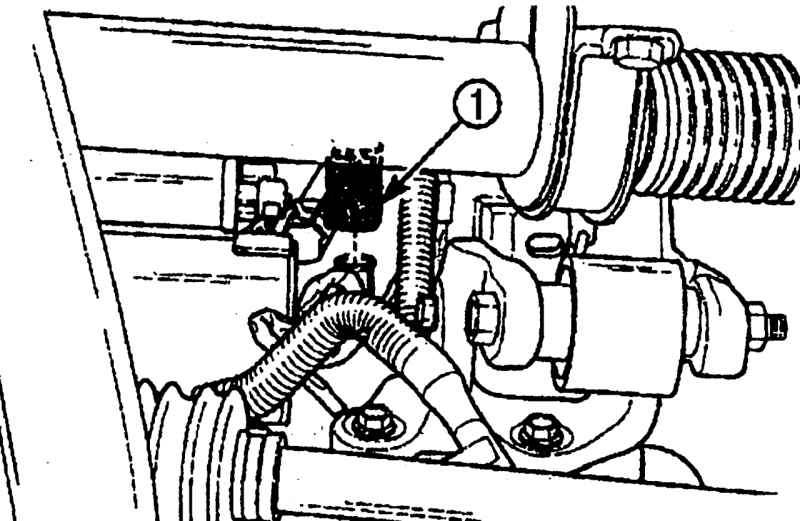

Рис. 8.15. Отсоединение выходного шланга отопителя (1) от двигателя

- отсоедините выходной шланг 1 (рис. 8.15) отопителя от двигателя.

- опустите автомобиль;

Установите выходной шланг отопителя в следующем порядке:

- поднимите автомобиль и закрепите на подставках;

- подсоедините шланг обогревателя к двигателю;

- подсоедините положительный провод аккумуляторной батареи к стартеру;

- используя инструмент DW100—020, подсоедините выходной шланг к модулю отопителя;

- опустите автомобиль.

Установите входной шланг отопителя в следующем порядке:

- подсоедините шланг к термостату;

- поднимите автомобиль и закрепите на подставках;

- используя инструмент DW 100—020, подсоедините входной шланг к модулю отопителя;

- опустите автомобиль;

- установите корпус воздушного фильтра.

Залейте охлаждающую жидкость.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините шланги отопителя от модуля отопителя.

Снимите панель управления и поперечную балку.

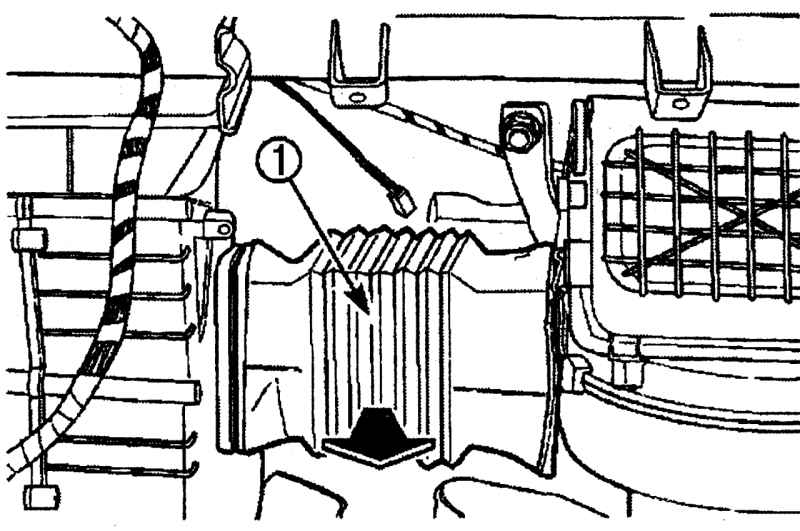

Рис. 8.16. Направление снятия воздуховода (1), соединяющего модуль отопителя и модуль вентилятора на автомобиле без кондиционера воздуха

Снимите воздуховод 1 (рис. 8.16), соединяющий модуль отопителя и модуль вентилятора на автомобиле без кондиционера воздуха.

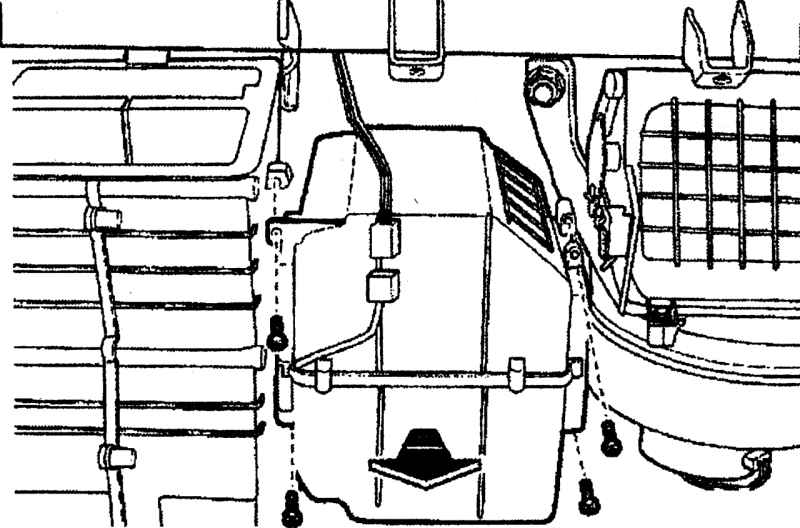

Рис. 8.17. Расположение винтов крепления и направление снятия испарителя на автомобиле, оборудованном кондиционером

На автомобиле, оборудованном кондиционером, отверните винты и снимите испаритель (рис. 8.17).

Снимите модуль отопителя в следующем порядке:

Рис. 8.18. Расположение верхних гаек (1) крепления модуля отопителя

-отверните верхние гайки 1 (рис. 8.18);

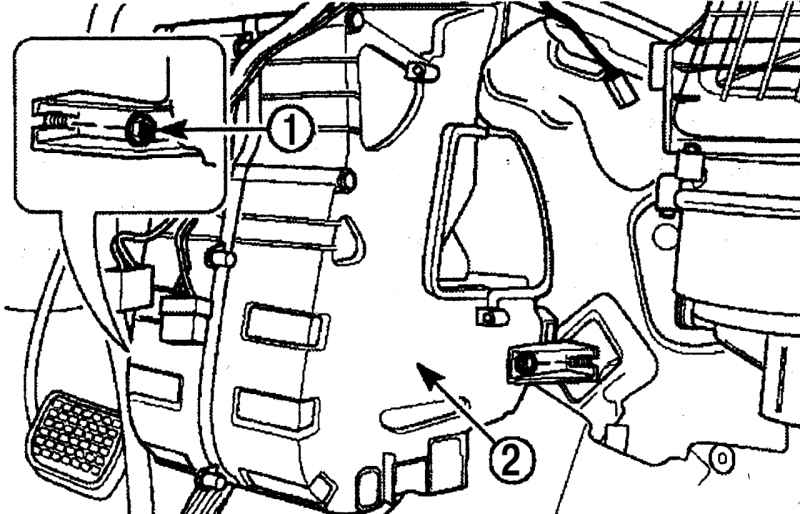

Рис. 8.19. Расположение нижних гаек (1) крепления модуля отопителя (2)

-отверните нижние гайки 1 (рис. 8.19);

-снимите модуль отопителя 2.

Установите модуль отопителя и закрепите гайками, затянув их моментом 3—5 Н·м.

На автомобиле, оборудованном кондиционером, установите испаритель.

Установите воздуховод, соединяющий модуль отопителя и модуль вентилятора на автомобиле без кондиционера воздуха и закрепите его винтами.

Установите панель управления и поперечную балку.

Подсоедините шланги отопителя к модулю отопителя.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите перчаточный ящик с панели управления.

Снимите воздуховод 1 (см. рис. 8.16), соединяющий модуль отопителя и модуль вентилятора на автомобиле без кондиционера воздуха.

На автомобиле, оборудованном кондиционером, отверните винты и снимите испаритель (см. рис. 8.17).

Отсоедините электрический разъем 1 (см. рис. 8.9) резистора вентилятора.

Отверните винты 2 и снимите резистор вентилятора.

Отсоедините электрический разъем от двигателя вентилятора.

Снимите модуль вентилятора в следующем порядке:

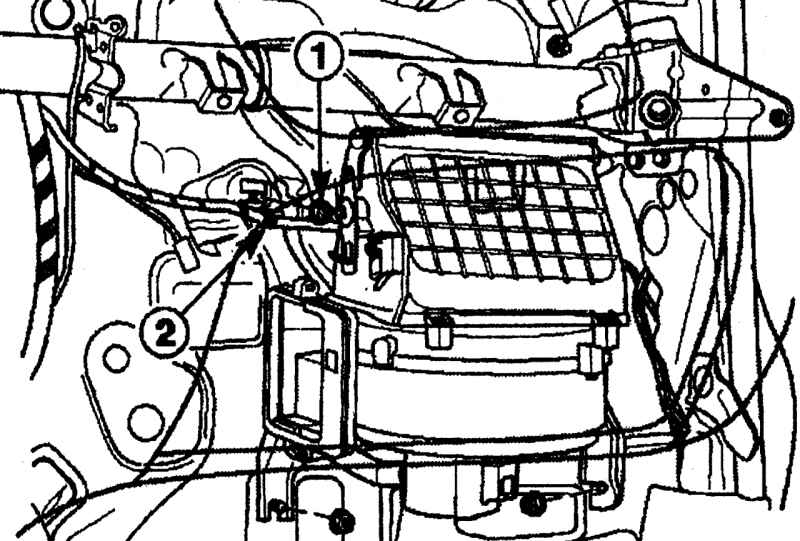

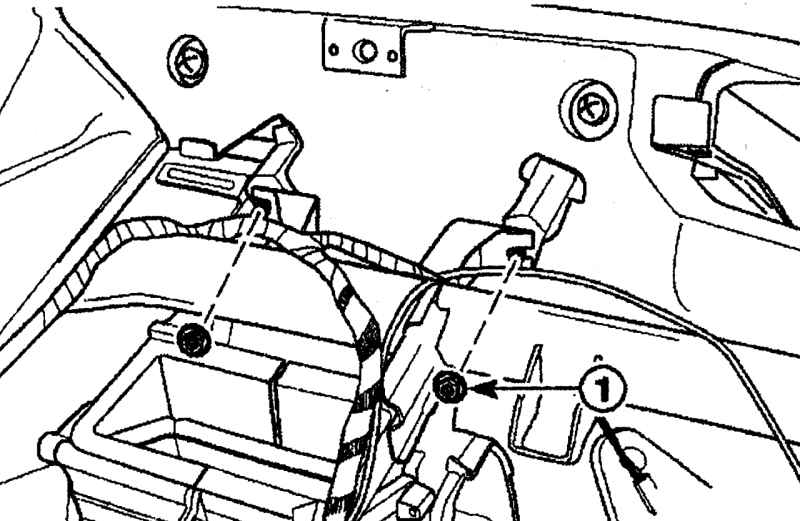

Рис. 8.20. Расположение гаек (1) крепления модуля вентилятора и электропроводки (2), закрепленной на модуле

-отверните гайки 1 (рис. 8.20);

-отсоедините электропроводку 2 от модуля и снимите его.

Установите модуль вентилятора и закрепите гайками, затянув их моментом 3—5 Н·м.

Подсоедините электропроводку.

Подсоедините электрический разъем к двигателю вентилятора.

Установите резистор вентилятора.

На автомобиле, оборудованном кондиционером, установите испаритель.

Установите воздуховод отопителя.

Установите перчаточный ящик на панель управления.

Подсоедините провод «массы» к аккумуляторной батарее.

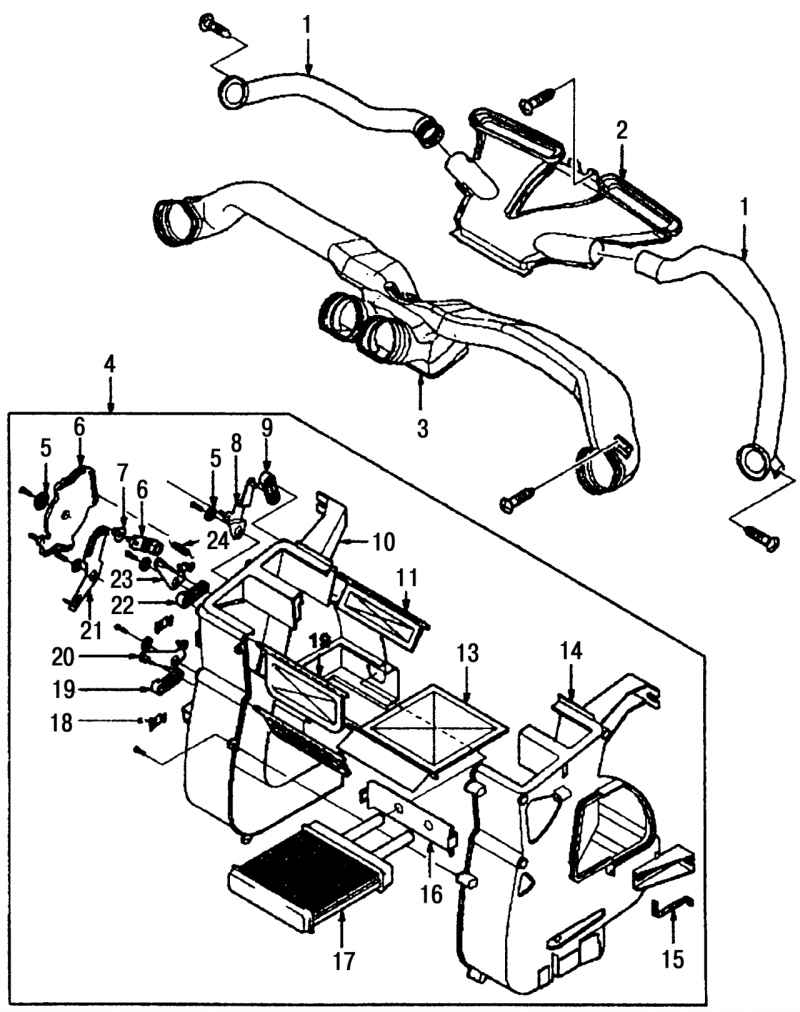

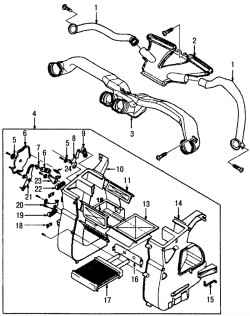

Рис. 8.21. Воздуховоды и патрубки, и модуль отопителя в сборе: 1 — труба воздуховода антиобледенителя; 2 — воздуховод ветрового стекла; 3 — воздуховод вентиляции; 4 — модуль отопителя в сборе; 5 — пластмассовая втулка; 6 — рычаг управления температурой; 7 — подшипник рычага управления температурой; 8 — кулиса антиобледенителя; 9 — рычаг антиобледенителя; 10 — левый кожух отопителя; 11 — заслонка антиобледенителя; 12 — заслонка вентиляции; 13 — заслонка управления температурой воздуха; 14 — правый кожух отопителя; 15 — уплотнение кожуха; 16 — крышка радиатора отопителя; 17 — радиатор отопителя; 18 — соединитель троса; 19 — рычаг отопителя; 20 — кулиса отопителя; 21 — кулиса управления температурой воздуха; 22 — рычаг вентиляции; 23 — кулиса вентиляции; 24 — пружина

Воздуховоды и патрубки, и модуль отопителя в сборе показаны на

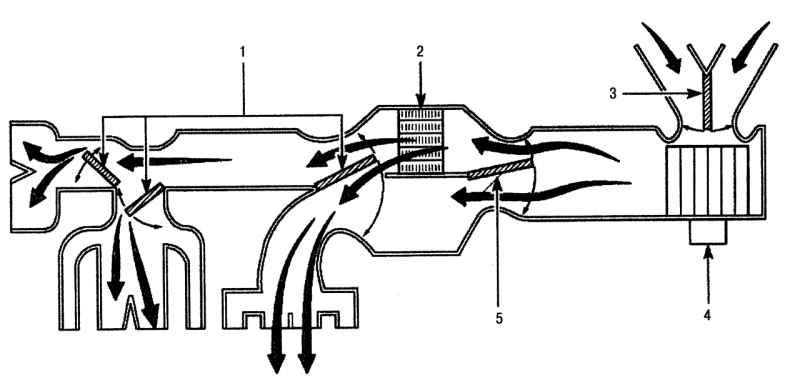

Рис. 8.22. Распределение потоков воздуха через воздуховоды и патрубки, на автомобилях без кондиционера: 1 — распределительные заслонки; 2 — радиатор отопителя; 3 — заслонка управления рециркуляцией/подачей свежего воздуха; 4 — двигатель вентилятора; 5 — заслонка управления температурой воздуха

рис. 8.21, а распределение потоков воздуха — на рис. 8.22.

Снимите панель управления.

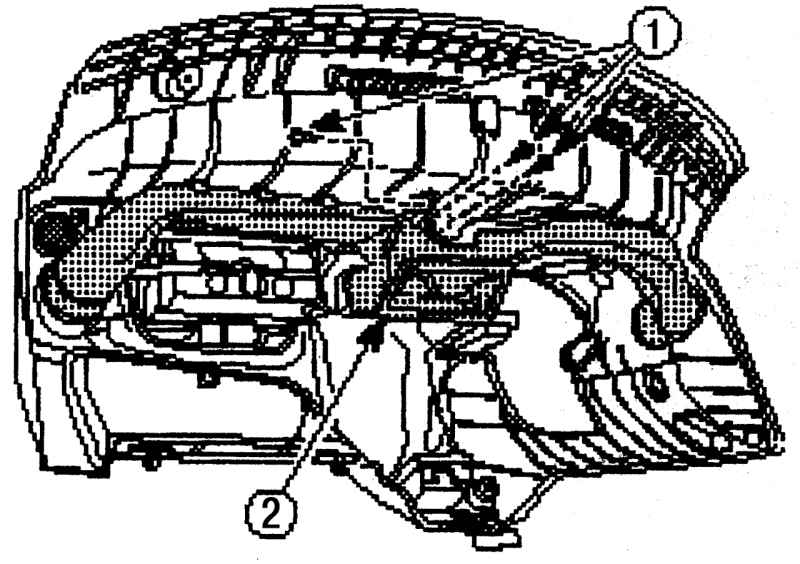

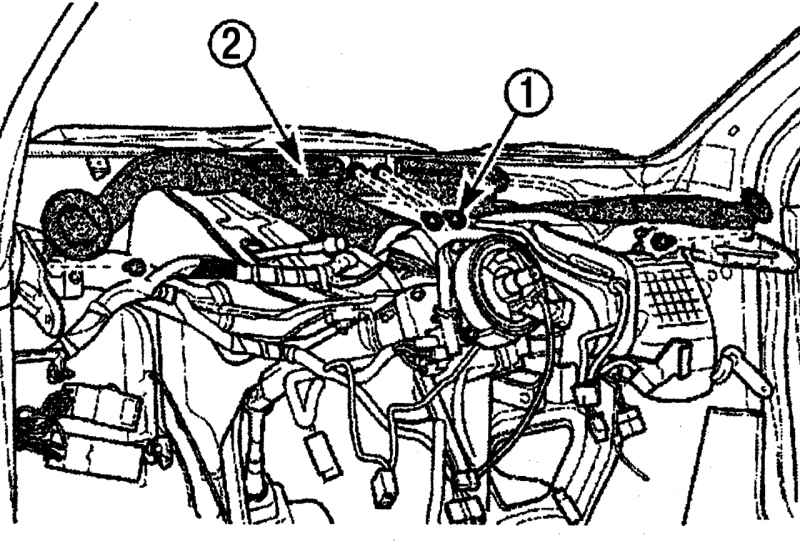

Рис. 8.23. Расположение винтов (1) крепления воздуховодов и патрубков (2) антиобледенителя

Отверните винты 1 (рис. 8.23) крепления воздуховодов.

Снимите воздуховоды и патрубки 2 антиобледенителя.

Рис. 8.24. Расположение винтов (1) крепления вентиляционных воздуховодов (2)

Снимите крепежные винты 1 (рис. 8.24) крепления вентиляционных воздуховодов.

Снимите вентиляционные воздуховоды 2.

Установка

Установите вентиляционные воздуховоды и закрепите их винтами.

Установите воздуховоды с патрубками и закрепите их винтами.

Установите панель управления.

Снимите модуль отопителя.

Снимите радиатор отопителя в следующем порядке:

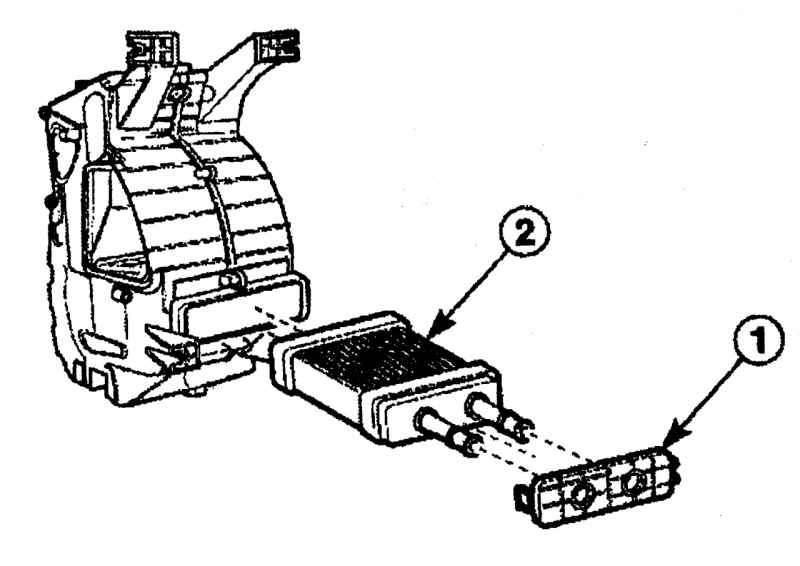

Рис. 8.25. Снятие кожуха (1) радиатора отопителя и радиатора отопителя (2)

-снимите кожух 1 (рис. 8.25) радиатора отопителя;

-снимите радиатор отопителя 2.

Установите радиатор отопителя на модуль отопителя.

Установите кожух радиатора отопителя.

Установите модуль отопителя.
