6.4.1. Описание конструкции

В дополнение к функции управления рулевое колесо также элемент, обеспечивающий безопасность водителя.

Предупреждение Для обеспечения надлежащей функции энергопоглощения используйте только соответствующие винты, болты и гайки, затягиваемые установленной величиной момента затяжки.

Энергопоглощающая рулевая колонка спроектирована для уменьшения травмирования водителя при ударе тела водителя о рулевое колесо.

Выключатель зажигания и замок блокировки расположены на колонке, блокируя работу зажигания и рулевое управление и препятствуя краже автомобиля.

Переключатели рулевой колонки включают сигналы поворота, дальний и ближний свет фар, стеклоочистители и стеклоомыватели.

Примечание Нанесите тонкий слой литиевой смазки на все трущиеся поверхности при разборке и сборке для обеспечения надлежащей работы.

Рулевую колонку можно легко разобрать и собрать.

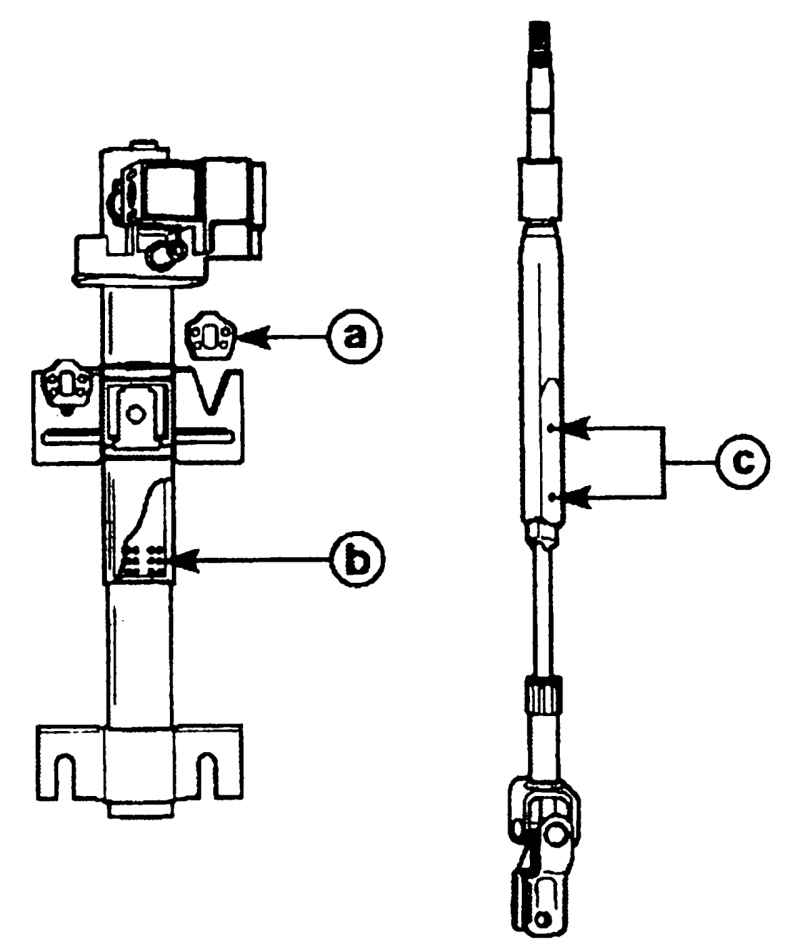

Рис. 6.49. Травмобезопасный механизм рулевой колонки: а — верхний кронштейн рулевой колонки; b — рулевая колонка; с — вал рулевой колонки

Травмобезопасный механизм рулевой колонки показан на рис. 6.49.

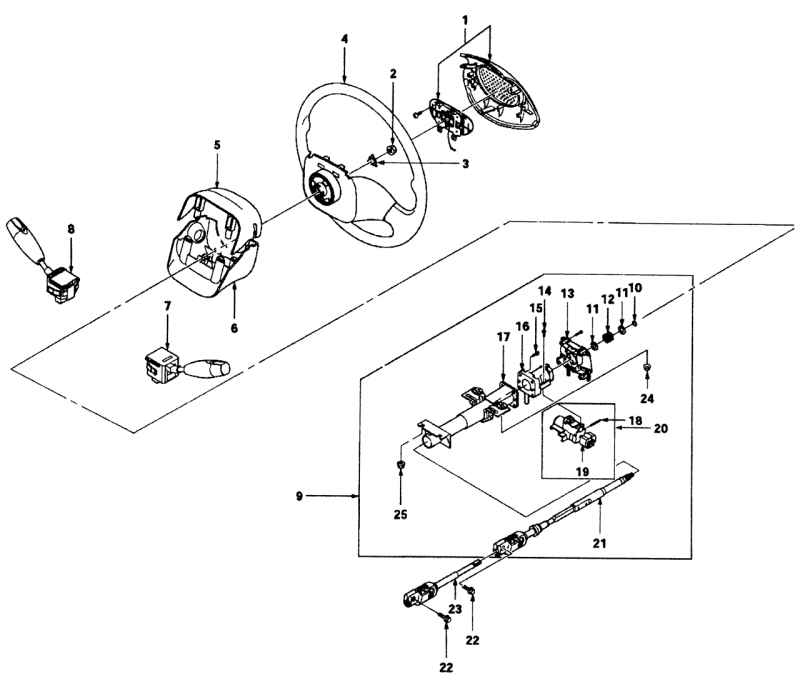

Рис. 6.50. Рулевое колесо и рулевая колонка: 1 — кнопка выключателя звукового сигнала; 2 — гайка крепления рулевого колеса; 3 — блокирующая пластина; 4 — рулевое колесо; 5 — верхний кожух рулевой колонки; 6 — нижний кожух рулевой колонки; 7 — переключатель сигнала поворота; 8 — переключатель стеклоочистителя; 9 — рулевая колонка в сборе; 10 — стопорное кольцо; 11 — шайба; 12 — пружина; 13 — корпус переключателей; 14 — болт; 15 — опорный болт; 16 — корпус рулевой колонки; 17 — кожух рулевой колонки; 18 — стопорный винт; 19 — выключатель зажигания; 20 — корпус замка в сборе; 21 — вал рулевой колонки; 22 — стяжной болт; 23 — промежуточный вал; 24 — верхняя гайка крепления рулевой колонки; 25 — нижний болт крепления рулевой колонки

Рулевое колесо и рулевая колонка показаны на рис. 6.50.

Технические данные рулевого колеса приведены в табл. 6.8.

Таблица 6.8      Технические данные рулевого колеса

Наименование	Значение
С подушкой безопасности, диаметр, мм	380
Без подушки безопасности, диаметр, мм	370
Люфт (двигатель выключен), мм	0+20

Моменты затяжки рулевого колеса приведены в табл. 6.9.

Таблица 6.9      Моменты затяжки рулевого колеса, Н·м

Гайка крепления рулевого колеса	23-33
Верхняя гайка крепления рулевой колонки	15-20
Нижняя гайка крепления рулевой колонки	15-20
Верхний стяжной болт крепления промежуточного вала	21-29
Нижний стяжной болт крепления промежуточного вала	21-29
