10.5.1. Описание конструкции

Бамперы обычно окрашивают под цвет кузова и устанавливают на автомобиль в соответствии с комплектацией автомобиля. Бампер выдерживает столкновение с фиксированным препятствием на скорости 4 км/ч без повреждения. После поглощения энергии столкновения бамперы восстанавливают свое первоначальное положение.

Особенность переднего и заднего бамперов во внутреннем поглотителе энергии и пластиковой облицовке. Передний бампер состоит из облицовки и каркаса. Снимайте облицовку до снятия каркаса. Задний бампер состоит из облицовки и кронштейна. Снятие кронштейнов бампера возможно без снятия облицовки бампера.

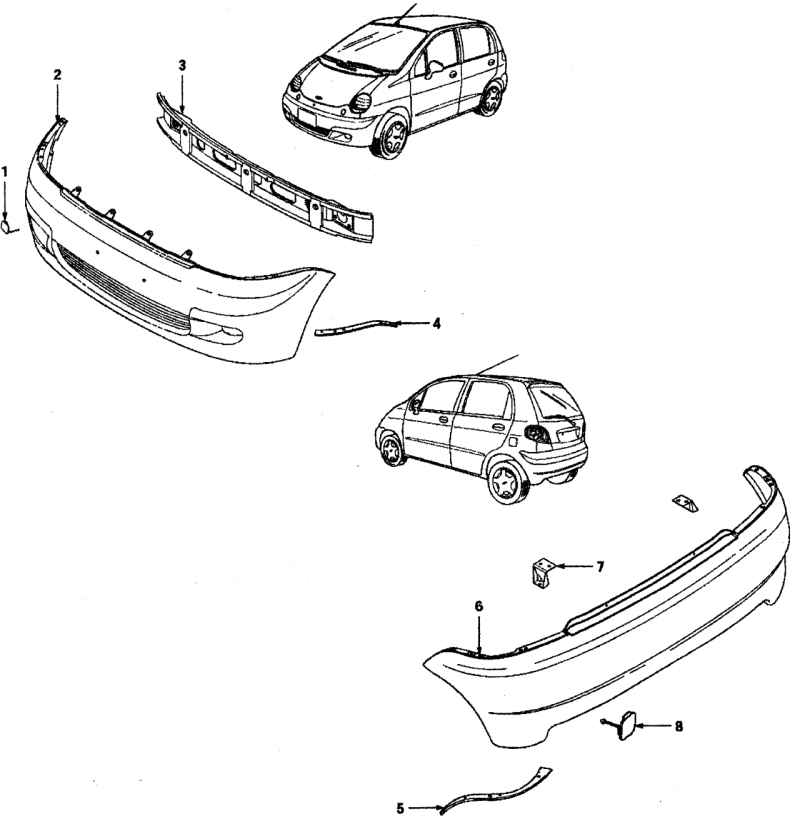

Рис. 10.53. Элементы переднего и заднего бамперов: 1 — крышка буксировочной петли переднего бампера; 2 — облицовка переднего бампера; 3 — каркас переднего бампера; 4 — тяга переднего бампера; 5 — тяга заднего бампера; 6 — облицовка заднего бампера; 7 — кронштейн заднего бампера; 8 — крышка буксировочной петли заднего бампера

Элементы переднего и заднего бамперов показаны на рис. 10.53.
