10.2.1. Описание конструкции

Предупреждение Не пытайтесь изменить месторасположение сиденья, изменяя устройство регулировки положения сиденья. Изменение положения сиденья может отразиться на работе механизмов сиденья.

Автомобиль оборудован передними сиденьями с низкой спинкой и съемными подголовниками, а также складным трехместным задним сиденьем. Разделенная складная спинка является опцией. Подушки и спинки сидений имеют формованную пенорезиновую основу, заполняющую контуры панелей рамок подушки и спинки. Нельзя изменять положение мест крепления салазки сиденья относительно пола, а также положение мест крепления рамки сиденья относительно салазки.

Моменты затяжки болтов крепления сидений приведены в табл. 10.1.

Таблица 10.1    Моменты затяжки элементов системы отопления и вентиляции, Н·м

Болты крепления передних сидений	23-28
Болты крепления заднего сиденья	23-28
Болты крепления спинки сиденья	23-28

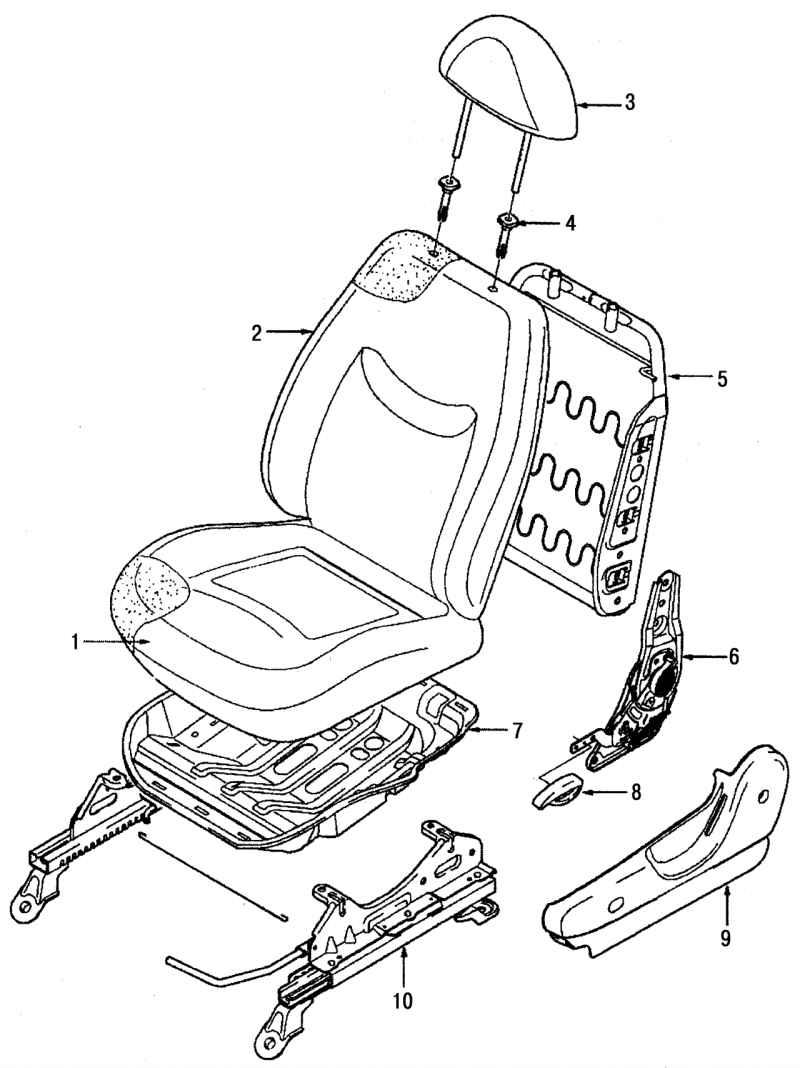

Рис. 10.22. Элементы переднего сиденья: 1 — подушка; 2 — спинка; 3 — подголовник; 4 — направляющая втулка; 5 — каркас спинки; 6 — механизм наклона спинки; 7 — каркас подушки; 8 — кнопка механизма наклона спинки; 9 — кожух переднего сиденья; 10 — направляющая салазки

Элементы переднего сиденья показаны на

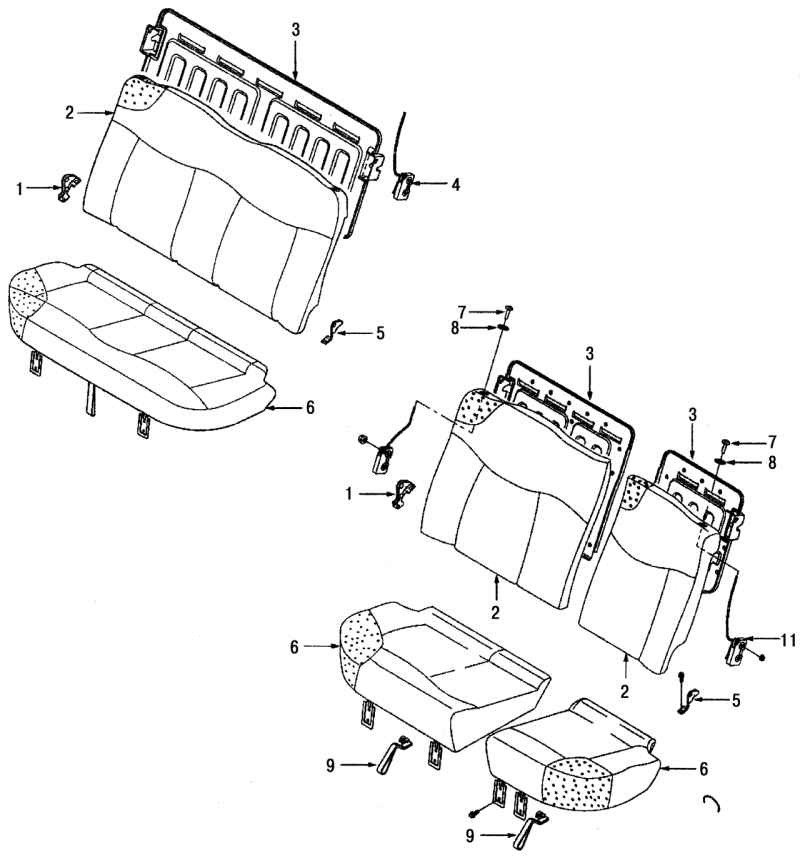

Рис. 10.23. Элементы заднего сиденья: 1 — петля заднего сиденья; 2 — спинка заднего сиденья; 3 — каркас заднего сиденья; 4— замок заднего сиденья; 5 — петля заднего сиденья; 6 — подушка заднего сиденья; 7 — кнопка блокировки спинки; 8 — втулка; 9 — тяговая петля задней подушки

рис. 10.22, а заднего сиденья на рис. 10.23.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в следующем порядке:

- сдвиньте переднее сиденье до упора вперед;

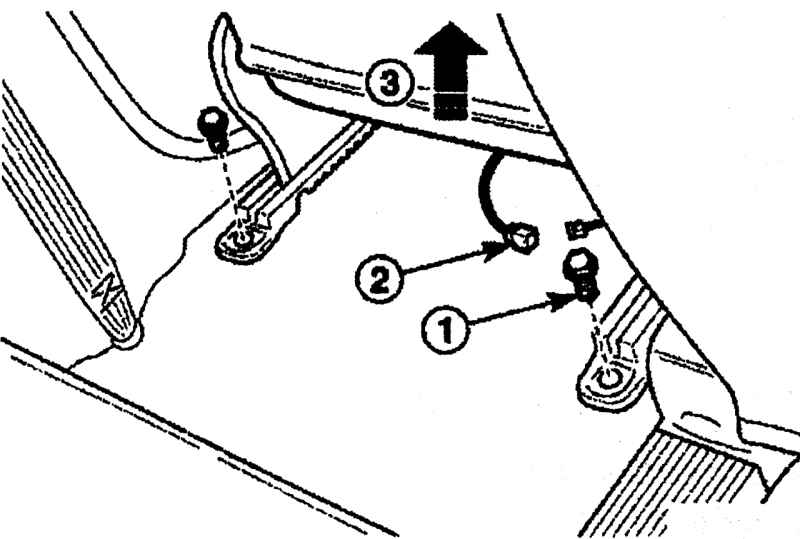

Рис. 10.24. Расположение болтов (1) крепления салазок, электрический разъем (2) контрольной лампы ремня; направление снятия переднего сиденья (3)

- выверните болты 1 (рис. 10.24) крепления задней части салазок переднего сиденья к полу;

- сдвиньте переднее сиденье до упора назад;

- выверните болты крепления передней части салазок переднего сиденья к полу;

- отсоедините электрический разъем 2 контрольной лампы ремня безопасности;

- снимите сиденье 3.

Подсоедините электрический разъем лампы ремня безопасности.

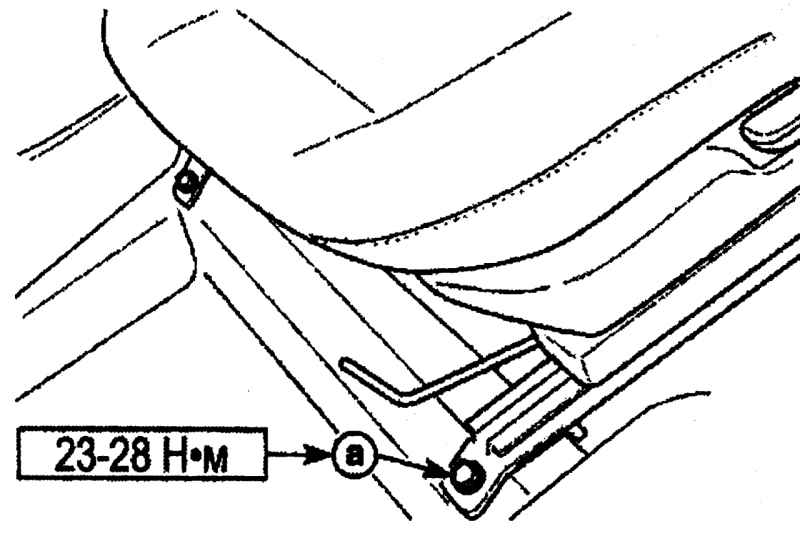

Установите переднее сиденье и закрепите болтами, затянув их моментом 23—28 Н·м.

Подсоедините провод «массы» к аккумуляторной батарее.

Вытяните подголовник вверх до упора.

Рис. 10.25. Снятие подголовника переднего сиденья

Вставьте маленькую отвертку с плоским лезвием слева в проем направляющей втулки и вытяните подголовник, перемещая его влево (рис. 10.25).

Установите подголовник в направляющие втулки и нажмите вниз до фиксации.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в сборе.

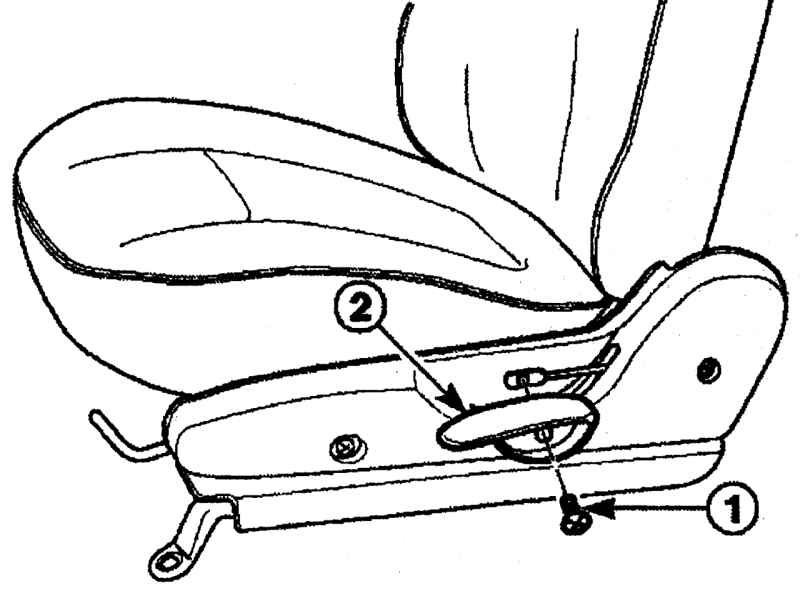

Рис. 10.26. Расположение винта (1) крепления кнопки (2) механизма наклона спинки переднего сиденья

Отверните винт 1 (рис. 10.26) и снимите кнопку 2 механизма наклона спинки переднего сиденья.

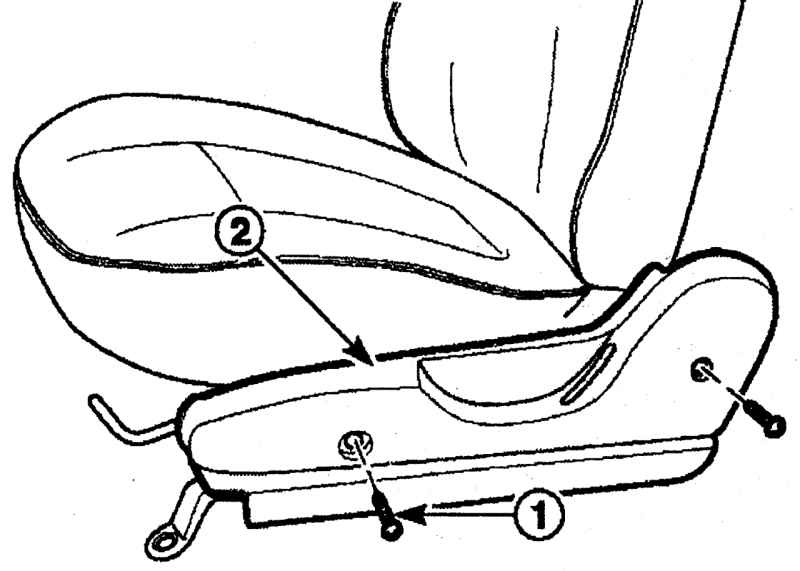

Рис. 10.27. Расположение винта (1) крепления кожуха (2) переднего сиденья

Отверните винты 1 (рис. 10.27) и снимите кожух 2 переднего сиденья.

Снимите механизм наклона спинки переднего сиденья в следующем порядке:

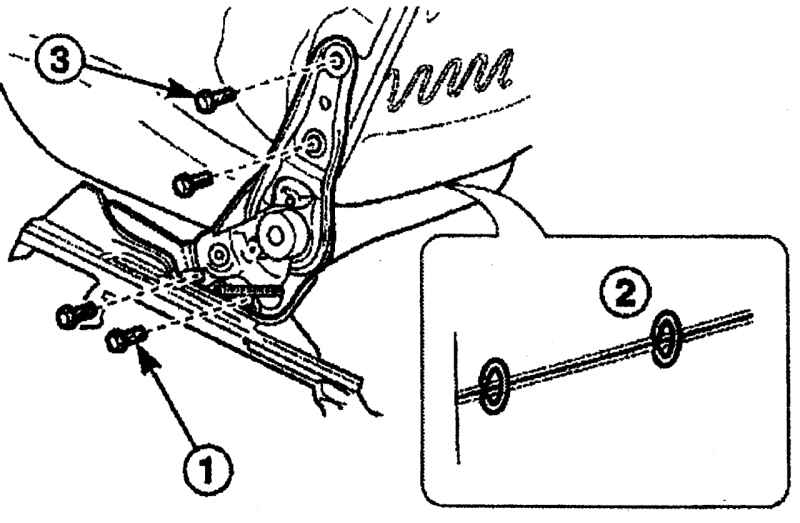

Рис. 10.28. Расположение болтов (1 и 3) крепления механизма наклона спинки переднего сиденья и стягивающих колец (2) чехла спинки

- отверните болты 1 (рис. 10.28) подушки сиденья;

- снимите стягивающие кольца 2 чехла спинки;

- снимите чехол спинки;

- отверните болты 3 спинки;

- снимите механизм наклона спинки переднего сиденья.

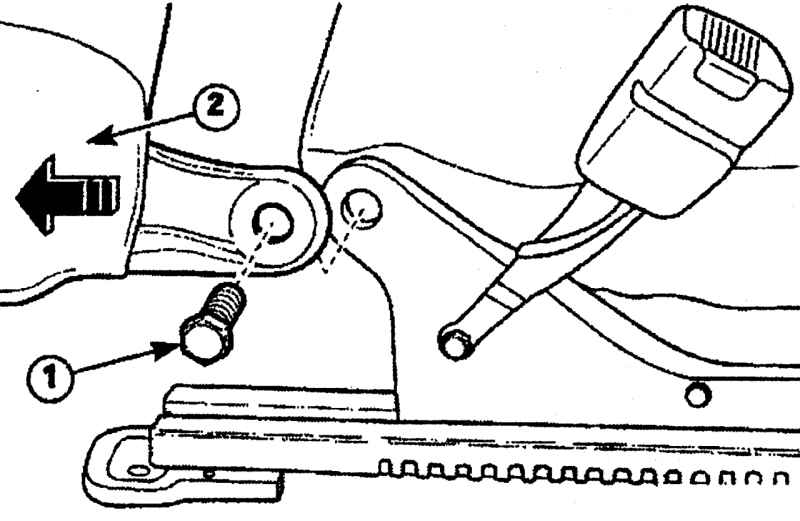

Рис. 10.29. Расположение болта (1) крепления спинки в сборе (2) к подушке сиденья

Отверните болт 1 (рис. 10.29) и снимите спинку в сборе 2 с подушки сиденья.

Установите спинку в сборе и закрепите болтами.

Установите механизм наклона и закрепите болтами.

Установите чехол и зафиксируйте стягивающими кольцами.

Установите кнопку механизма наклона и кожух и закрепите винтами.

Установите переднее сиденье в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в сборе.

Снимите пряжку ремня безопасности.

Отверните винт 1 (см. рис. 10.26) и снимите кнопку 2 механизма наклона спинки переднего сиденья.

Отверните винты 1 (см. рис. 10.27) и снимите кожух 2 переднего сиденья.

Снимите подушку переднего сиденья в следующем порядке:

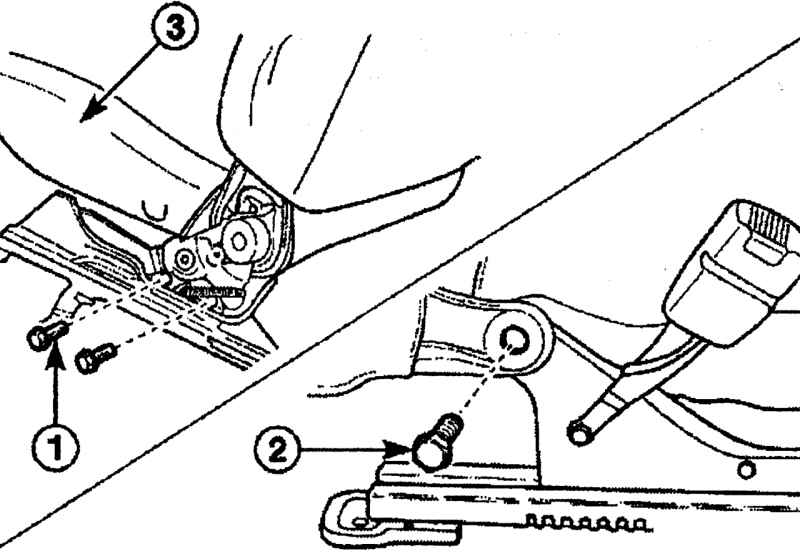

Рис. 10.30. Расположение болтов крепления подушки (1) переднего сиденья (3) и спинки (2)

- отверните болты 1 (рис. 10.30) крепления подушки;

- отверните болт 2 крепления спинки;

- снимите подушку сиденья 3.

Установите подушку переднего сиденья и затяните болты крепления механизма наклона и спинки сиденья.

Установите кнопку и кожух механизма наклона спинки и закрепите винтами.

Установите пряжку ремня безопасности.

Установите переднее сиденье в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Отсоедините провод «массы» от аккумуляторной батареи.

Снимите переднее сиденье в сборе.

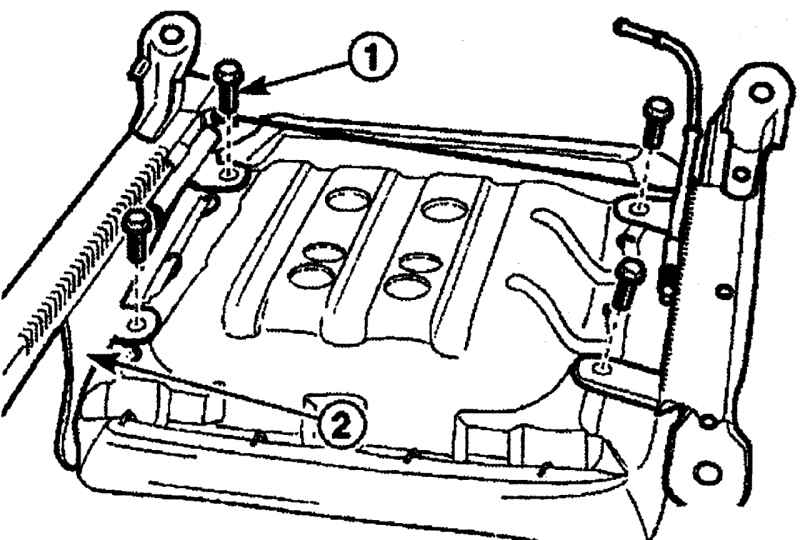

Рис. 10.31. Расположение болтов (1) крепления салазок (2) переднего сиденья

Отверните болты 1 (рис. 10.31) и снимите салазки 2 переднего сиденья.

Установите салазки и закрепите болтами.

Установите переднее сиденье в сборе.

Подсоедините провод «массы» к аккумуляторной батарее.

Снимите спинку заднего сиденья в следующем порядке:

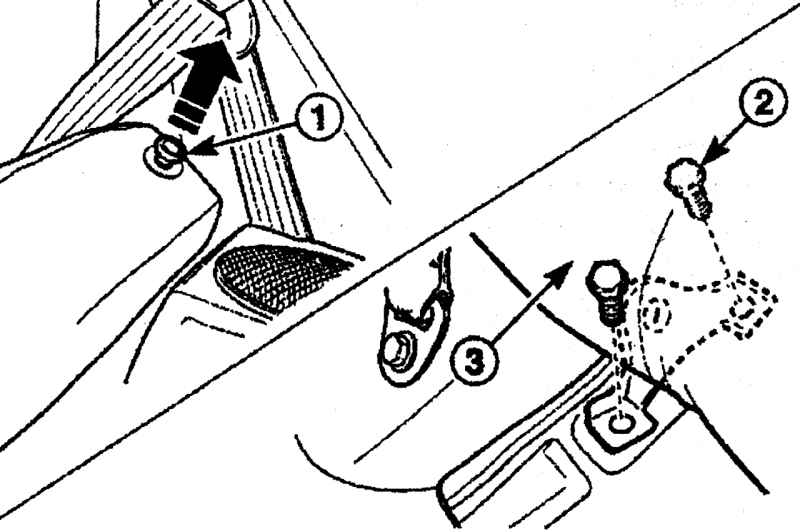

Рис. 10.32. Снятие спинки заднего сиденья: 1 — кнопка замка для разблокировки спинки заднего сиденья; 2 — болты крепления петель спинки заднего сиденья; 3 — спинка заднего сиденья

- потянув вверх кнопку 1 (рис. 10.32) замка, разблокируйте спинку заднего сиденья;

- отверните болты 2 крепления петель спинки;

- снимите спинку 3 заднего сиденья.

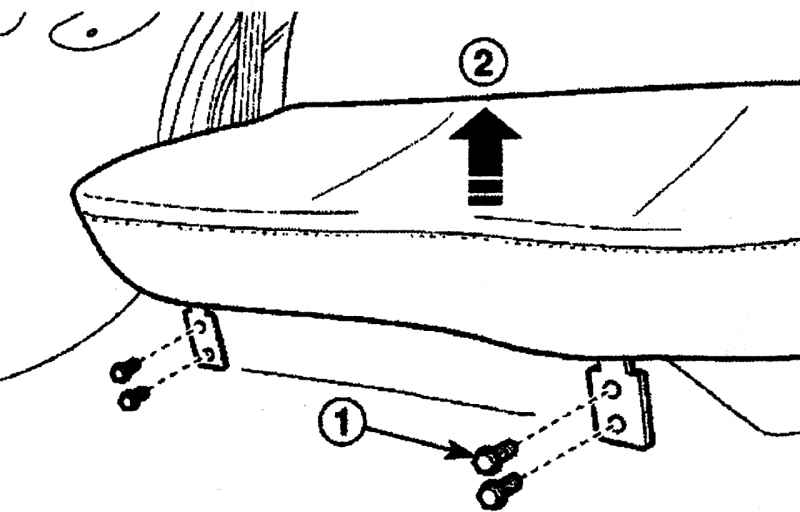

Рис. 10.33. Расположение болтов (1) и направление (2) снятия подушки заднего сиденья

Выверните болты 1 (рис. 10.33), поднимите и снимите подушку 2 заднего сиденья.

Установите подушку заднего сиденья и закрепите болтами, затянув их моментом 23—28 Н·м.

Установите спинку заднего сиденья, вверните болты крепления петель и затяните их моментом 23—28 Н·м.

Защелка спинки заднего сиденья

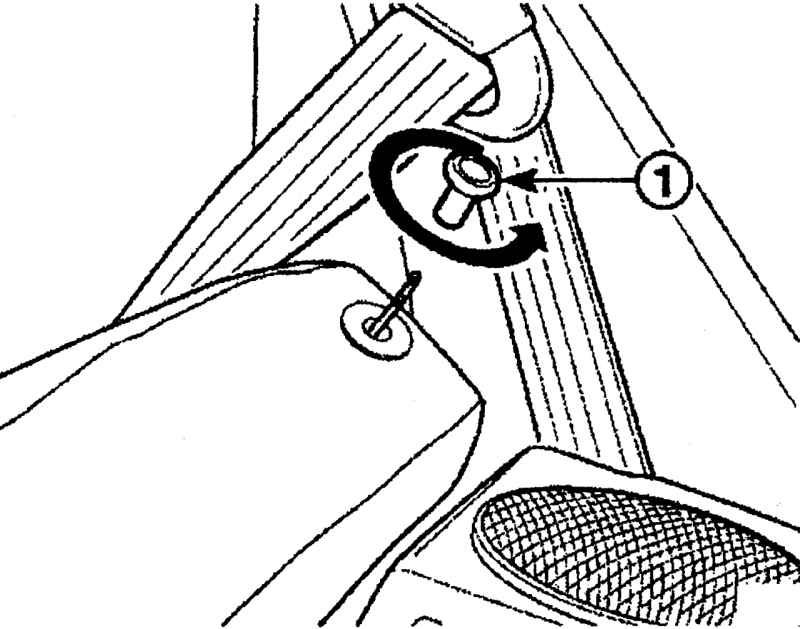

Рис. 10.34. Направление выворачивания кнопки (1) замка со спинки заднего сиденья

Выверните и снимите кнопку 1 замка со спинки заднего сиденья (рис. 10.34).

Снимите чехол спинки заднего сиденья с каркаса.

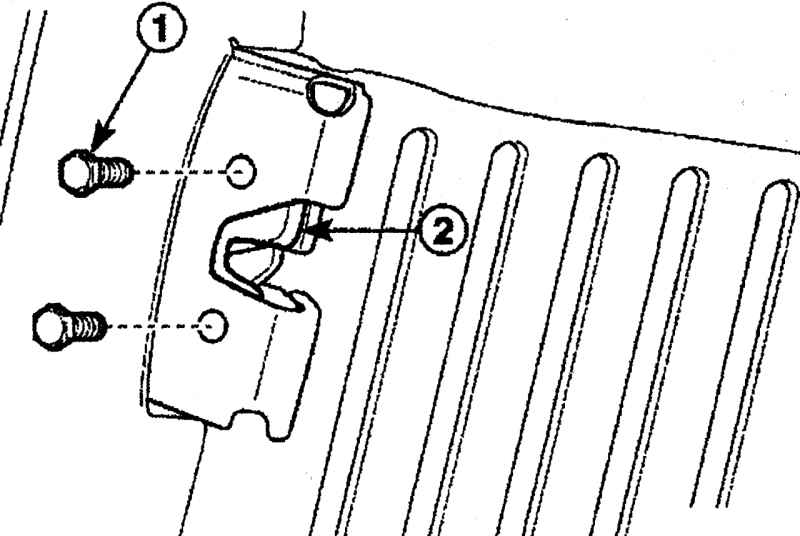

Рис. 10.35. Расположение болтов (1) крепления замка (2) к каркасу заднего сиденья

Выверните болты 1 (рис. 10.35) и снимите замок 2 с каркаса заднего сиденья.

Установите замок и закрепите болтами к спинке заднего сиденья.

Установите чехол на каркас спинки.

Вверните кнопку замка.

Установите спинку заднего сиденья в сборе.
