10.11.2. Проверка геометрии кузова

Для точной проверки геометрии кузова используйте измеритель. Комплект измерителей, используемый для выполнения рекомендованных проверочных измерений, должен включать вертикальный указатель, который может увеличиваться до 457 мм.

Два вида измерений можно выполнить с измерителем: измерение от точки до точки и измерение, вычисляемое на горизонтальной плоскости (линии данной величины), параллельной к нижней части кузова. Измерения от точки до точки выполняются на деталях кузова, расположенных в моторном отсеке, рулевом управлении и подвески. Для этого применяйте вертикальный указатель для одинаковой установки. Для измерений на горизонтальной плоскости вертикальный указатель должен быть установлен на каждой точке. Размеры до отверстий измеряются до центра отверстия и в уровень до примыкающей металлической поверхности. Рекомендуем, диагональные размеры поперек кузова измерять на обоих сторонах, чтобы убедиться в правильности размеров нижней части кузова автомобиля.

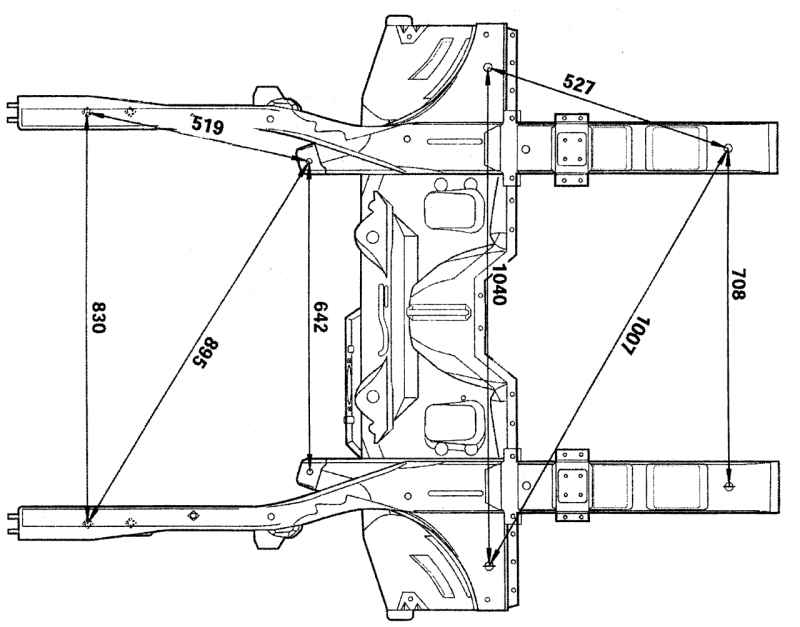

Рис. 10.136. Размеры нижней части кузова

Размеры нижней части кузова показаны на рис. 10.136, 10.137, 10.138, 10.139.

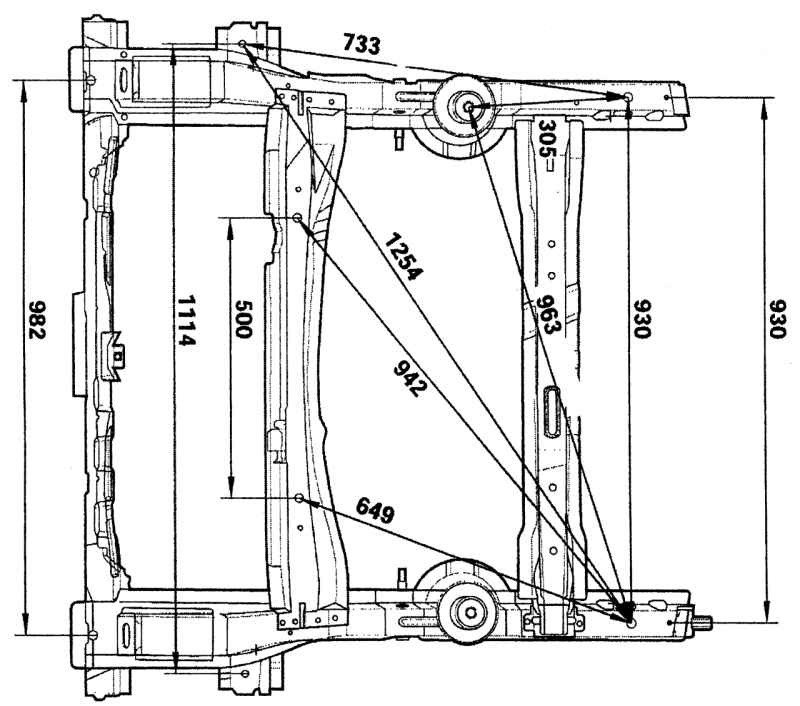

Рис. 10.137. Размеры нижней части кузова

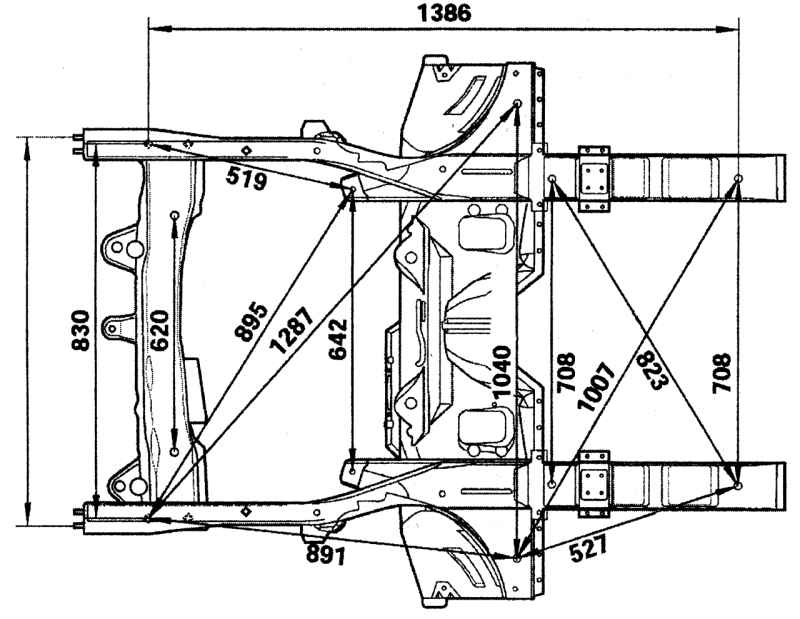

Рис. 10.138. Размеры нижней части кузова

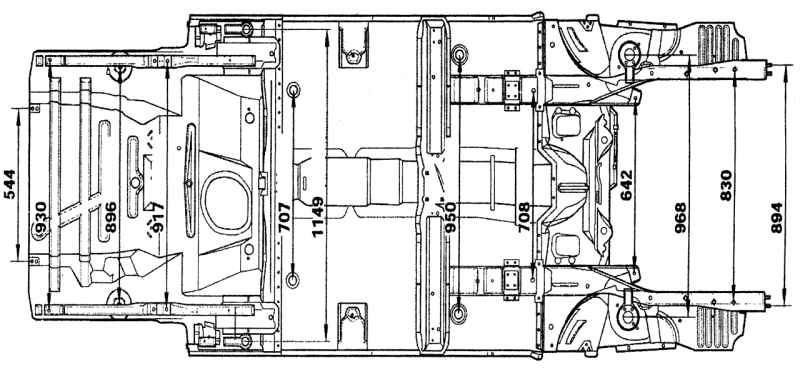

Рис. 10.139. Размеры нижней части кузова
