10.10.2. Снятие и установка элементов задней части кузова

Крышка заправочной горловины

Снятие

Потяните за рычаг открытия крышки и откройте крышку заправочной горловины.

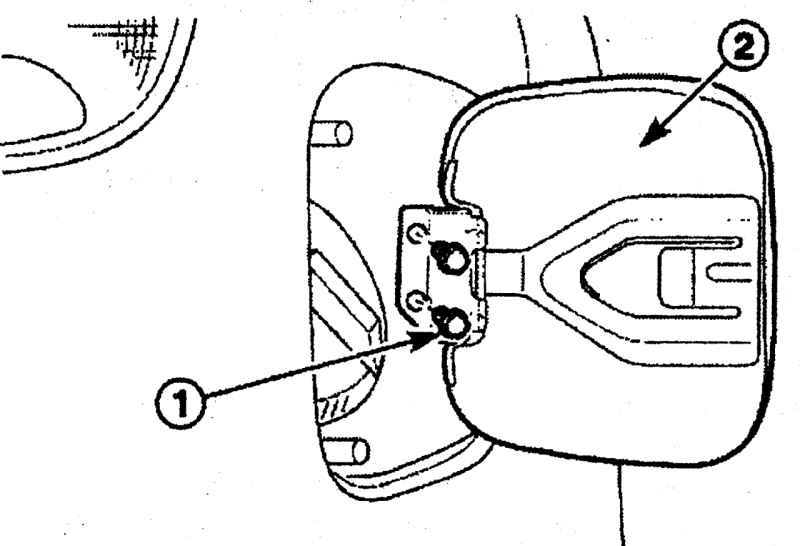

Рис. 10.130. Заправочная горловина: 1 — болты; 2 — крышка заправочной горловины

Выверните болты 1 (рис. 10.130) и снимите крышку 2 заправочной горловины.

Установка

Установите крышку заправочной горловины и закрепите болтами.

Ручка и трос заправочной горловины

Снятие

Приподнимите панель обивки порога передней нижней части кузова.

Снимите ручку открытия крышки заправочной горловины в следующем порядке:

Рис. 10.131. Открытие крышки заправочной горловины: 1 — винты; 2 — трос; 3 — крепления ручки

- выверните винты 1 (рис. 10.131);

- отсоедините трос 2;

- снимите ручку 3 открытия крышки заправочной горловины.

Приподнимите нижнюю панель обивки средней стойки.

Приподнимите панель обивки порога задней нижней части кузова.

Приподнимите панель обивки ниши для запасного колеса в багажном отсеке.

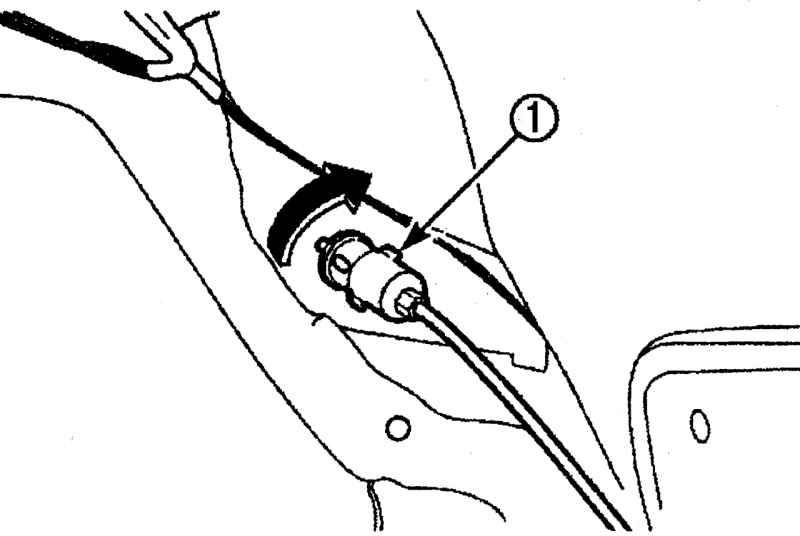

Рис. 10.132. Снятие петли замка (1) заправочной горловины

Поворачивая, снимите петлю замка 1 (рис. 10.132) заправочной горловины.

Снимите трос открытия заправочной горловины в следующем порядке:

- снимите стягивающую ленту троса;

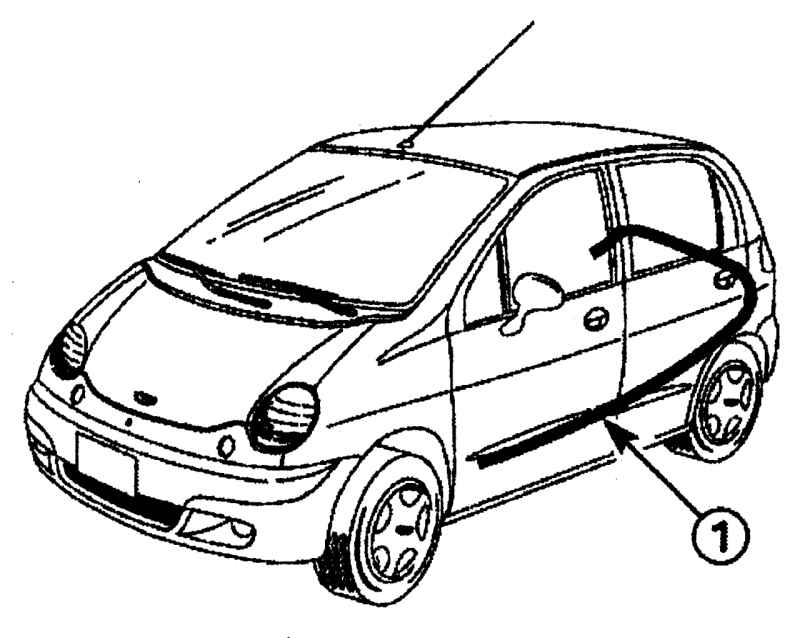

Рис. 10.133. Расположение на автомобиле троса (1) открытия крышки заправочной горловины

- отсоедините трос 1 (рис. 10.133) открытия крышки заправочной горловины.

Установка

Подсоедините трос открытия крышки заправочной горловины к крышке.

Закрепите трос стягивающей лентой.

Установите петлю замка.

Установите панель обивки ниши для запасного колеса в багажном отсеке.

Установите панель обивки порога задней нижней части кузова.

Установите нижнюю панель обивки средней стойки.

Подсоедините трос открытия крышки заправочной горловины к ручке.

Установите ручку открытия крышки заправочной горловины и закрепите винтами.

Ручка и трос двери багажника

Снятие

Приподнимите панель обивки порога передней нижней части кузова.

Снимите ручку открытия двери багажника в следующем порядке:

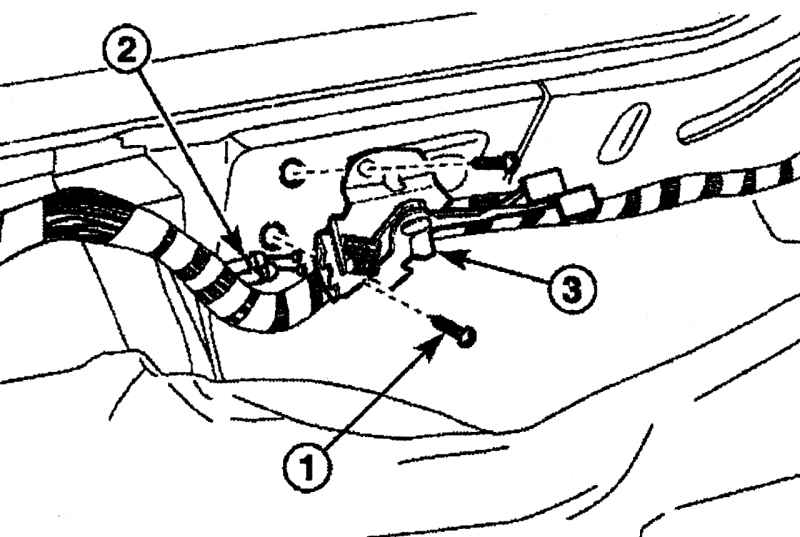

Рис. 10.134. Снятие ручки открытия двери багажника: 1 — винты; 2 — трос; 3 — ручка

- выверните винты 1 (рис. 10.134);

- отсоедините трос 2;

- снимите ручку 3 открытия двери багажника.

Приподнимите нижнюю панель обивки средней стойки.

Приподнимите панель обивки порога задней нижней части кузова.

Приподнимите панель обивки ниши для запасного колеса в багажном отсеке.

Отсоедините трос с петли замка двери багажника.

Снимите трос открытия двери багажника в следующем порядке:

- снимите стягивающую ленту троса;

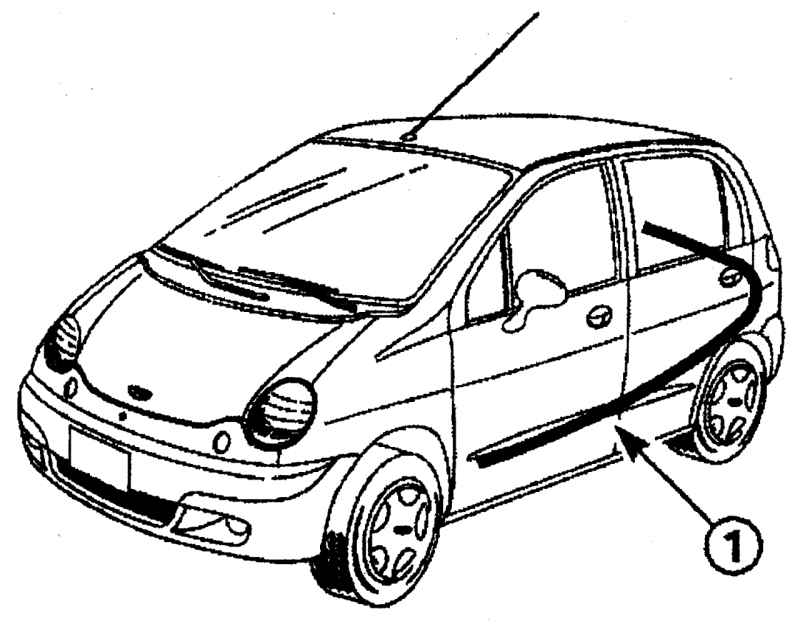

Рис. 10.135. Расположение на автомобиле троса (1) открытия двери багажника

- отсоедините трос 1 (рис. 10.135) открытия двери багажника.

Установка

Подсоедините трос открытия двери багажника к петле замка.

Закрепите трос лентой.

Установите панель обивки ниши для запасного колеса в багажном отсеке.

Установите панель обивки порога задней нижней части кузова.

Установите нижнюю панель обивки средней стойки.

Подсоедините трос открытия двери багажника к ручке.

Установите ручку открытия двери багажника и закрепите винтами.
