10.1.1. Описание конструкции

Отделка интерьера выполнена из литого пластика и крепится винтами или пластмассовыми клипсами.

Когда все окна закрыты и система вентиляции включена, дополнительный внешний воздух в салоне автомобиля создает положительное давление. Для уменьшения давления воздух выходит через одно вентиляционное отверстие. Вентиляционное отверстие расположено в багажном отсеке за запасным колесом.

Напольная консоль установлена на туннеле пола автомобиля, выходит из-под центра панели управления к передним сиденьям, содержит рычаг переключения передач и подстаканники.

Крышка троса ручного тормоза должна быть снята для регулирования натяжения троса ручного тормоза.

Формованное цельное ковровое покрытие пола покрывает передний и задний поддоны пола.

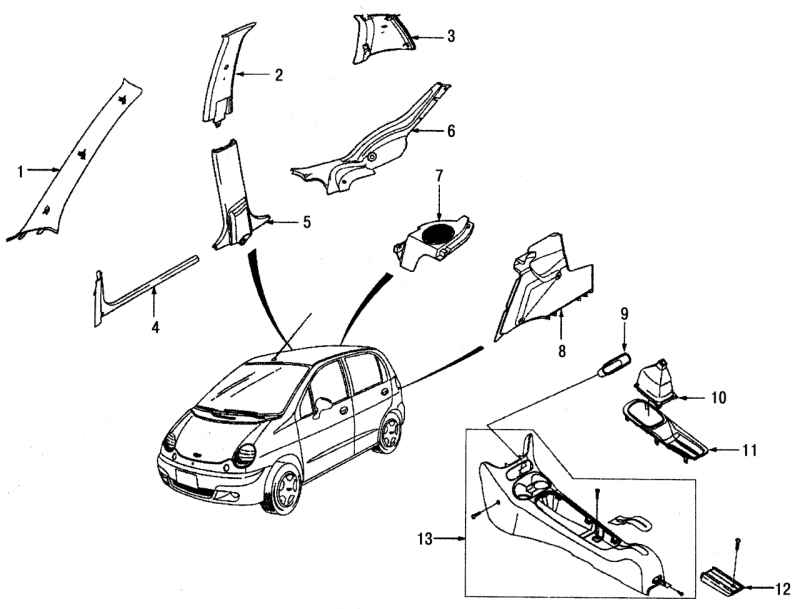

Рис. 10.1. Элементы интерьера и их расположение в автомобиле: 1 — обивка передней стойки; 2 — обивка верхней средней стойки; 3 — обивка задней стойки; 4 — обивка порога передняя; 5 — обивка нижней средней стойки; 6 — обивка порога задняя; 7 — обивка задняя; 8 — обивка багажника; 9 — карман; 10 — защитный чехол консоли; 11 — крышка консоли; 12 — крышка троса стояночного тормоза; 13 — напольная консоль

Элементы интерьера и их расположение в автомобиле показаны на рис. 10.1.

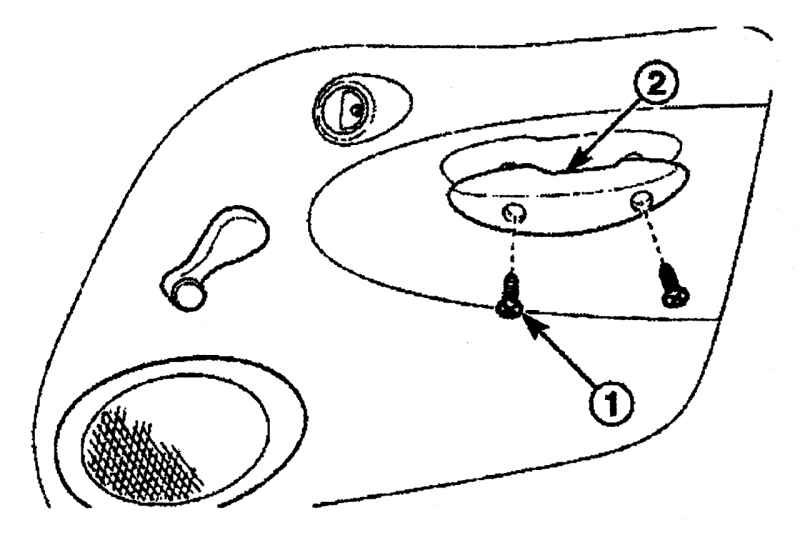

Рис. 10.2. Расположение винтов (1) крепления ручки (2) передней двери

Выверните винты 1 (рис. 10.2) и снимите ручку 2 передней двери.

Снимите внутреннюю ручку привода замка двери в следующем порядке:

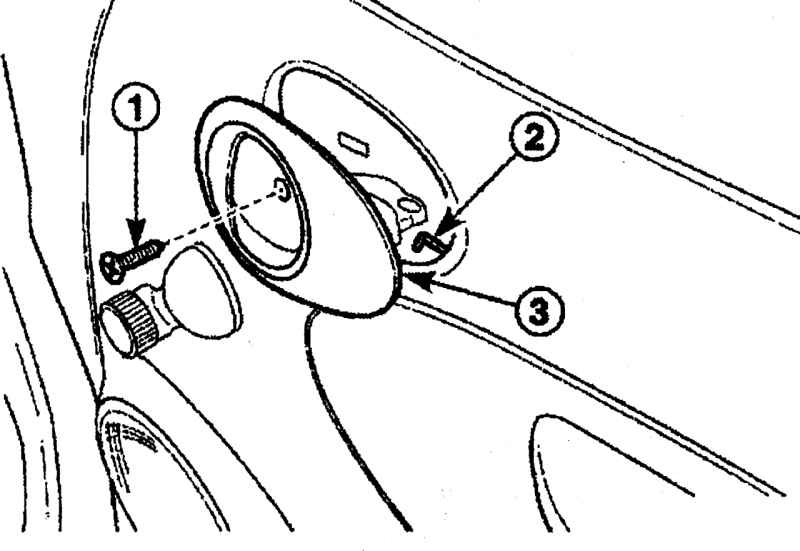

Рис. 10.3. Расположение винта (1) крепления внутренней ручки привода замка двери (3) и место отсоединения тяги (2)

- выверните винт 1 (рис. 10.3);

- отсоедините тягу 2 внутренней ручки привода замка двери;

- вытяните внутреннюю ручку 3 привода замка двери.

Снимите ручку привода стеклоподъемника передней двери в следующем порядке:

- полностью закройте окно и отметьте расположение ручки стеклоподъемника;

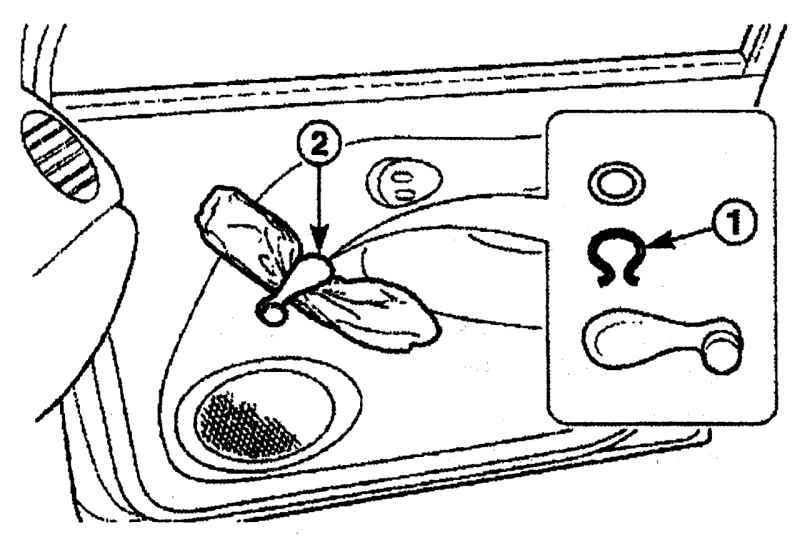

Рис. 10.4. Использование чистой ткани вставленной между ручкой и обивкой двери для освобождения стопорного кольца (1) и снятия ручки (2)

- освободите стопорное кольцо 1 (рис. 10.4) и снимите ручку 2. Скоба освобождается, если вставить чистую ткань между ручкой и обивкой двери; протягивая ткань напротив концов скобы, зацепите скобу и освободите ее. Натягивайте ручку на себя, чтобы она после освобождения скобы снялась со шлицов стеклоподъемника.

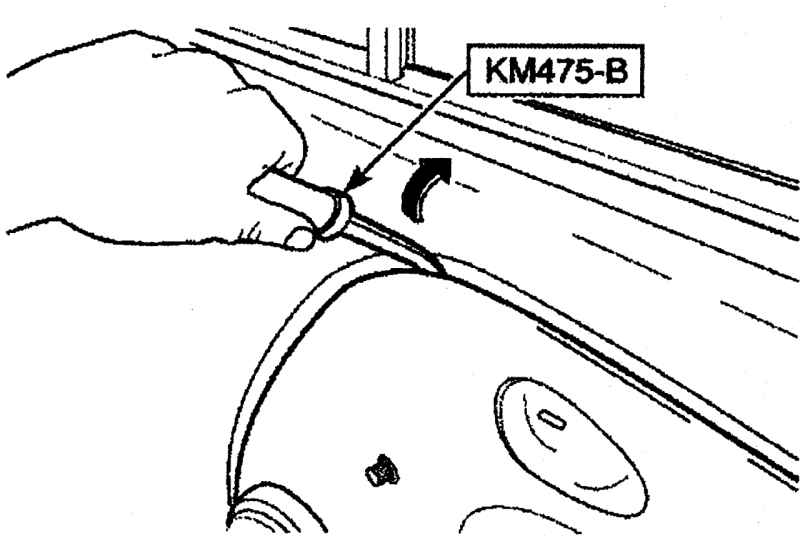

Рис. 10.5. Съемник КМ475—В для отделения панели обивки передней двери от двери

Съемником КМ475—В отделите панель обивки передней двери от двери (рис. 10.5). Чтобы не повредить краску двери, оберните съемник тканью.

Установите панель обивки двери.

Установите ручку привода стеклоподъемника со стопорным кольцом.

Установите внутреннюю ручку двери и ручку привода замка двери и закрепите их винтами.

Снимите ручку привода замка задней двери в следующем порядке:

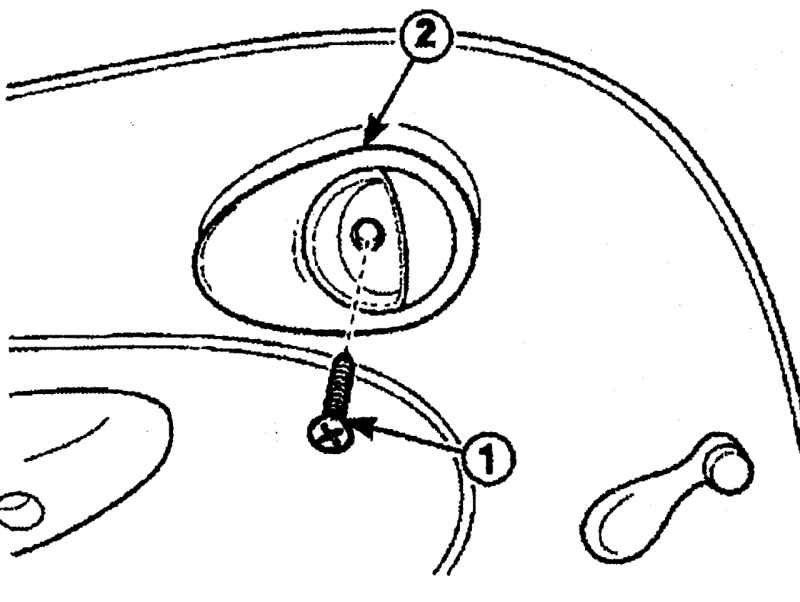

Рис. 10.6. Расположение винта (1) крепления внутренней ручки привода замка задней двери (2)

-выверните винт 1 (рис. 10.6);

-отсоедините тягу внутренней ручки привода замка двери;

-вытяните внутреннюю ручку 2 привода замка двери.

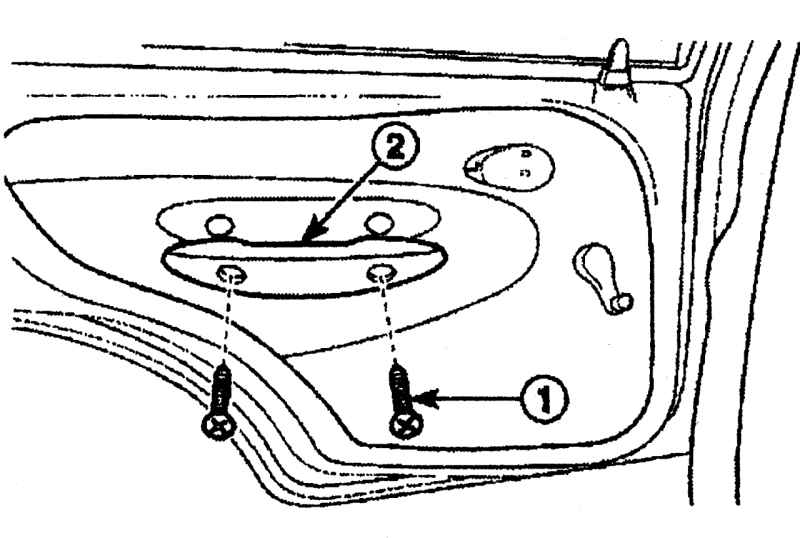

Рис. 10.7. Расположение винта (1) крепления внутренней ручки задней двери (2)

Выверните винты 1 (рис. 10.7) и снимите ручку задней двери.

Снимите ручку привода стеклоподъемника задней двери в следующем порядке:

-полностью закройте окно и отметьте расположение ручки стеклоподъемника;

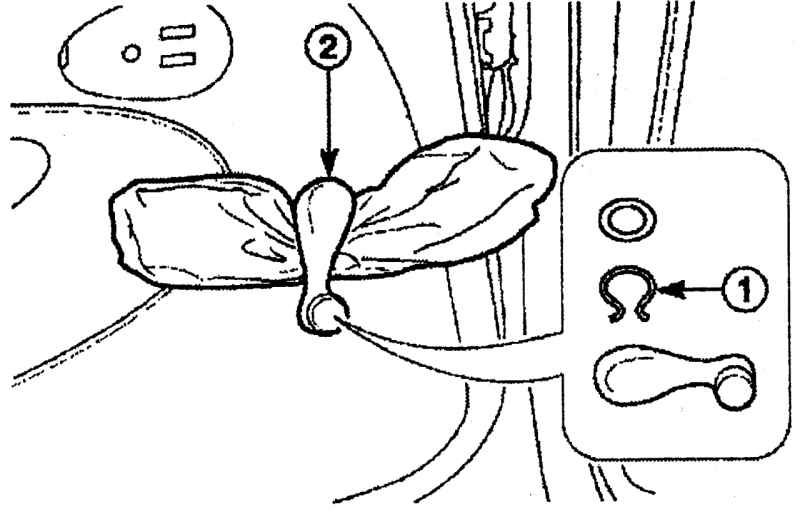

Рис. 10.8. Освобождение стопорного кольца (1) и снятие ручки (2)

-освободите стопорное кольцо 1 (рис. 10.8) и снимите ручку 2. Скоба освобождается, если вставить чистую ткань между ручкой и обивкой двери; -протягивая ткань напротив концов скобы, зацепите скобу и освободите ее. Натягивайте ручку на себя, чтобы она после освобождения скобы -снялась со шлицов стеклоподъемника.

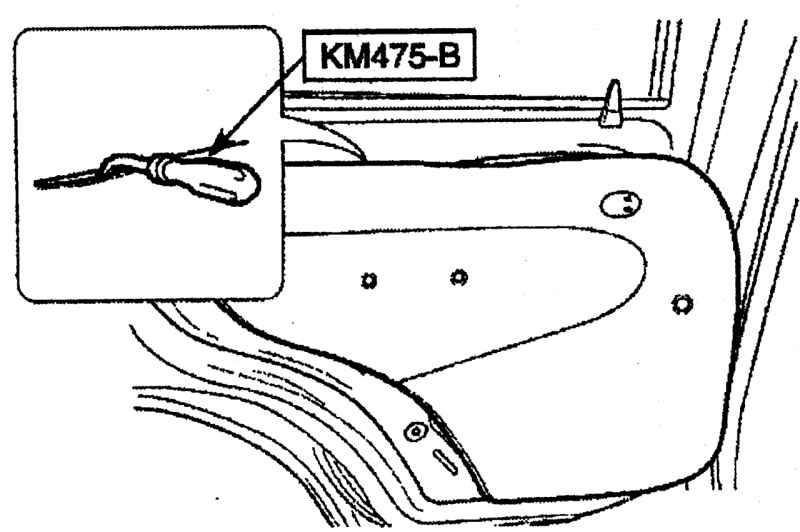

Рис. 10.9. Съемник КМ475—В для отделения панели обивки задней двери от двери

Съемником КМ475—В отделите панель обивки задней двери от двери (рис. 10.9). Чтобы не повредить краску двери, оберните съемник тканью.

Установите панель обивки задней двери.

Установите ручку привода стеклоподъемника со стопорным кольцом.

Установите внутреннюю ручку двери и ручку привода замка задней двери и закрепите их винтами.

Вытяните фиксаторы и снимите внутреннюю облицовку задней двери.

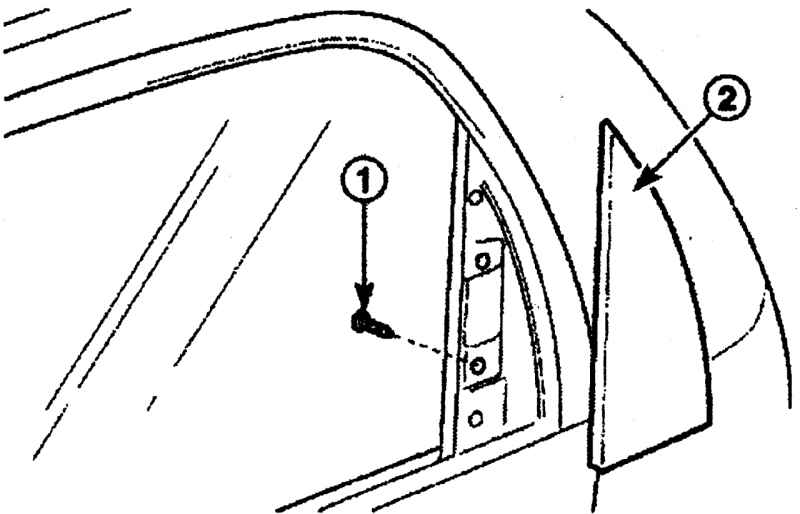

Рис. 10.10. Расположение винта (1) крепления наружной облицовки (2) задней двери

Выверните винт 1 (рис. 10.10) и снимите наружную облицовку 2 задней двери.

Установите и закрепите винтом наружную облицовку задней двери.

Установите внутреннюю облицовку задней двери.

Откройте крышку багажника.

Снимите обивку с крышки багажника в следующем порядке:

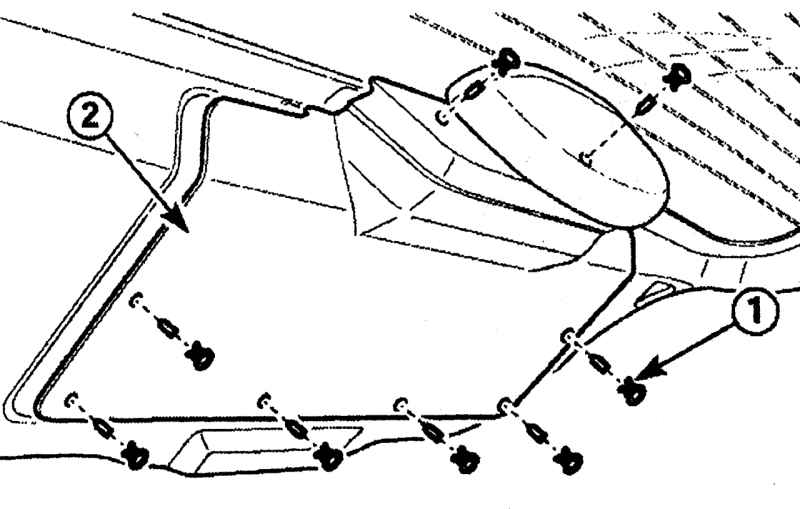

Рис. 10.11. Расположение фиксаторов (1) крепления обивки (2) крышки багажника

- вдавите центральные стержни и снимите фиксаторы 1 (рис. 10.11) крепления обивки;

- снимите обивку с крышки багажника.

Установите обивку крышки багажника. В случае утери или поломки фиксаторов замените их на новые.

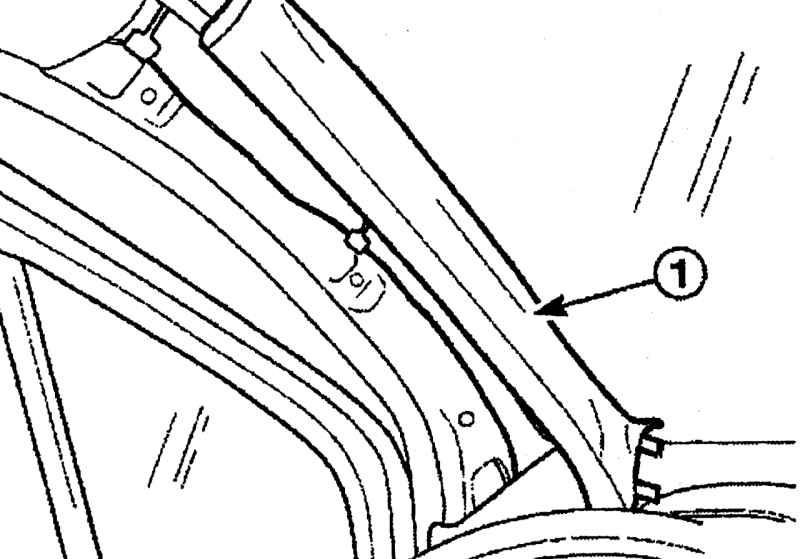

Рис. 10.12. Снятие облицовки (1) передней стойки

Потянув за верхнюю часть, снимите облицовку 1 (рис. 10.12) передней стойки.

Выверните болт крепления облицовки верхней стойки.

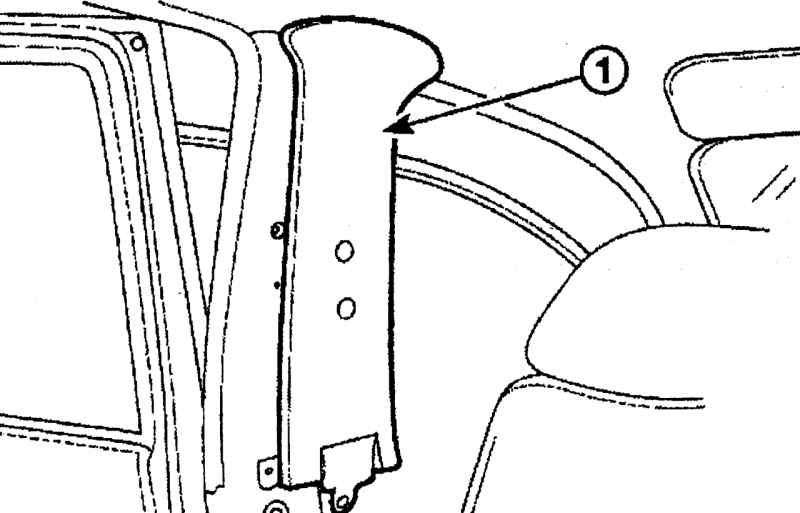

Рис. 10.13. Снятие верхней облицовки (1) средней стойки

Потянув, снимите верхнюю облицовку 1 (рис. 10.13) средней стойки.

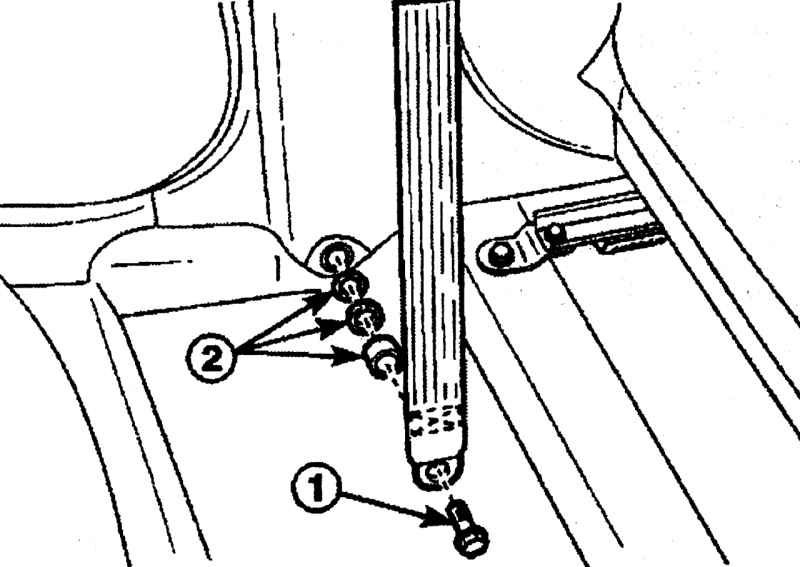

Рис. 10.14. Расположение болта (1) и втулки и пружинной шайбы (2) крепления нижней облицовки средней стойки

Выверните болт 1 (рис. 10.14) крепления нижней облицовки средней стойки.

Снимите втулку и пружинную шайбу 2.

Снимите пластмассовый предохранитель с крепления ремня безопасности.

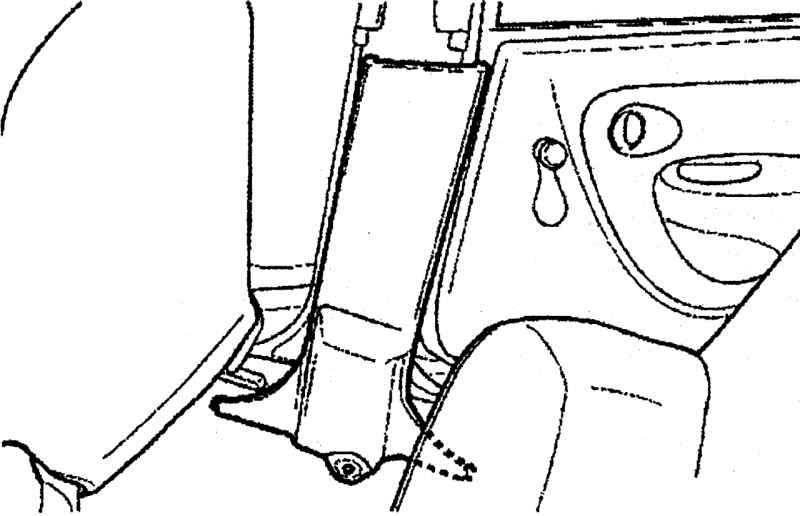

Рис. 10.15. Снятие нижней облицовки средней стойки

Потянув, снимите нижнюю облицовку средней стойки (рис. 10.15).

Отсоедините провод «массы» от аккумуляторной батареи.

Откройте багажник.

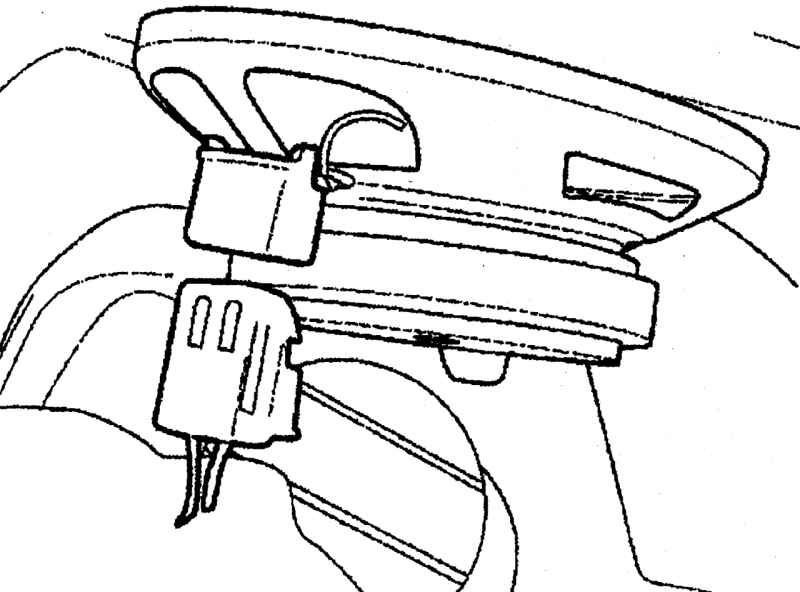

Рис. 10.16. Отсоединение электрического разъема от заднего динамика

Отсоедините электрический разъем от заднего динамика (рис. 10.16).

Снимите боковую облицовку.

Снимите спинку заднего сиденья.

Выверните болт крепления ремня безопасности к задней стойке.

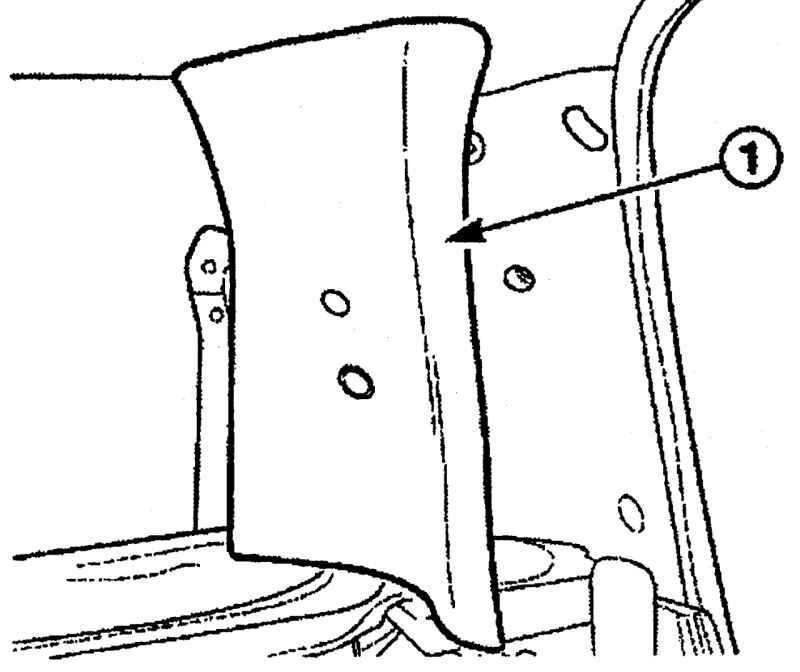

Рис. 10.17. Снятие облицовки (1) задней стойки

Потянув, снимите облицовку 1 (рис. 10.17) задней стойки.

Установку передней, средней и задней стоек проводите в последовательности, обратной снятию.

Отсоедините провод «массы» от аккумуляторной батареи.

Откройте крышку багажника.

Снимите спинку заднего сиденья.

Снимите заднюю полку.

Снимите задний динамик с задней облицовки.

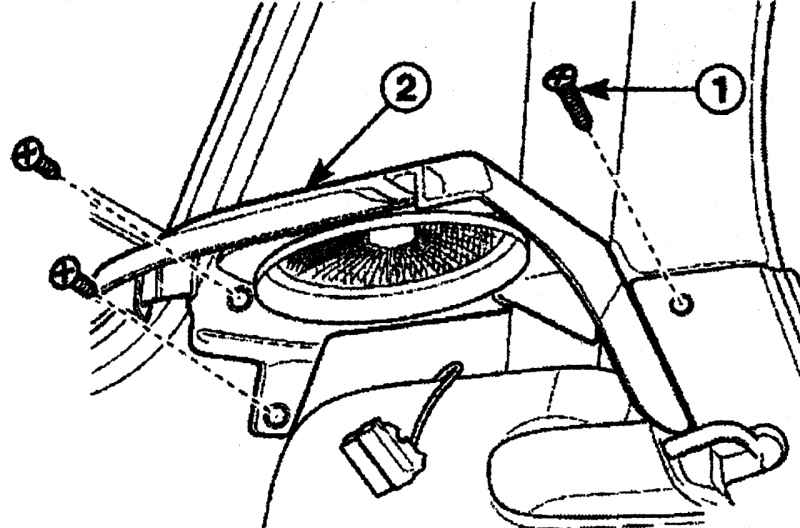

Рис. 10.18. Расположение винтов (1) крепления задней облицовки (2)

Отверните винты 1 (рис. 10.18) и снимите заднюю облицовку 2.

Установите заднюю облицовку и закрепите ее винтами.

Установите задний динамик.

Установите заднюю полку.

Установите спинку заднего сиденья.

Подсоедините провод «массы» к аккумуляторной батарее.

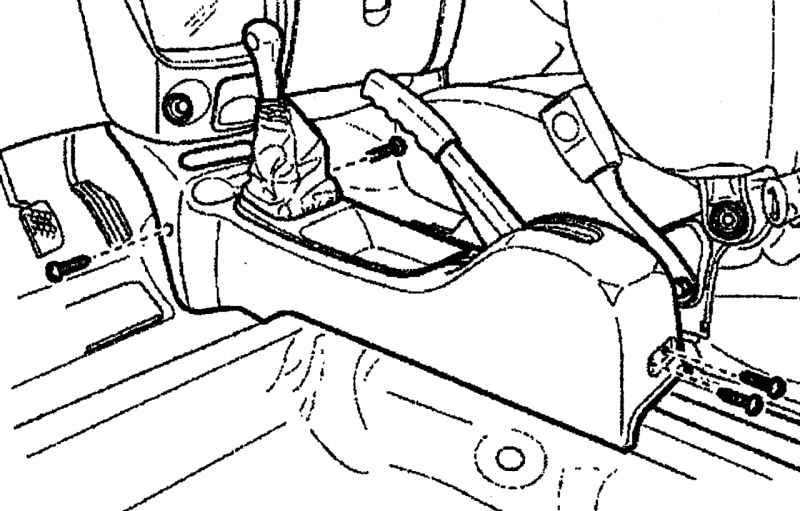

Рис. 10.19. Расположение винтов крепления напольной консоли

Отверните винты крепления напольной консоли (рис. 10.19).

Снимите крышку консоли и напольную консоль в следующем порядке:

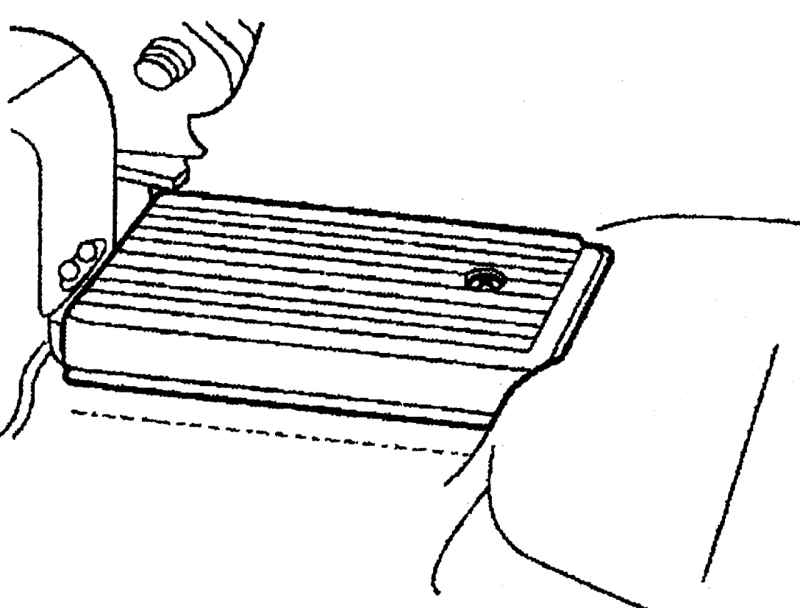

Рис. 10.20. Снятие крышки консоли

- снимите крышку консоли 1 (рис. 10.20);

- выверните винты 2;

- снимите напольную консоль 3.

Установите напольную консоль и закрепите ее винтами.

Установите крышку консоли.

Откройте крышку багажника.

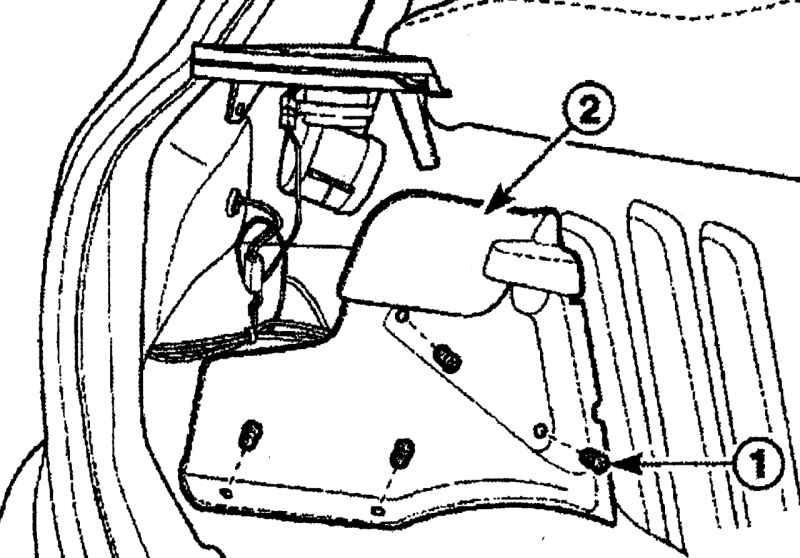

Рис. 10.21. Расположение винтов (1) крепления обивки багажника (2)

Выверните винты 1 (рис. 10.21) и снимите обивку багажника (2).

Установите обивку багажника и закрепите ее пластмассовыми винтами.
