9.1. Особенности конструкции

Автомобили Chevrolet/Daewoo Lanos оборудованы двумя независимыми тормозными системами: рабочей и стояночной. Первая, оснащенная гидравлическим приводом, обеспечивает торможение при движении автомобиля, вторая затормаживает автомобиль на стоянке. Рабочая система двухконтурная, с диагональным соединением тормозных механизмов передних и задних колес. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой — левого переднего и правого заднего.

При отказе одного из контуров рабочей тормозной системы используется другой контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод включены вакуумный усилитель и регуляторы давления в гидроприводах задних тормозов.

Стояночная тормозная система имеет тросовый привод на тормозные механизмы задних колес.

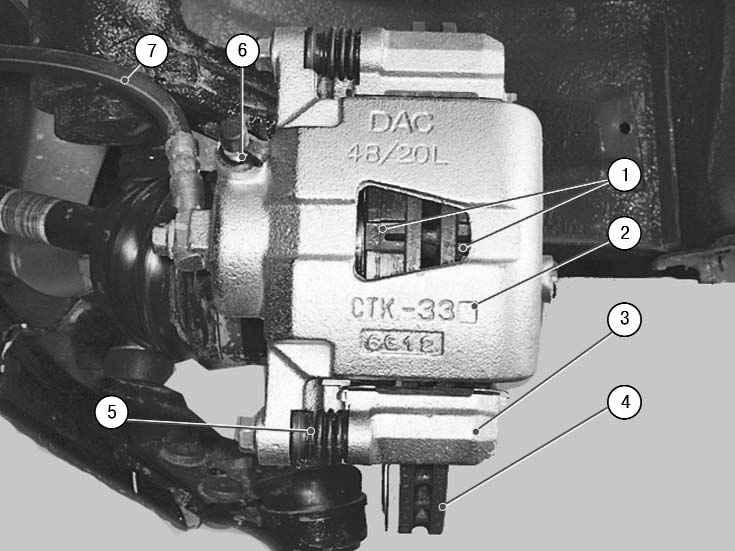

Рис. 9.1. Тормозной механизм переднего колеса: 1 – тормозные колодки; 2 – суппорт тормозного механизма; 3 – направляющая колодок; 4 – тормозной диск; 5 – направляющий палец суппорта; 6 – клапан выпуска воздуха; 7 – тормозной шланг

Тормозной механизм передних колес дисковый, с автоматической регулировкой зазора между колодками 1 (рис. 9.1) и диском 4, с плавающей скобой. Подвижная скоба образована суппортом 2 c однопоршневым рабочим цилиндром. Направляющая 3 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена болтами к направляющим пальцам 5, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

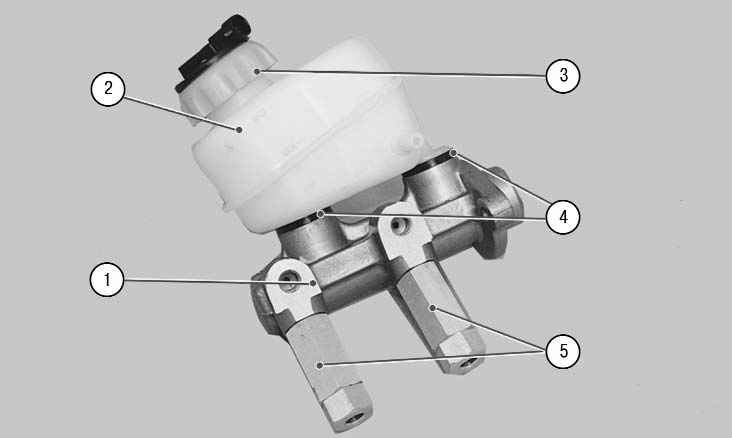

Рис. 9.2. Главный тормозной цилиндр с регуляторами давления в гидроприводах тормозных механизмов задних колес и бачком: 1 – главный тормозной цилиндр; 2 – бачок главного тормозного цилиндра; 3 – пробка бачка с датчиком уровня тормозной жидкости; 4 – соединительные втулки; 5 – регуляторы давления в гидроприводах тормозных механизмов задних колес

1 (рис. 9.2) типа «тандем» гидравлического привода тормозов состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним.

На главный цилиндр через резиновые соединительные втулки 4 установлен бачок 2, внутренняя полость которого разделена перегородками на три отсека. Каждый отсек питает одну из камер главного тормозного цилиндра и главный цилиндр привода выключения сцепления.

При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.

В пробке 3 бачка установлен датчик уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнальная лампа неисправного состояния тормозной системы.

Вакуумный усилитель (рис. 9.3), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.

В шланге, соединяющем вакуумный усилитель с впускной трубой, установлен обратный клапан. Он удерживает в усилителе разрежение при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

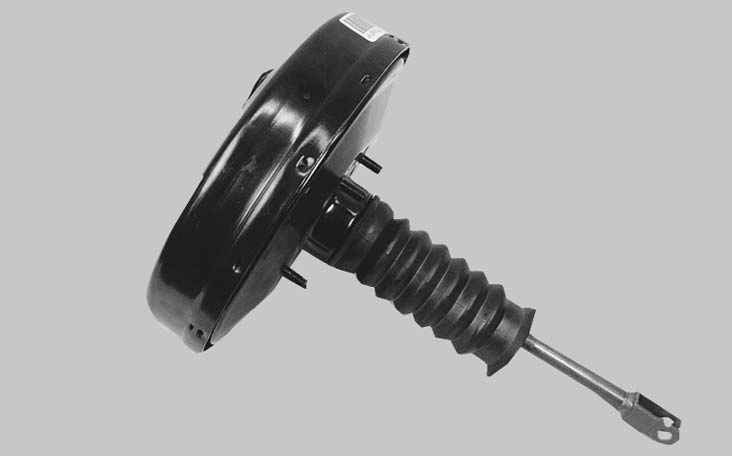

Рис. 9.3. Вакуумный усилитель

Регуляторы давления 5 (см. рис. 9.2), установленные на главном тормозном цилиндре, корректируют при торможении давление тормозной жидкости в задних тормозных механизмах, исключая возможность опережающей блокировки задних колес. Это достигается пропорциональным уменьшением давления в гидроприводе тормозных механизмов задних колес по отношению к давлению в гидроприводе тормозных механизмов передних колес. Соотношение значений давления в передних и задних рабочих цилиндрах при различных значениях усилия на педали приведено в табл. 9.1.

Тормозной механизм задних колес барабанный, с автоматической регулировкой зазора между колодками и барабаном. Тормозные колодки 1 и 11 (рис. 9.4) приводятся в действие одним гидравлическим рабочим цилиндром 8 с двумя поршнями. Оптимальный зазор между барабаном и колодками поддерживается механическим регулятором 6, установленным на распорной планке 9.

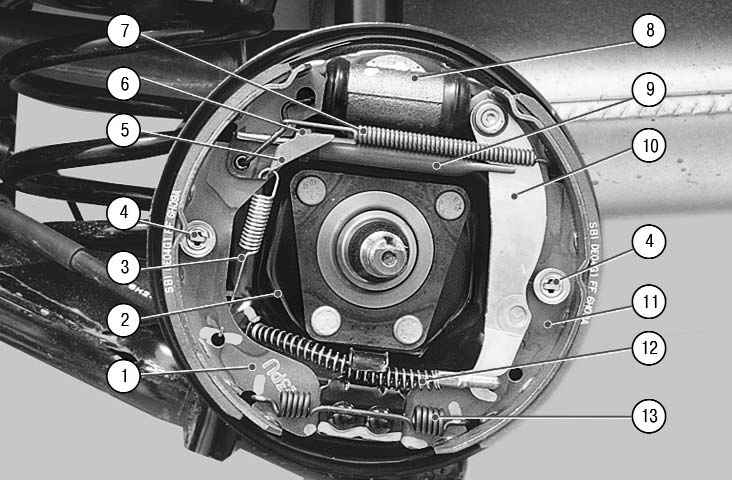

Рис. 9.4. Тормозной механизм заднего колеса: 1 – передняя тормозная колодка; 2 – щит тормозного механизма; 3 – пружина рычага регулятора зазоров; 4 – опорные стойки; 5 – рычаг регулятора зазоров; 6 – регулятор зазоров; 7 – верхняя стяжная пружина; 8 – рабочий цилиндр; 9 – распорная планка; 10 – разжимной рычаг привода стояночного тормоза; 11 – задняя тормозная колодка; 12 – трос привода стояночного тормоза; 13 – нижняя стяжная пружина

Стояночный тормоз, приводимый в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, переднего троса с регулировочным устройством и уравнителем, к которому присоединены два задних троса, а также разжимных рычагов 10 (см. рис. 9.4), установленных в тормозных механизмах задних колес.

Стояночный тормоз не требует особого ухода. При текущем ремонте проверьте степень износа зубьев сектора и собачки. Чрезмерно изношенные детали замените.

При обнаружении обрыва оболочек или проволочек тросов нужно заменить их новыми.

Гидравлическая система тормозов объединена в единое целое металлическими трубками и шлангами. Система заполнена специальной тормозной жидкостью класса не ниже DOT-4, которую необходимо периодически заменять. Порядок замены тормозной жидкости описан в разд. 4 «Техническое обслуживание» (см. «Замена тормозной жидкости в гидроприводах тормозов и выключения сцепления»).

Проверка тормозной системы описана в разд. 4 «Техническое обслуживание» (см. «Первое техническое обслуживание (ТО-1)»).



ПОЛЕЗНЫЕ СОВЕТЫ Рабочий ход педали тормоза при работающем двигателе должен быть примерно 60–65 мм. Слишком малый рабочий ход свидетельствует о неправильной начальной установке педали тормоза, нарушении регулировки вакуумного усилителя тормозов или заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой рабочий ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы. Если рабочий ход уменьшается при неоднократном нажатии на педаль, т.е. она становится «жестче», в системе воздух. Если полный ход педали начинает увеличиваться, система негерметична. Если при торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба. Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры: возможно, потребуется их замена. Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза — поршни в рабочих цилиндрах должны встать на место.
