1.1. Общие сведения об автомобиле

Автомобиль малого среднего класса Daewoo Lanos (класс С по международной классификации), разработаный на платформе автомобиля Daewoo Nexia, начали выпускать в Корее с 1997 г.

Автомобиль Chevrolet Lanos последнего поколения (Т200) выпускают с декабря 2004 г. на ЗАО «ЗАЗ» (Украина). Он представляет собой рестайлинговую версию корейского автомобиля Daewoo Lanos. В результате рестайлинга на автомобиле Chevrolet Lanos  изменилась форма крышки багажника, облицовки радиатора и задних крыльев. Кроме этого изменились формы внутренних ручек и обивок боковых дверей, а также форма задних фонарей.

С 2006 г. началась поставка в Россию автомобилей Chevrolet Lanos в трех комплектациях: S, SE и SX.

Комплектация S — базовая, с минимально необходимым уровнем оснащения, полноразмерным запасным колесом и аудиоподготовкой (динамики, антенна и вся необходимая проводка).

На автомобили в комплектации SE дополнительно устанавливают гидроусилитель рулевого управления и подушку безопасности водителя.

Комплектация SX, помимо перечисленного, включает в себя кондиционер и электростеклоподъемники передних дверей.

На автомобили Daewoo Lanos устанавливали расположенные поперек моторного отсека четырехцилиндровые бензиновые инжекторные двигатели рабочим объемом 1,3 и 1,5 л, типа SOHC (c одним распределительным валом и 8 клапанами), мощностью 63 кВт (85,7 л.с.) и 1,6 л, мощностью 84 кВт (106 л.с.), типа DOHC.

Автомобили Chevrolet Lanos всех комплектаций оснащают расположенным поперек моторного отсека четырехцилиндровым бензиновым инжекторным двигателем рабочим объемом 1,5 л, типа SOHC (c одним распределительным валом и 8 клапанами), мощностью 63 кВт (85,7 л.с.). Двигатель разработан на базе двигателя G15MF (SOHC) автомобиля Daewoo Nexia рабочим объемом 1,5 л, но имеет некоторые конструктивные отличия в системах зажигания и питания. Дополнительно для снижения токсичности отработавших газов двигатель оборудован системой их рециркуляции. Для выполнения норм Евро-2 по токсичности система выпуска отработавших газов оснащена каталитическим нейтрализатором отработавших газов.

Автомобили Daewoo Lanos выпускали с тремя типами кузовов: трех- и пятидверный хэтчбек и четырехдверный седан. Кузов автомобилей Chevrolet Lanos типа четырехдверный седан.

Сиденья водителя и переднего пассажира регулируемые в продольном направлении и по наклону спинки, оснащены подголовниками. Спинка заднего сиденья может быть откинута вперед по частям в пропорции 40:60.

Трансмиссия автомобилей выполнена по переднеприводной схеме с приводами передних колес разной длины. Автомобили оснащены механической пятиступенчатой коробкой передач.

Передняя подвеска типа Макферсон, независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полунезависимая, пружинная, с гидравлическими амортизаторами.

Тормозные механизмы передних колес дисковые, с плавающей скобой, задних — барабанные, с устройством автоматической регулировки зазоров между тормозными колодками и барабанами. Тормозная система оснащена вакуумным усилителем и регуляторами тормозных сил в гидроприводе.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка, на часть автомобилей устанавливают гидравлический усилитель. В ступице рулевого колеса в зависимости от комплектации может быть установлена фронтальная надувная подушка безопасности.

Часть выпускаемых автомобилей оборудуют стеклоподъемниками передних дверей с электроприводом.

Все автомобили оснащены инерционными диагональными ремнями безопасности для водителя, переднего пассажира и крайних пассажиров на заднем сиденье. Для среднего пассажира на заднем сиденье предусмотрен поясной ремень.

В данной книге большинство ремонтных операций по автомобилям Chevrolet/ Daewoo Lanos показано на примере автомобиля Chevrolet Lanos в наиболее полной комплектации SX.

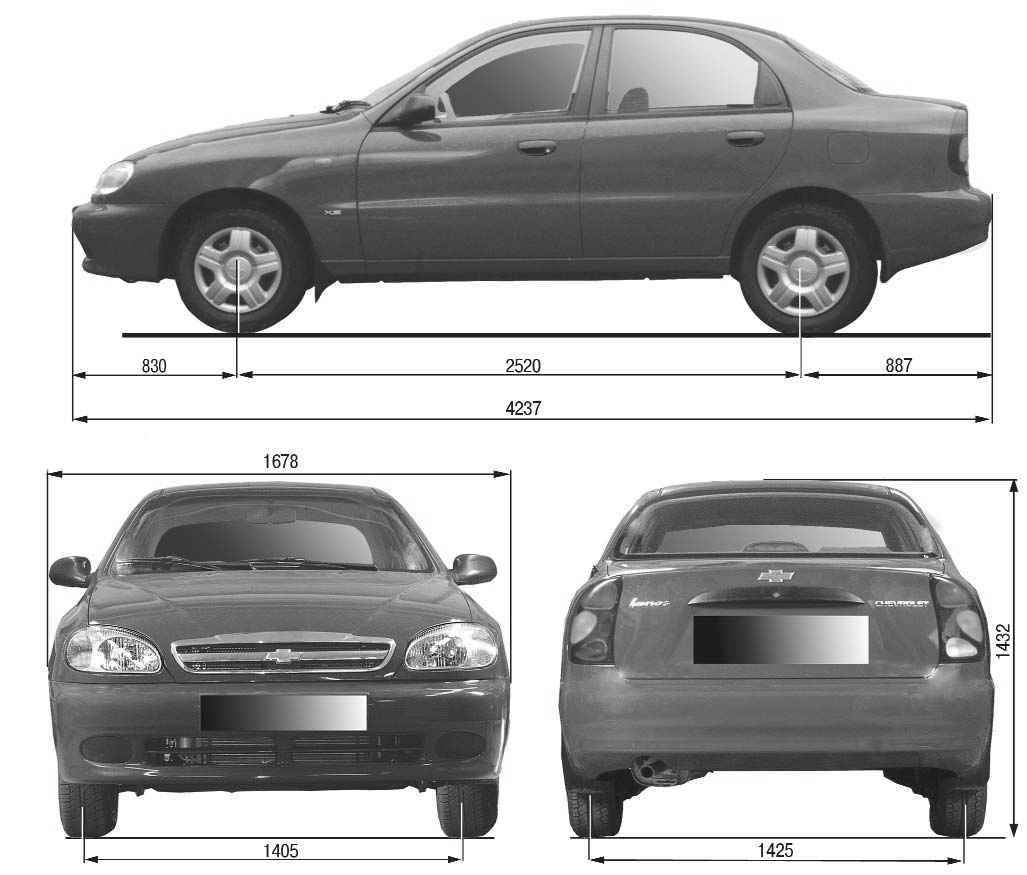

Рис. 1.1. Габаритные размеры (мм) автомобиля Chevrolet Lanos

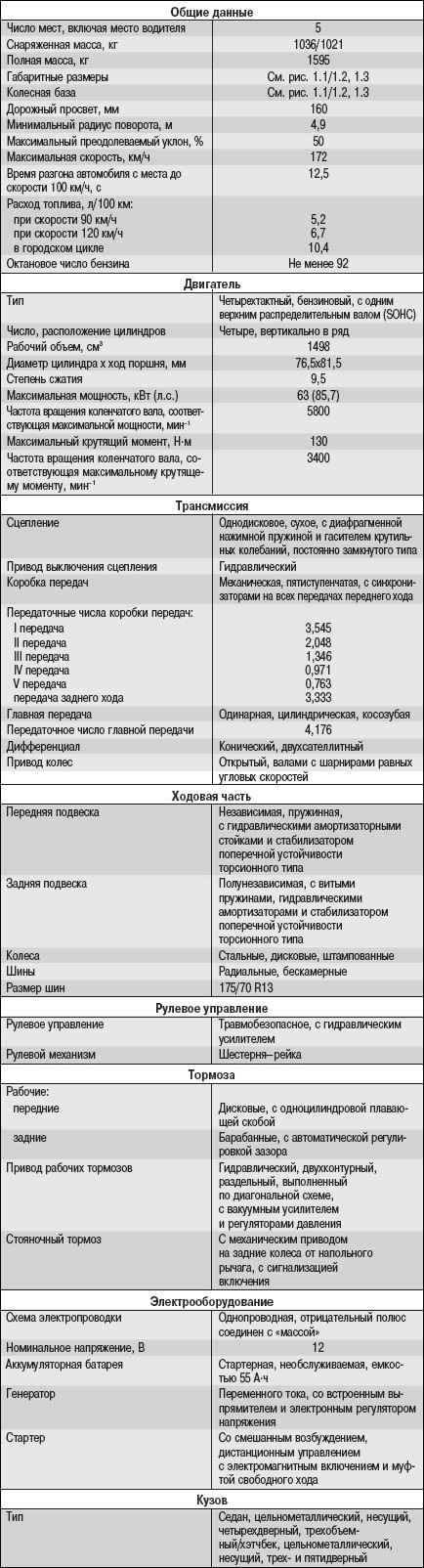

Габаритные размеры автомобиля Chevrolet Lanos показаны на рис. 1.1, автомобиля Daewoo Lanos – на рис. 1.2 и 1.3. Техническая характеристика приведена в табл. 1.1.

Рис. 1.2. Габаритные размеры (мм) автомобиля Daewoo Lanos с кузовом типа седан

Рис. 1.3. Габаритные размеры (мм) автомобиля Daewoo Lanos с кузовом типа хэтчбек

Рис. 1.4. Подкапотное пространство автомобиля Chevrolet/Daewoo Lanos (вид сверху): 1 – крышка гнезда термостата; 2 – крышка привода газораспределительного механизма; 3 – воздушный фильтр; 4 – шланг системы вентиляции картера двигателя; 5 – топливная рампа; 6 – воздухоподводящий рукав; 7 – верхняя опора амортизаторной стойки; 8 – защитная крышка колодок жгута проводов моторного отсека; 9 – дроссельный узел; 10 – клапан рециркуляции отработавших газов; 11 – впускная труба; 12 – регулятор давления топлива; 13 – топливный фильтр; 14 – датчик абсолютного давления воздуха во впускной трубе; 15 – вакуумный усилитель тормозов; 16 – бачок главного тормозного цилиндра; 17 – моторедуктор стеклоочистителя; 18 – расширительный бачок системы охлаждения двигателя; 19 – бачок системы гидравлического усилителя рулевого управления; 20 – монтажный блок реле и предохранителей; 21 – наливная горловина бачка омывателя ветрового стекла; 22 – аккумуляторная батарея; 23 – катушка зажигания; 24 – кожух основного электровентилятора системы охлаждения; 25 – пробка маслоналивной горловины; 26 – рабочий цилиндр гидропривода выключения сцепления; 27 – указатель (щуп) уровня масла в системе смазки двигателя; 28 – свечи зажигания; 29 – радиатор системы охлаждения двигателя; 30 – кожух дополнительного электровентилятора системы охлаждения; 31 – двигатель

Элементы автомобилей, расположенные в подкапотном пространстве, и основные агрегаты показаны на рис. 1.4, 1.5, 1.6.

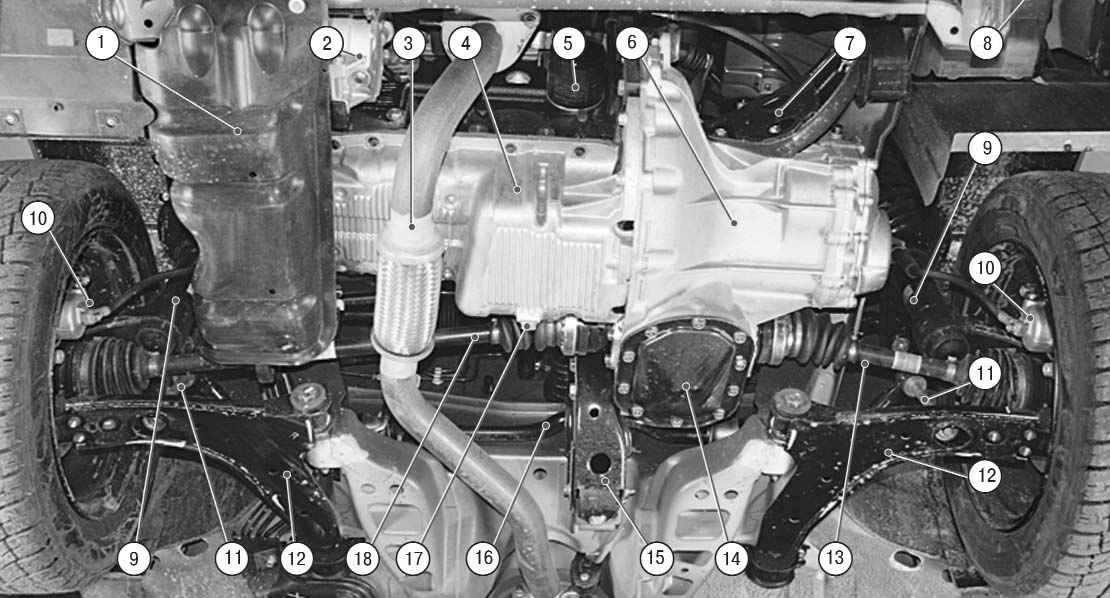

Рис. 1.5. Подкапотное пространство (вид снизу) и основные агрегаты автомобилей Chevrolet/Daewoo Lanos: 1 – правый брызговик двигателя; 2 – компрессор кондиционера (если установлен); 3 – приемная труба с сильфоном; 4 – двигатель; 5 – масляный фильтр; 6 – коробка передач; 7 – левая передняя опора подвески силового агрегата; 8 – бачок омывателя ветрового стекла; 9 – амортизаторная стойка передней подвески; 10 – тормозные механизмы передних колес; 11 – стойка переднего стабилизатора поперечной устойчивости; 12 – рычаг передней подвески; 13 – привод левого переднего колеса; 14 – нижняя крышка коробки передач; 15 – задняя опора силового агрегата; 16 – стабилизатор поперечной устойчивости; 17 – пробка маслосливного отверстия; 18 – привод правого переднего колеса

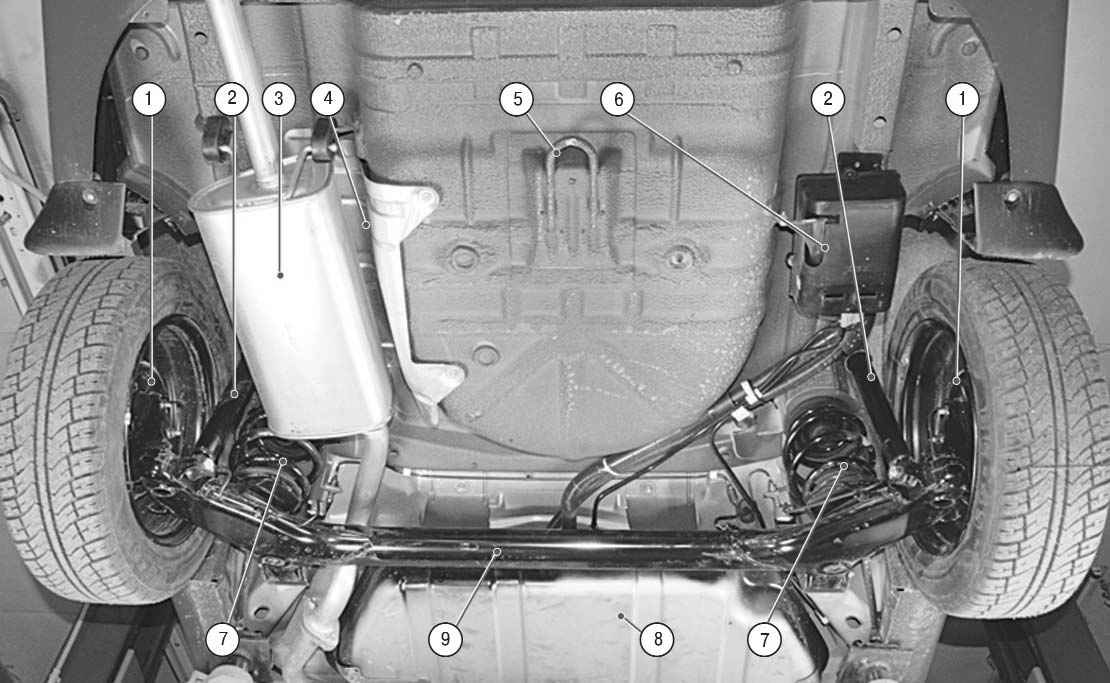

Рис. 1.6. Основные агрегаты автомобиля Chevrolet Lanos (вид снизу сзади): 1 – тормозной механизм заднего колеса; 2 – амортизатор; 3 – основной глушитель; 4 – термоэкран основного глушителя; 5 – буксирная проушина; 6 – угольный адсорбер системы улавливания паров топлива; 7 – пружина задней подвески; 8 – топливный бак; 9 – балка задней подвески
