11.1. Главный цилиндр привода выключения сцепления

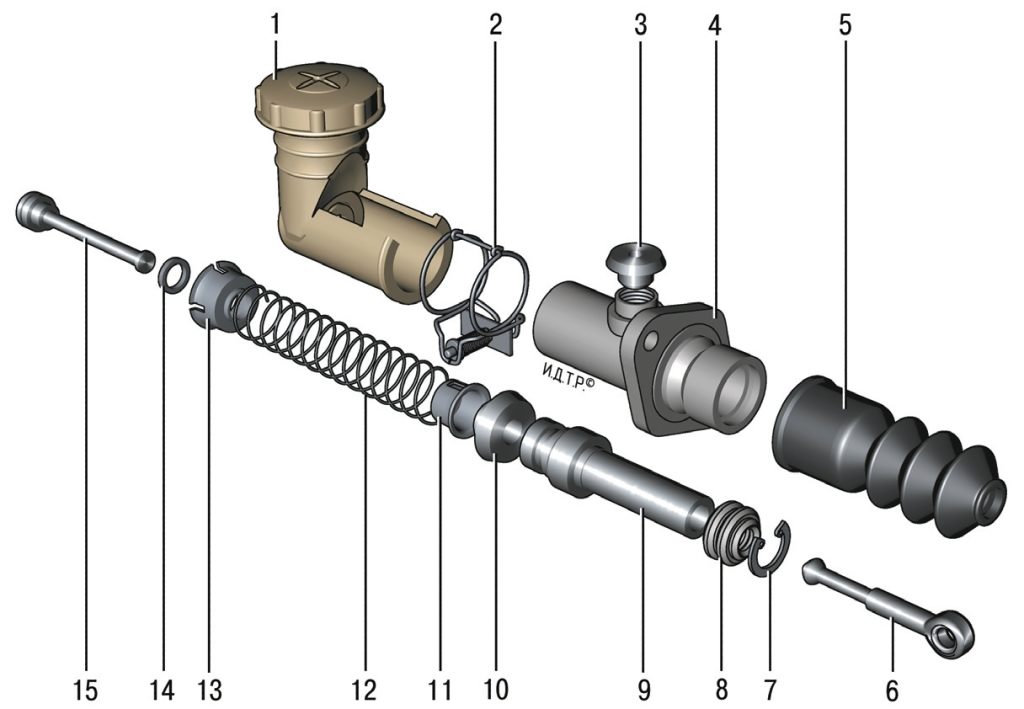

Рис. 11.1. Детали главного цилиндра: 1 – бачок гидропривода; 2 – хомут бачка; 3 – заглушка; 4 – корпус; 5 – защитный чехол; 6 – толкатель поршня; 7 – стопорное кольцо; 8 – опорная втулка; 9 – поршень; 10 – манжета поршня; 11 – фиксатор; 12 – пружина; 13 – обойма клапана; 14 – пружина клапана; 15 – клапан

Основное отличие главного цилиндра, описываемого в данном разделе, от варианта, рассмотренного в разд. 5 «Трансмиссия», в установке бачка непосредственно на цилиндре. Бачок другого варианта главного цилиндра установлен отдельно и соединен с цилиндром гибким шлангом. Кроме того, различны и многие входящие детали (рис. 11.1).

Главный цилиндр снимают с автомобиля для замены или ремонта. Однако если исполнитель не обладает навыками выполнения разборочно-сборочных работ, рекомендуем заменять неисправный цилиндр в сборе.

ПОЛЕЗНЫЙ СОВЕТ При снятии главного цилиндра сцепления рабочую жидкость из гидропривода можно не сливать. Незначительное количество воздуха, оставшееся в верхней части трубопровода привода, будет удалено при его прокачке.

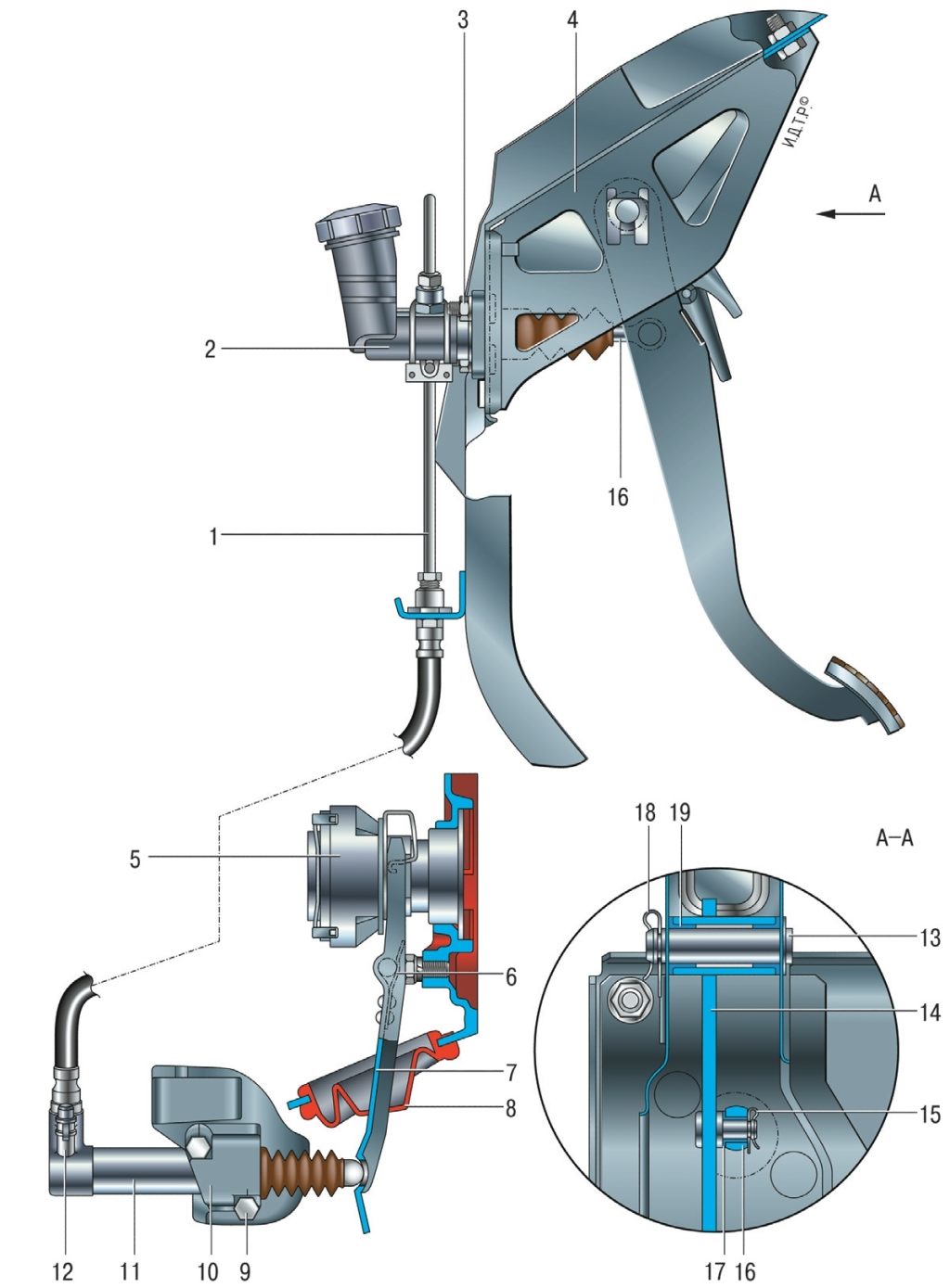

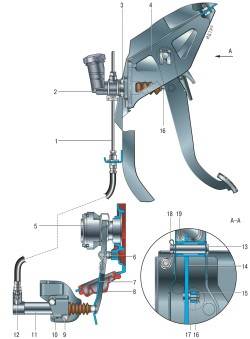

Рис. 5.2. Привод выключения сцепления: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка

1. Отсоедините от главного цилиндра трубку 1 (см. рис. 5.2). Примите меры против вытекания жидкости из отверстия главного цилиндра (например, заглушите отверстие кусочком ветоши или подходящей резиновой или пластиковой заглушкой).

2. Отсоедините толкатель 16 от пальца педали, сняв с пальца стопорную скобу 15.

3. Отверните две гайки 3 и снимите главный цилиндр со шпилек кронштейна педалей.

4. Снимите пробку (см. рис. 11.1) бачка 1 и вылейте жидкость в емкость.

5. Устанавливайте главный цилиндр в порядке, обратном снятию.

6. Удалите воздух из гидропривода (см. разд. 5 «Трансмиссия», «Прокачка гидропривода сцепления»).

ПОЛЕЗНЫЙ СОВЕТ Чтобы свести необходимость прокачки гидропривода к минимуму, после присоединения к цилиндру соединительной трубки не затягивайте гайку ее крепления полностью. Залейте в бачок жидкость и окончательно затяните гайку трубки только после того, как из-под нее начнет вытекать жидкость без пузырьков воздуха. Зачастую при таком способе прокачка гидропривода не требуется.

1. Ослабьте хомут 2 (см. рис. 11.1) и снимите бачок 1 с корпуса главного цилиндра 4.

2. Снимите защитный чехол 5 вместе с толкателем 6.

3. Выньте специальными клещами или круглогубцами с длинными губками стопорное кольцо 7.

4. Выньте из корпуса цилиндра опорную втулку 8, поршень 9, манжету 10 поршня, фиксатор 11, пружину 12, обойму 13 клапана, пружину клапана 14 и клапан 15.

5. Промойте детали свежей тормозной жидкостью.

ПРИМЕЧАНИЕ Применение бензина, керосина, дизельного топлива или минеральных масел недопустимо, так как эти вещества вызывают разбухание резиновых деталей.

6. Проверьте техническое состояние деталей цилиндра. Зеркало цилиндра и наружная поверхность поршней не должны иметь повреждений и коррозии. Обнаруженные небольшие задиры или точечную коррозию устраните мелкозернистым шлифовальным бруском. Замените возвратную пружину поршня, если она имеет трещины. Рекомендуем заменить уплотнительные кольца независимо от их состояния. Проверьте защитный колпачок; если он поврежден, замените его новым.

7. Собирайте главный цилиндр в последовательности, обратной разборке.

ПРИМЕЧАНИЕ Перед сборкой смажьте все детали свежей тормозной жидкостью, а сферическую поверхность поршня, контактирующую с толкателем, – консистентной смазкой.
