6.1.1. Особенности конструкции

На автомобили Chery Amulet устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной.

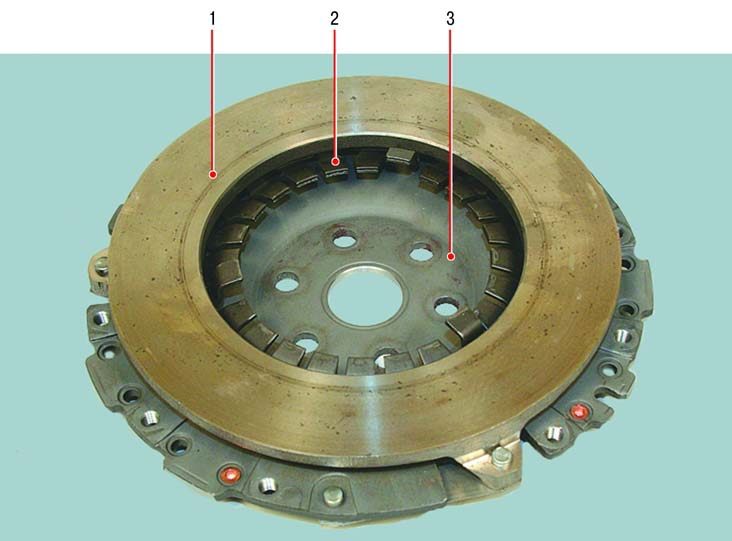

Рис. 6.1. Кожух сцепления с нажимным диском: 1 – нажимной диск; 2 – диафрагменная пружина; 3 – кожух сцепления

Нажимной диск 1 (рис. 6.1) смонтирован в стальном литом кожухе 3, прикрепленном шестью болтами к коленчатому валу двигателя.

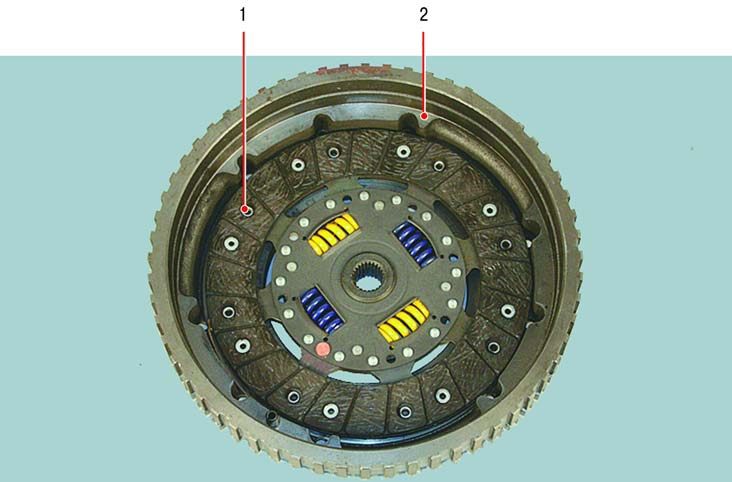

Рис. 6.2. Ведомый диск сцепления с маховиком: 1 – ведомый диск; 2 – маховик

Ведомый диск 1 (рис. 6.2) установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 2 (см. рис. 6.1) между маховиком 2 (см. рис. 6.2), прикрепленным девятью болтами к кожуху 3 (см. рис. 6.1) сцепления, и нажимным диском 1.

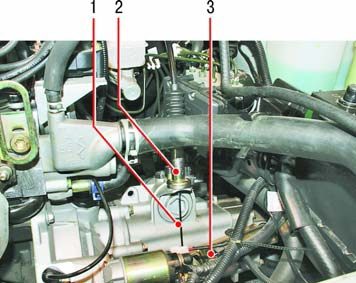

Рис. 6.3. Привод выключения сцепления: 1 – трос привода выключения сцепления; 2 – регулировочная втулка наконечника троса; 3 – рычаг выключения сцепления

Привод выключения сцепления тросовый. На свободное плечо рычага 3 (рис. 6.3) выключения сцепления воздействует трос 1 привода...

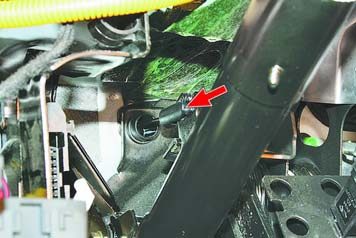

...второй конец которого закреплен на рычаге педали сцепления. Рычаг 3 поворачивает установленную в коробке передач вилку, которая, в свою очередь, через подшипник выключения сцепления перемещает...

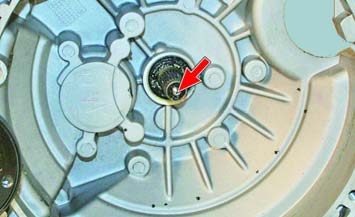

...шток выключения сцепления (показан на фото стрелкой), проходящий внутри полого первичного вала коробки передач.

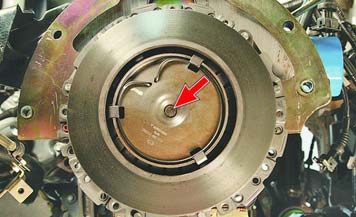

Шток выключения сцепления воздействует на подпятник (показан на фото стрелкой при снятых для наглядности маховике и ведомом диске сцепления), закрепленный фиксирующей пружиной на лепестках нажимной диафрагменной пружины.

Для компенсации износа накладок ведомого диска сцепления и увеличения длины троса привода вследствие его вытягивания в эксплуатации предусмотрена регулировка длины оболочки троса регулировочной втулкой 2 (см. рис. 6.3), установленной на нижнем конце троса (см. «Регулировка привода выключения сцепления»).

Полезные советы Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль. Пробуксовку сцепления легко можно определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.
